Intervallo di impostazione
È possibile selezionare una funzione in ogni schermata:
• Nessuna funzione
• Funzion., sistema
• Allarme, sistema
• Avviso, sistema
• Pronto, sistema
• Mancanza d'acqua
• Pressione min.
• Pressione max.
• Funzionamento di emergenza
• Pompa oltre la gamma di funz.
• Funz. pompa
• Funzionamento, pompa 1-6
• Allarme, pompa 1-6
• Allarme, limite 1 superato
• Avviso, limite 1 superato
• Allarme, limite 2 superato
• Avviso, limite 2 superato
• Funzionamento ridotto.
• Tutte le pompe 100 %
• Anomalia, sensore remoto 1-10
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Uscite digitali.
Impostazione di fabbrica
Uscita digitale Funzione
DO1 (CU 354) [71] Allarme, sistema
DO2 (CU 354) [74] Funzion., sistema

8.7.32 Uscite analogiche (4.3.10)

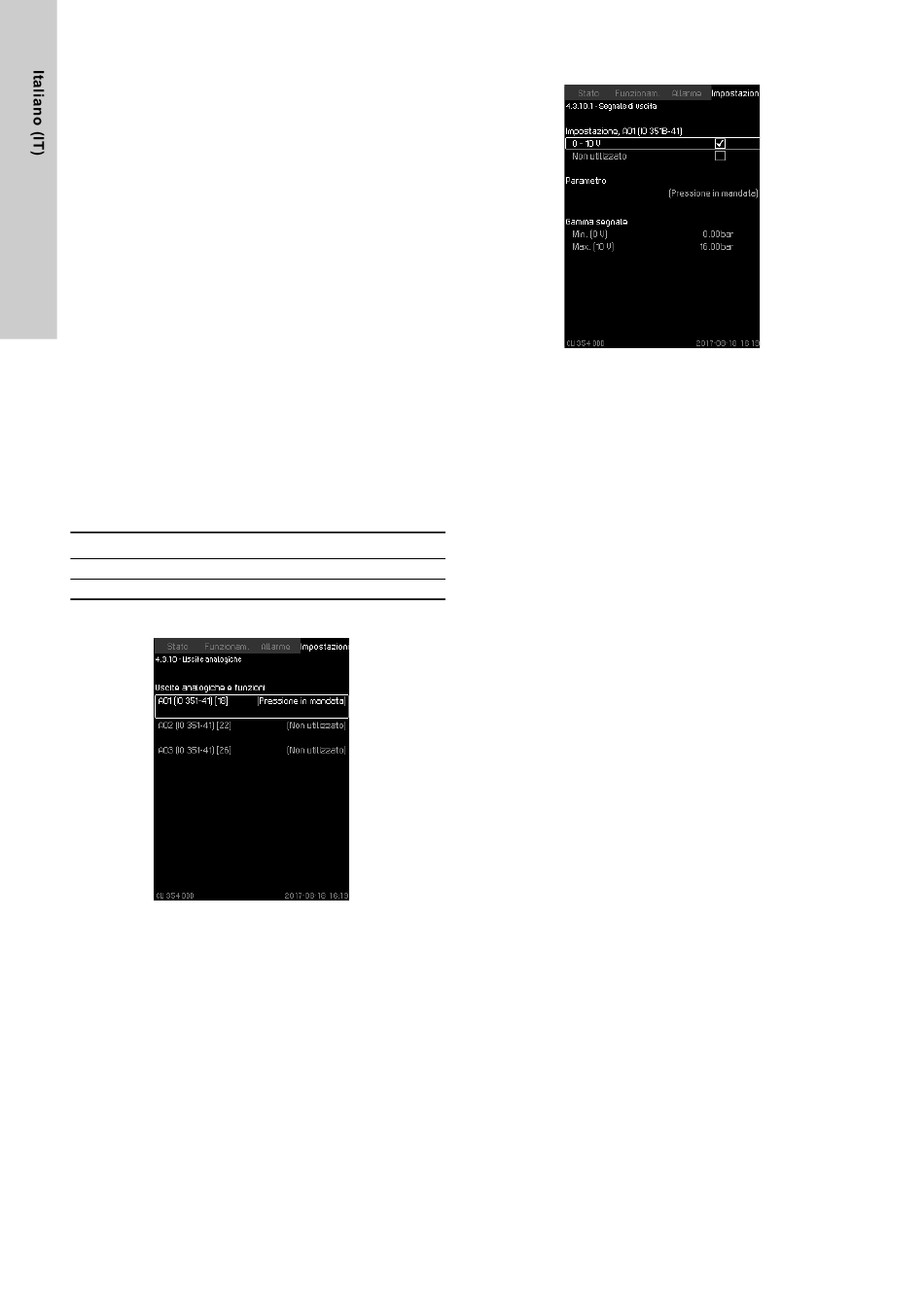

Fig. 83 Uscite analogiche
Descrizione
DDD dispone di tre uscite analogiche a 0-10 V.
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Uscite analogiche.
296

8.7.33 Segnale di uscita (4.3.10.1 - 4.3.10.3)

Fig. 84 Segnale di uscita
Descrizione
È possibile selezionare i parametri sottostanti.
Intervallo di impostazione
• 0-100 % segnale
• Pressione di aspirazione
• Pressione di mandata
• Pressione esterna
• Pressione del sistema
• Temperatura ambiente
• Potenza impianto
• Potenza, pompa 1-6
• Potenza, VFD
• Velocità, pompa 1-6
• Corrente, pompa 1-6
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Uscite analogiche.
1. Selezionare uscita analogica e gamma.
2. Selezionare: Parametro. Viene visualizzata la schermata
4,3.10,2.
3. Selezionare uscita.
4. Premere [Indietro].
5. Impostare: Gamma segnale.
