5. Panel sterowania

Panel sterowania na przedniej pokrywie szafy sterowniczej
składa się z wyświetlacza, kilku przycisków oraz dwóch diod
sygnalizacyjnych. Panel sterowania umożliwia ręczne ustawienie
i kontrolę osiągów zestawu.
1

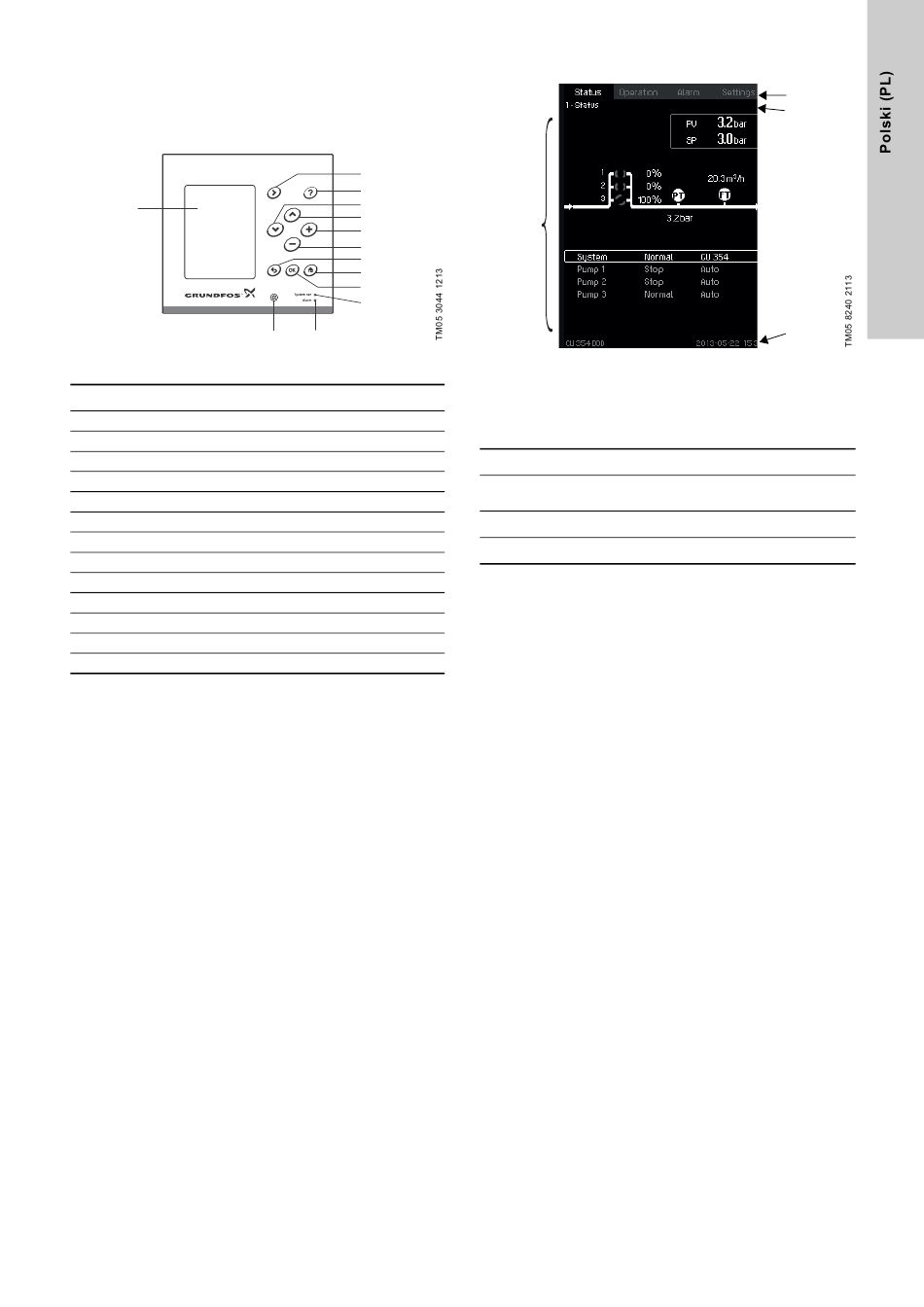

Rys. 2 Panel sterowania
Poz. Opis
1 Wyświetlacz
2 Strzałka w prawo
3 Pomoc
4 W górę
5 W dół
6 Plus
7 Minus
8 Wstecz
9 Home (Ekran startowy)
10 OK
11 Dioda sygnalizacyjna, praca (zielona)
12 Dioda sygnalizacyjna, zakłócenie (czerwona)
13 Jasność
2
3
5
4
6
7
8
9
10
11
13 12
5.1 Wyświetlacz
D
Rys. 3 Układ wyświetlacza

5.1.1 Pasek menu

Pasek menu (A) przedstawiono na rys. 3.
Pasek menu udostępnia cztery główne menu:
Status Wskazywanie stanu zestawu
Zmiana parametrów pracy, takich jak wartość
Praca
zadana
Alarm Dziennik alarmów dla lokalizacji zakłóceń
Ustawienia Zmiana ustawień
5.1.2 Wiersz górny
Wiersz górny (B) przedstawiono na rys. 3. Wiersz górny
pokazuje:
• numer i nazwę ekranu (po lewej stronie),
• wybrane menu (po lewej stronie),
• symbol alarmu w przypadku alarmu (po prawej stronie),
• symbol ostrzeżenia w przypadku ostrzeżenia (po prawej
stronie),
• symbol ustawień w przypadku wyboru języka serwisowego (po
prawej stronie).
5.1.3 Wyświetlacz graficzny
Wyświetlacz graficzny (D) może pokazywać status, sygnalizację
lub inne elementy, w zależności od lokalizacji w strukturze menu.
Na schemacie mogą być pokazywane cały zestaw lub jego część
oraz różne ustawienia.
5.1.4 Pasek przewijania
Jeżeli lista elementów nie mieści się na ekranie, na pasku
przewijania po prawej stronie pojawią się symbole strzałek
w górę i w dół. Służą one do przewijania listy w górę i w dół.
5.1.5 Wiersz dolny
W wierszu dolnym (C) wyświetlane są typ sterownika, data
i godzina.
A
B
C
