8.7.2 PI-regulator (4.1.1)

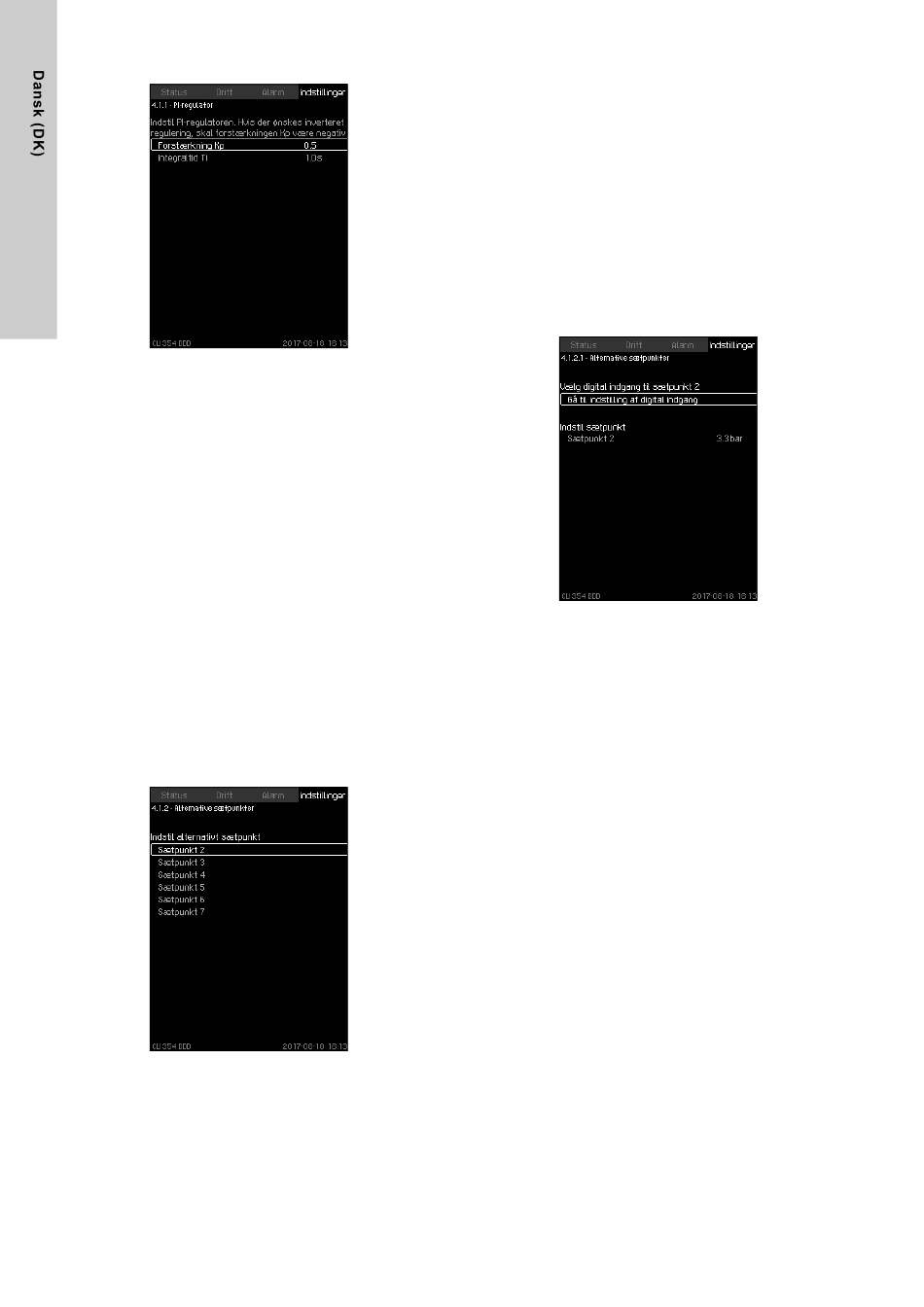

Fig. 43 PI-regulator
Beskrivelse
Anlægget inkluderer en standard PI-regulator som sikrer at tryk-
ket er stabilt og svarer til fjernsensorernes sætpunkter.
Du kan justere PI-regulatoren hvis der ønskes en hurtigere eller
langsommere reaktion på ændringer i forbruget.
Hvis der ønskes en hurtigere reaktion, øg da Kp og reducér Ti.
Hvis der ønskes en langsommere reaktion, reducér da Kp og øg
Ti.
Indstillingsområde
• Forstærkning Kp: 0-30.
• Integraltid Ti: 0,1 til 3600 sekunder.
Indstilling via betjeningspanel
• Indstillinger
• Primær regulator
• PI-regulator.
1. Indstil forstærkningen (Kp) og integraltiden (Ti).
Bemærk: Det er normalt ikke nødvendigt at justere Kp.
Fabriksindstilling
• Kp: 0,5
• Ti: 1 sekund.
8.7.3 Alternative sætpunkter (4.1.2)
Fig. 44 Alternative sætpunkter
154
Beskrivelse
Funktionen gør det muligt at vælge op til seks sætpunkter (2 til 7)
som alternativ til det primære sætpunkt (1). Det primære sæt-
punkt (1) indstilles i menuen "Drift".
Hvert alternativt sætpunkt kan tilknyttes manuelt til hver sin digi-
tale indgang (DI). Når indgangens kontakt er lukket, gælder det
alternative sætpunkt.
Hvis der er valgt mere end ét alternativt sætpunkt, og de aktive-
res samtidig, vælger CU 354 sætpunktet med det laveste num-
mer.
Indstillingsområde
• Seks sætpunkter, nr. 2 til 7.
Fabriksindstilling
Der er ikke valgt alternative sætpunkter.
8.7.4 Alternative sætpunkter 2-7 (4.1.2.1 - 4.1.2.7)
Fig. 45 Alternative sætpunkter 2-7
Vælg for hvert alternative sætpunkt den digitale indgang der skal
aktivere sætpunktet.
Indstilling via betjeningspanel
• Indstillinger > Primær regulator > Alternative sætpunkter.
1. Vælg alternativt sætpunkt.
2. Vælg: Gå til indstilling af digital indgang.
Billede Digitale indgange (4.3.7)
3. Indstil indgangen.
4. Tryk på [Back].
5. Vælg sætpunktets menulinje.
6. Indstil sætpunktet.
Fabriksindstilling
Der er ikke indstillet alternative sætpunkter.
vises.
