8.4.7 Analogeingänge (1.2.5)

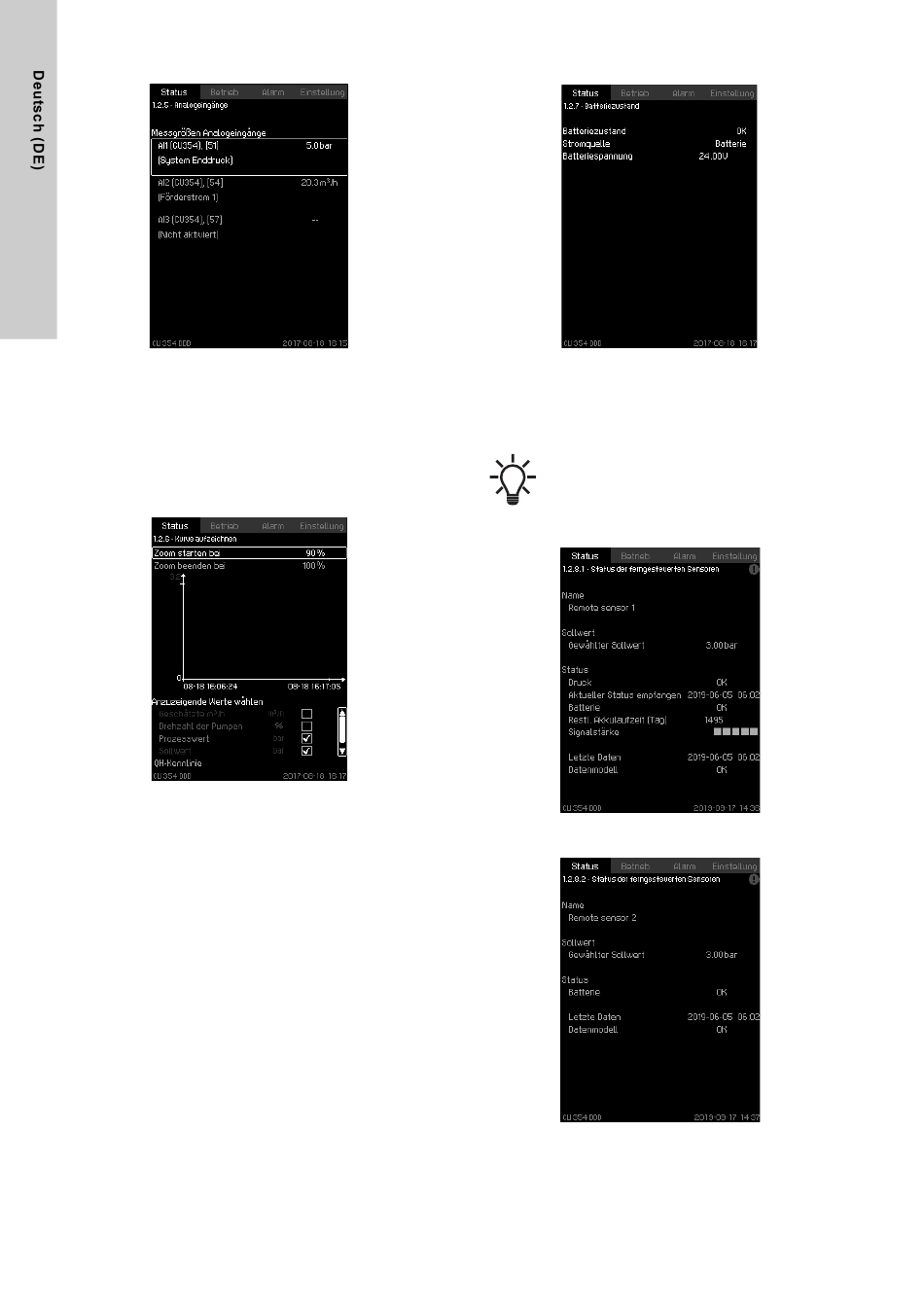

Abb. 25 Analogeingänge
Beschreibung
Diese Bildschirmseite gibt einen Überblick über die Analogein-
gänge und die an jedem Eingang gemessenen Werte. Siehe die
Abschnitte 8.7.28 Analogeingänge
8.7.29 Analogeingänge (4.3.8.1 - 4.3.8.7)
8.7.30 Messgrößen Analogeingänge (4.3.8.1.1 -

8.4.8 Kurve aufzeichnen (1.2.6)

Abb. 26 Kurve aufzeichnen
Beschreibung
Auf dieser Bildschirmseite werden die von der Steuerung erfass-
ten Daten angezeigt.
Wählen Sie die aufzuzeichnenden Werte auf der Bildschirmseite
Werte aufzeichnen (4.4.9) aus. Es können mehrere Werte gleich-
zeitig angezeigt werden. Zudem kann die Zeitskala geändert wer-
den.
Einstellungen über das Bedienfeld
Status > Anlage > Kurve aufzeichnen
1. Stellen Sie Folgendes als Prozentwert ein:
• Zoom starten bei
• Zoom beenden bei
2. Anzuzeigende Werte wählen.
84
(4.3.8),
und
4.3.8.7.1).

8.4.9 Batteriezustand (1.2.7)

Abb. 27 Batteriezustand
Beschreibung
Diese Bildschirmseite zeigt den Zustand der Notstrombatterie an
(falls vorhanden).
Die Batterie versorgt nur die CU 354 mit Reserve-
strom.

8.4.10 Status der ferngesteuerten Sensoren (1.2.8)

Abb. 28 Status Sofrel-Datenlogger
Abb. 29 Status XiLog-Sensor
