Wykrywanie niskiego natężenia przepływu
Niskie natężenie przepływu zostanie wykryte:
• poprzez bezpośredni pomiar przepływu przy użyciu
przepływomierza.
Wymagany jest zbiornik membranowy o określonej wielkości
i określonym ciśnieniu wstępnym.
Wielkość zbiornika membranowego
Zalecana wielkość zbiornika
membranowego [litry]
Typ pompy
-E
CRI, CRIE 3 8
CRI, CRIE 5 12
CRI, CRIE 10 18
CRI, CRIE 15 80
CRI, CRIE 20 80
CR, CRE 32 80
CR, CRE 45 120
CR, CRE 64 120
CR, CRE 90 180
CR, CRE 120 180
CR, CRE 150 180
Ciśnienie wstępne
Dla wszystkich zestawów DDD: 0,7 x wartość zadana.
Można ustawić minimalne natężenie przepływu, tj. natężenie
przepływu, przy którym zestaw DDD będzie przełączać się na
tryb zał./wył. w odniesieniu do ostatniej pracującej pompy.
Zakres ustawień
Zakres zał./wył.:
Minimalne natężenie przepływu:
Zakres powyżej wartości
zadanej:
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > Funkcja stop
1. Ustawić: Aktywna.
2. Wybrać: Przejdź do ustawień wejścia analogowego
Wyświetlony zostanie ekran 8.7.27 Wejścia analogowe
3. Wybrać wejście analogowe, do którego podłączony jest
przepływomierz.
4. Wybrać: Natężenie przepływu (wydajność).
5. Nacisnąć 2 razy.
6. Ustawić: Zakres zał./wył..
7. Ustawić: Ograniczenie Stop
Domyślnie zaprogramowana histereza detekcji
wynosi 10 sekund.
354
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
5-30 %
2-50 % nominalnego
przepływu (Qnom) jednej
z pomp. (Ustawienie jest
możliwe tylko w przypadku,
kiedy wybrano bezpośredni
pomiar przepływu za pomocą
przepływomierza).
0-100 %
(4.3.8).

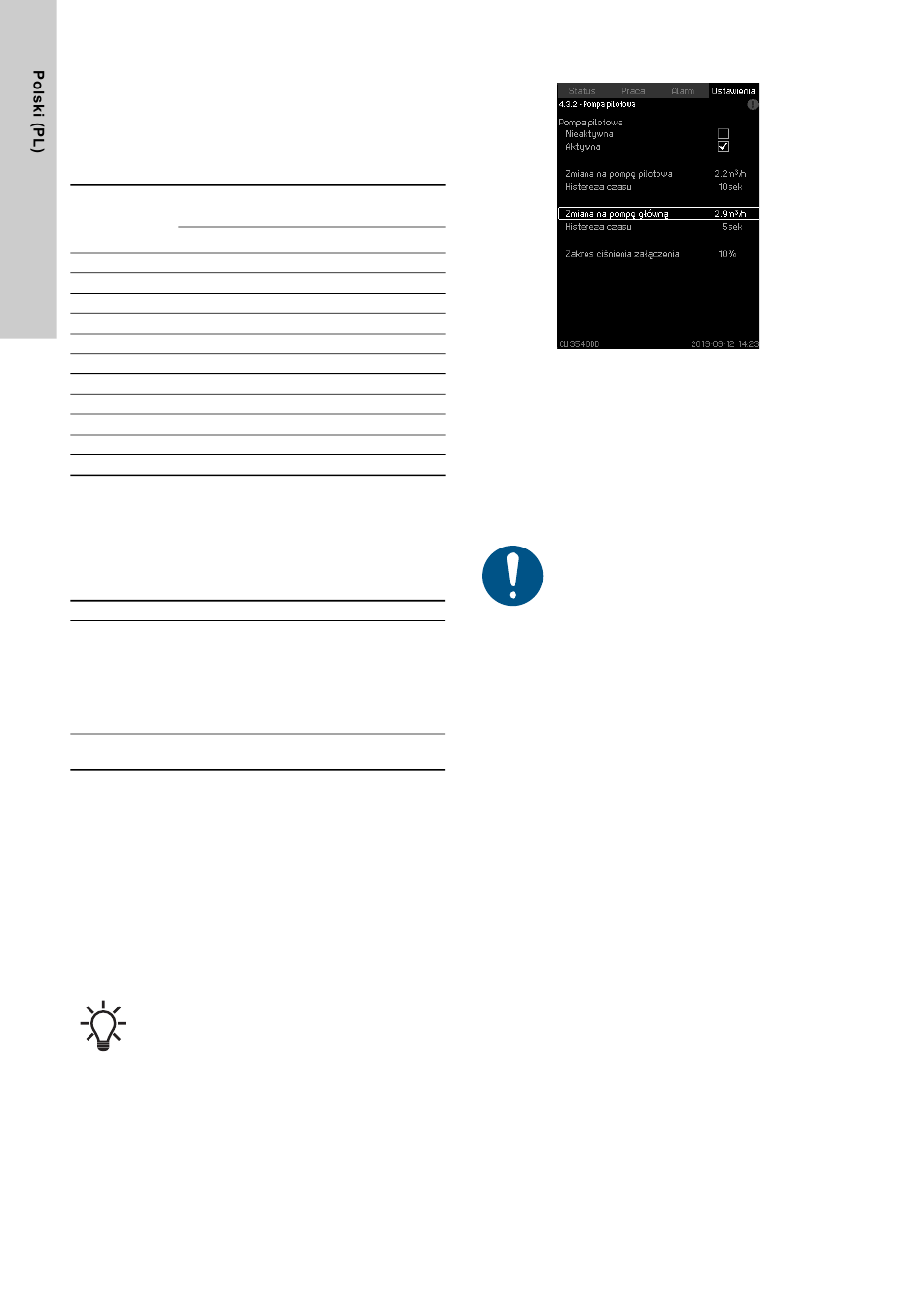

8.7.22 Pompa pilotowa (4.3.2)
Rys. 72 Pompa pilotowa
Opis
Funkcja jest wykorzystywana do oszczędzania energii
w warunkach niskiego przepływu. Pompa pilotowa pracuje
wówczas z wydajnością 1/4 Qnom pompy głównej, dzięki czemu
zestaw może pracować bardziej energooszczędnie w warunkach
niskiego przepływu.
Zarówno prędkość załączania, jak i wyłączania dla pompy
pilotowej i pompy głównej są obliczane na podstawie danych
charakterystyki pompy.
Pompę pilotową należy uruchomić za pomocą PC
Tool. Zalecamy wczytanie danych pompy pilotowej
lub przejście do menu
pilotowej (4.3.18)
1. Włączyć/wyłączyć pompę pilotową
2. Zmiana na pompę pilotowa
Ustawić przepływ dla przełączenia z pompy głównej na
pompę pilotową. Ustawienie fabryczne to 75 % Qnom pompy
pilotowej.
– Histereza czasu
Ustawić czas opóźnienia przełączenia w celu uzyskania
stabilnego niskiego przepływu przed przełączeniem.
3. Zmiana na pompę główną
Ustawić przepływ dla przełączenia z pompy pilotowej na
pompę główną. Ustawienie fabryczne to 95 % Qnom pompy
pilotowej.
– Histereza czasu
Ustawić czas opóźnienia przełączenia w celu uzyskania
stabilnego niskiego przepływu przed przełączeniem.
– Zakres ciśnienia załączenia
Ustawić zakres ciśnienia w procentach wartości zadanej.
Zakres ciśnienia jest wykorzystywany do włączania/
wyłączania pomp.
– Pompy główne są wyłączane, gdy ciśnienie wylotowe pompy
pilotowej wzrośnie do stabilnej wartości zadanej "+ lub i".
– Pompa pilotowa jest wyłączana, gdy ciśnienie wylotowe pomp
głównych wzrośnie do stabilnej wartości zadanej "+ lub i".
– Lub jeśli pompa pilotowa pracuje z wydajnością 100 %,
a zakres ciśnienia jest poniżej zakresu nastawy ciśnienia,
pompy główne włączą się.
Ustawianie z poziomu panelu sterowania
• Ustawienia> Funkcje pomocnicze > Pompa pilotowa .
1. Włączyć pompę pilotową
– Ustawić: Zmiana na pompę pilotowa
– Ustawić: Histereza czasu
– Ustawić: Zmiana na pompę główną
– Ustawić: Histereza czasu
2. Ustawić: Zakres ciśnienia załączenia
Ustawienie fabryczne
Funkcja jest wyłączona.
8.7.34 Charakteryst. pompy
