8.5 Operação (2)
Neste menu, é possível configurar parâmetros básicos como o
valor de ajuste, modo de funcionamento, modo de controlo e con-
trolo individual da bomba.
8.5.1 Operação (2)
A
C

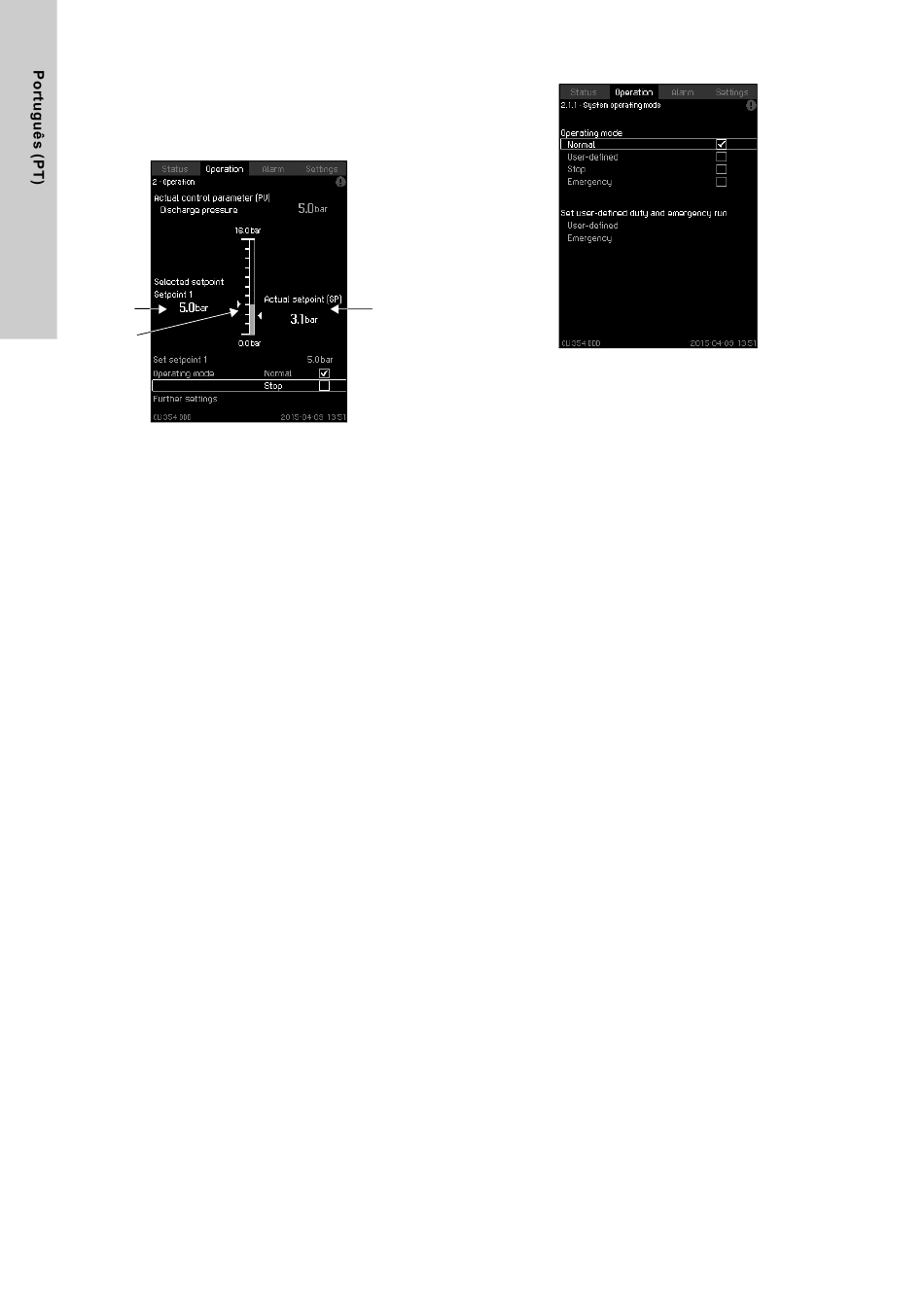

Fig. 32 Operação
Descrição
A coluna apresenta a gama de configuração que corresponde à
gama do sensor de pressão de descarga principal, aqui de 0-16
bar.
No lado esquerdo da coluna, é apresentado o valor de ajuste
selecionado 1 (A), ou seja, o valor configurado no visor.
No lado direito da coluna, é apresentado o valor de ajuste atual
(B), ou seja, o valor de ajuste que funciona como referência para
o controlador PI. Caso não tenha sido selecionada nenhuma
influência de valor de ajuste externo, os dois valores serão idênti-
cos. O valor medido (" Pressão descarga") é apresentado na
parte cinzenta da coluna (C). Consulte as secções
8.7.5 Influênc.valor ajuste externo (4.1.3)
de influência (4.1.3.2).
Por baixo do visor, encontra-se uma linha de menu para configu-
ração do valor de ajuste 1 e seleção do modo de funcionamento,
incluindo os modos de funcionamento "Normal" e "Stop". Pode
selecionar outras configurações: modo de operação do sistema e
controlo da bomba individual.
Gama de configuração
Valor de ajuste do sensor de pressão de descarga principal.
Modo de funcionamento.
Configuração através do painel de controlo
Valor ajuste
• Operação > Config. valor de ajuste 1.
Configure o valor.
Modo operação
• Operação
Selecione: Normal / Stop.
Outras config.
• Operação > Outras config..
Selecione uma das configurações abaixo:
• Modo operação sistema. Consulte a secção
ração sistema (2.1.1).
• Valores de ajuste alternativos. Consulte a
secção8.5.3 Valores de ajuste alternativos
• Controlo indiv. bomba. Consulte a secção
(2.1.4.1 - 2.1.4.6).
Configuração de fábrica
O valor de ajuste é definido no assistente de arranque e depende
da aplicação.
400
8.5.2 Modo operação sistema (2.1.1)
B
Descrição
O sistema pode ser configurado para quatro modos de funciona-
mento diferentes. "Normal" é a configuração habitual. Consulte a
secção
O desempenho destes modos de funcionamento pode ser confi-
gurado neste menu:
•
•
Gama de configuração
•
•
•
•
Configuração através do painel de controlo
•
e 8.7.6 Config. função
Selecione a linha desejada na parte inferior do visor para confi-
gurar o rendimento para " Func. defin. utiliz." ou " Func.emergên-
cia". Consulte as secções
8.7.24 Func.emergência
Configuração de fábrica
Normal.
8.5.2 Modo ope-
(2.1.3).
8.5.5 Bomba 1-6
Fig. 33 Modo operação sistema
8.4.3 Modo operação (1.2.1).
Defin. utiliz.
Emergência.
Normal
Defin. utiliz.
Stop
Emergência.
Operação > Outras config. > Modo operação sistema > Modo
operação.
– Potência nominal Pnom.
(4.3.5).
e
