Befehl Beschreibung
Mit diesem Konfigurationsbefehl aktivieren Sie die
Sperrfunktion des CIM 250. Das CIM 250 bestätigt die
Änderung mit folgender Nachricht:
BLOCKING ON BLOCKING ON: changed to ON
Die Sperrfunktion verhindert, dass die Einstellungen
der Steuerung von anderen Telefonnummern aus
geändert werden können.
Mit diesem Konfigurationsbefehl kann eine weitere
Telefonnummer in das Telefonbuch des CIM 250 ein-
getragen werden. Die Telefonnummer muss dem inter-
nationalen Format entsprechen: "+" gefolgt von dem
Ländercode und der nationalen Telefonnummer. Bei
nationalen Telefonnummern können das "+"-Zeichen
und der Ländercode entfallen. Insgesamt können bis
zu vier Telefonnummern gespeichtert werden.
Wird eine neue Telefonnummer hinzugefügt, bestätigt
das CIM 250 die Änderung mit folgender Nachricht:
ADDNUMBER: <phone number> added
to the phone number list
Die Nachricht wird an den Absender des Befehls und
an die in das Telefonbuch hinzugefügte Telefonnum-
ADDNUMBER
mer gesendet. Wird der Parameterwert weggelassen,
[phone num-
wird die Telefonnummer des Absenders in das Tele-
ber]
fonbuch eingetragen.
Wurde das CIM 250 initialisiert, befindet sich zunächst
nur die Telefonnummer des Mobiltelefons, mit dem die
Initialisierung durchgeführt worden ist, in dem internen
Telefonbuch des Moduls.
Zum Anzeigen des Telefonbuchs können Sie den
Befehl "LIST" verwenden.
Hinweis: Sollen alle Telefonnummern gelöscht wer-
den, darf für die Zugangsoption nicht "LIST" ausge-
wählt sein. Andernfalls ist kein Zugang zum CIM 250
mehr möglich und es ist ein Hardware-Reset (Reset-
Taste 5 Sekunden gedrückt halten) mit anschließender
Neukonfigurierung erforderlich. Weitere Informationen
zum Hardware-Reset finden Sie in der Montage- und
Betriebsanleitung für das GSM-Modul CIM 2XX.
Mit diesem Konfigurationsbefehl kann eingestellt wer-
den, ob das CIM 250 Roaming akzeptiert oder nicht.
Das CIM 250 bestätigt die Änderung mit folgender
Nachricht:
ROAMING: changed to <ON | OFF>
Ist der Wert für Roaming auf "OFF" gesetzt, gilt dies
ROAMING <ON |
für alle drei Übertragungsarten: SMS, GSM und
OFF>
GRPS. Ist der Wert für Roaming auf "ON" gesetzt, gilt
dies zunächst nur für die beiden Übertragungsarten
GSM und SMS. Bei der Kommunikation über GPRS ist
das Roaming nur dann zulässig, wenn auch der Para-
meter "GPRSROAMING" auf den Wert "ON" gesetzt
wurde.
Standardeinstellung: ON
Mit diesem Konfigurationsbefehl kann eine Telefon-
nummer aus dem Telefonbuch des CIM 250 gelöscht
werden.
Wenn die Telefonnummer vorhanden ist, wird sie
gelöscht und das CIM 250 bestätigt die Änderung mit
folgender Nachricht:
DELNUMBER: <phone number>
deleted from the phone number
list
Die Nachricht wird an den Absender des Befehls und
an die aus dem Telefonbuch gelöschte Telefonnummer
gesendet.
Wird der Parameterwert weggelassen, wird die Tele-
fonnummer des Absenders aus dem Telefonbuch
gelöscht.
DELNUMBER
Lautet der Parameterwert "ALL", werden alle Telefon-
[phone num-
nummern gelöscht und das CIM 250 sendet zur Bestä-
ber | ALL]
tigung folgende Nachricht:
DELNUMBER: Phone number list
empty
Zum Anzeigen des Telefonbuchs können Sie den
Befehl "LIST" verwenden.
Hinweis: Sollen alle Telefonnummern gelöscht wer-
den, darf für die Zugangsoption nicht "LIST" ausge-
wählt sein. Andernfalls ist kein Zugang zum CIM 250
mehr möglich und es ist ein Hardware-Reset (Reset-
Taste 5 Sekunden gedrückt halten) mit anschließender
Neukonfigurierung erforderlich. Weitere Informationen
zum Hardware-Reset finden Sie in der Montage- und
Betriebsanleitung für das GSM-Modul CIM 2XX.
Die Telefonnummern können zurückgesetzt werden,
indem Sie die Reset-Taste fünf Sekunden lang
gedrückt halten.
9. Messparameter
9.1 Gebertypen
Die in der nachfolgenden Tabelle aufgeführten Gebertypen kön-
nen zum Messen der entsprechenden Werte in der Anlage einge-
setzt werden.
Abkürzung Geber
FT Durchflussgeber
PT Drucksensor
RPT Fernsensor
9.2 Parameterübersicht
In der nachfolgenden Tabelle sind die Messgrößen aufgeführt, die
die CU 354 über ihre Analogeingänge empfangen kann. Die
Abbildung 129 zeigt, an welchen Stellen die Messwerte erfasst
werden können.
Nummer Parameter
1 Förderstrom
2 Enddruck
3 Druck, kritische Stelle
2

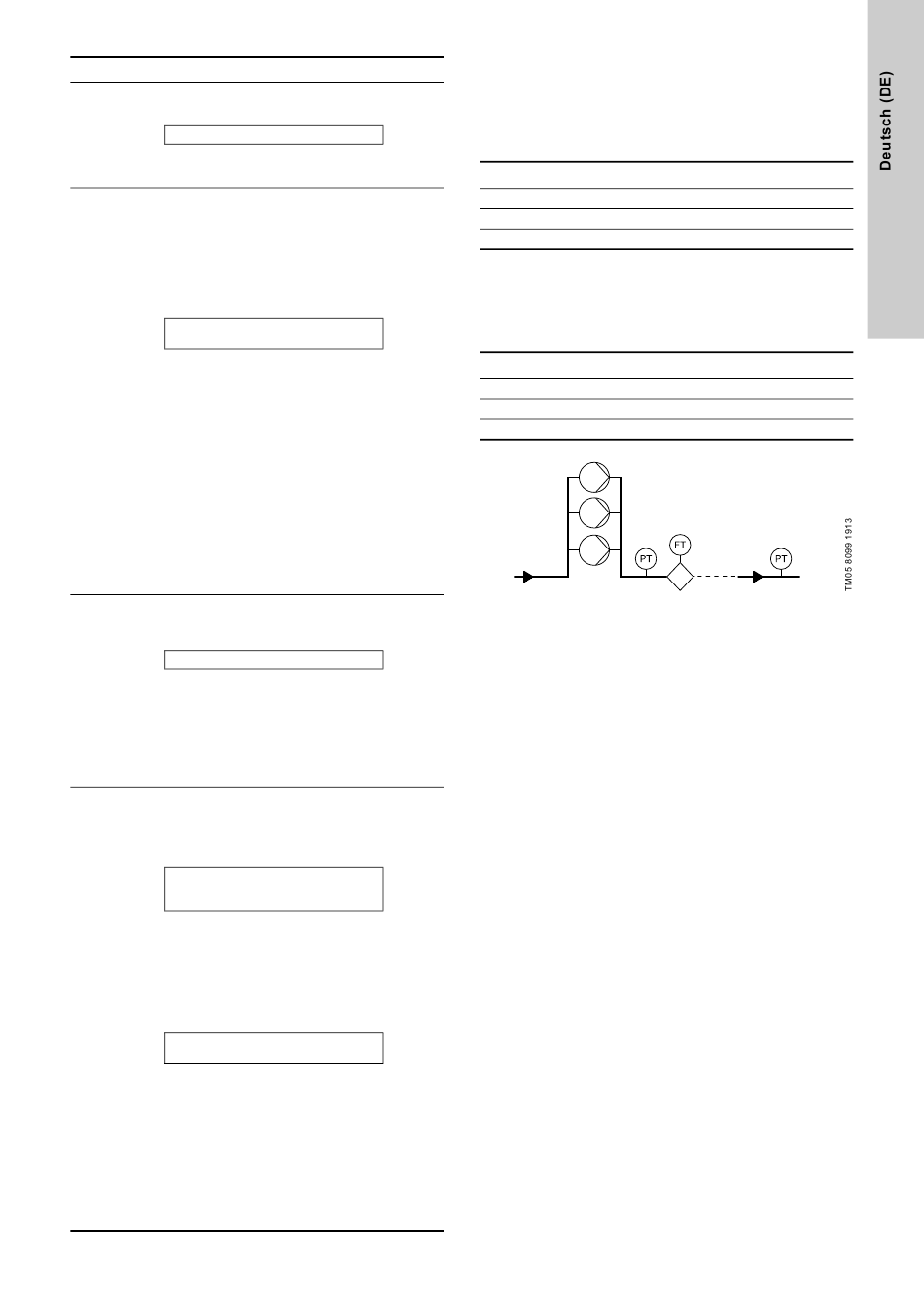

Abb. 129Druckerhöhung
1
3
