6.1.1 Pompe
Control DDD è progettato per la regolazione di pompe per la for-
nitura d'acqua.
Le pompe principali dell'impianto devono essere
dello stesso tipo e dimensioni.
6.1.2 Variante di controllo
Control DDD è diviso in tre gruppi in base alla variante di con-
trollo:
Variante di
Descrizione
controllo
Da due a sei pompe Grundfos con convertitore di
-E
frequenza integrato (0,37 - 22 kW).
Da due a sei pompe collegate ad un convertitore
-EC di frequenza esterno Grundfos CUE - uno per
pompa.
Da due a sei pompe collegate ad un convertitore
-EF
di frequenza VFD - uno per pompa.
Vedi anche sezione 7. Panoramica varianti di

6.1.3 Sensore remoto

Il sensore remoto registra la pressione nella rete di distribuzione
dell'acqua presso l'utente finale o il punto critico. Ogni 24 ore i
dati registrati vengono inviati tramite SMS al regolatore mediante
la rete GSM. I dati vengono combinati con i dati di altri sensori
remoti per formare un modello di rete di distribuzione. I sensori
possono essere impostati per fornire un avviso, se la pressione
cala al di sotto del limite definito dall'utente.
Vedere anche le istruzioni di installazione e funzionamento del
registratore Sofrel LS42 e del sensore XiLog.

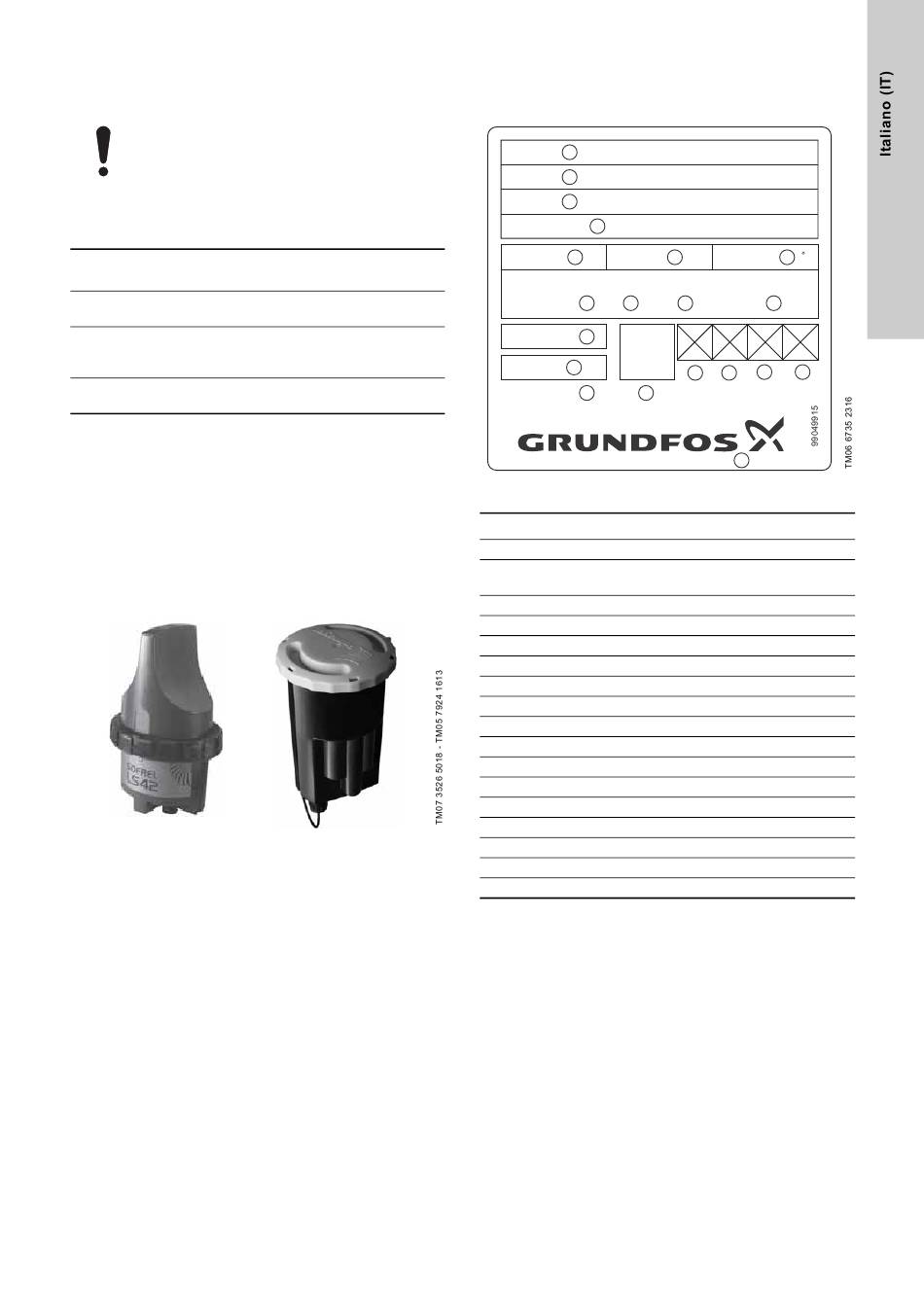

Fig. 6 Registratore Sofrel LS42 e del sensore XiLog
6.2 Identificazione

6.2.1 Targhetta di identificazione

La targhetta di identificazione è situata sul quadro di controllo.
Type:
Model:
Mains:
Order NO.:
In:
Pumps:
IP Class:
Weight:
MADE IN XXX
controllo.
Fig. 7
Pos.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16-19
20
1
2
3
4
A Icc: kA
5 6
No. I I
min max
8 9 10
A A
12
1
QR
code
13 kg
16
14 15
DK - 8850 - Bjerringbro - Denmark
Targhetta di identificazione
Descrizione
Designazione modello
Modello (codice componente, N. di serie SAP, anno e
settimana)
Tensione di alimentazione
N. ordine
Corrente nominale [A]
Corrente nominale di cortocircuito [kA]
Max. temp. ambiente [°C]
Numero pompe principali
Corrente minima pompa [A]
Corrente massima pompa [A]
Metodo avviamento
Grado di protezione
Peso netto
Paese di fabbricazione
Codice QR
Marchi di approvazione
Indirizzo società
T : C
7
ambmax
Starting Method
11
2 3 4
17 18 19
20
