8.8.1 Ethernet
Ethernet é o padrão mais usado para redes locais (LAN). A nor-
malização desta tecnologia criou algumas das formas mais fáceis
e económicas de estabelecer comunicação entre unidades elétri-
cas, p. ex., entre computadores ou entre computadores e unida-
des de controlo.
O servidor Web do CU 354 permite ligar um computador ao
CU 354 através de uma ligação Ethernet. A interface do utilizador
pode assim ser exportada do CU 354 para um computador, de
forma que o CU 354 e, consequentemente, o sistema possam ser
monitorizados e controlados a partir do exterior.
Recomendamos que proteja a ligação ao CU 354 de
acordo com os seus requisitos de segurança, após
aconselhamento prévio com o administrador do sis-
tema.
De forma a utilizar o servidor Web, deve conhecer o endereço IP
do CU 354. Todas as unidades de rede devem ter um endereço
IP único para comunicar entre si. O endereço IP do CU 354 confi-
gurado de fábrica é 192,168.0,102.
Em alternativa ao endereço IP configurado de fábrica, é possível
utilizar uma atribuição dinâmica de endereço IP. Tal é possível
ativando um DHCP (Protocolo de configuração dinâmica de anfi-
trião) no CU 354 ou através do servidor Web. Consulte o exem-
plo na fig. 122.

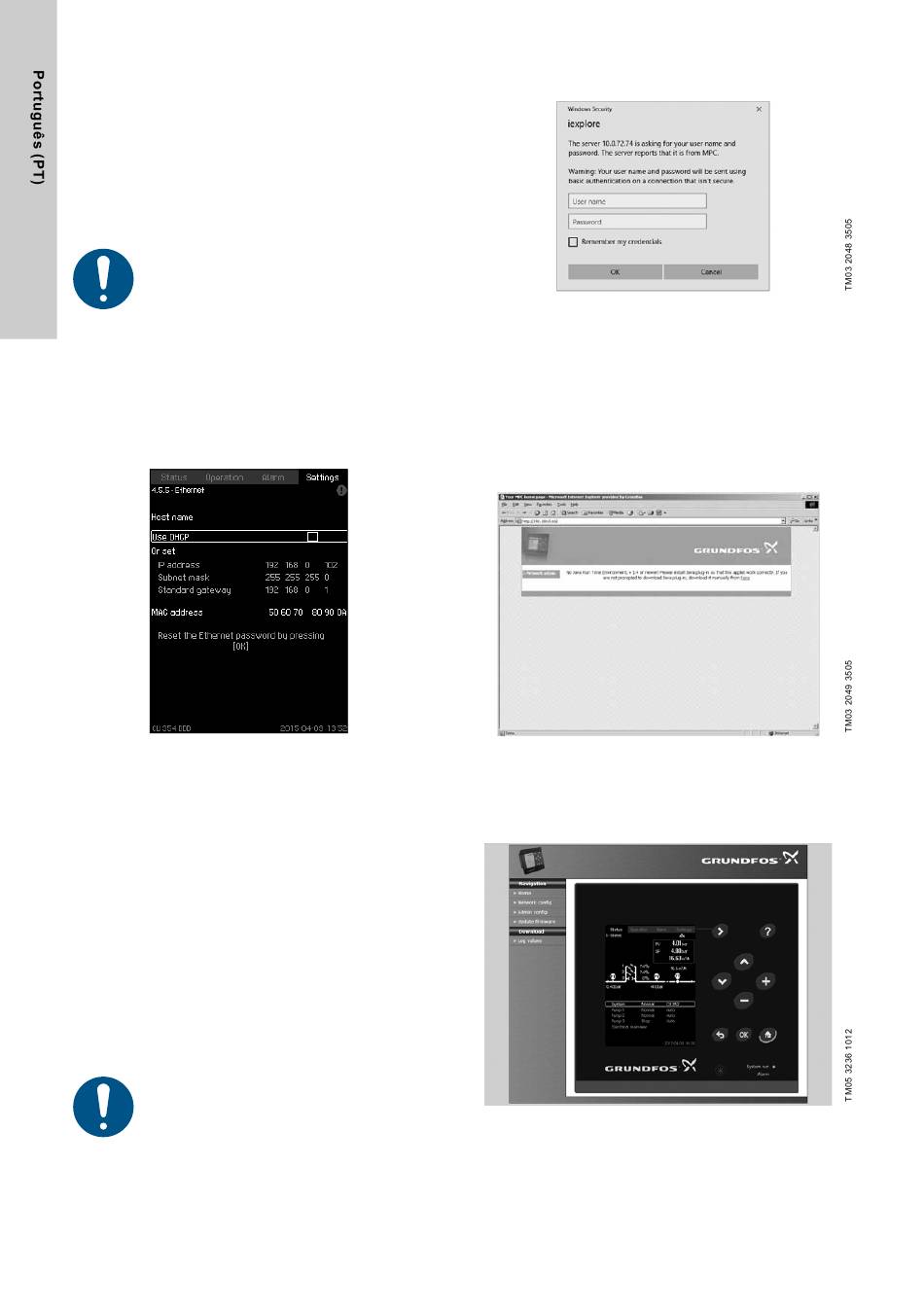

Fig. 122Exemplo de configuração Ethernet
A atribuição dinâmica de um endereço IP ao CU 354 requer um
servidor DHCP na rede. O servidor DHCP atribui vários endere-
ços IP às unidades elétricas e certifica-se de que o mesmo ende-
reço IP não é atribuído a duas unidades.
Um navegador de internet standard é usado para a ligação ao
servidor Web do CU 354.
Se pretender utilizar o endereço IP configurado de fábrica, não é
necessário realizar alterações no visor. Abra o navegador de
Internet e introduza o endereço IP do CU 354.
Se pretender utilizar a atribuição dinâmica, deve ativar a função,
selecionando " Utilize DHCP" e clicando em [OK]. Uma marca de
verificação indica que a função foi ativada.
Abra o navegador de Internet e introduza o nome de anfitrião do
CU 354 em vez do endereço IP. O navegador de Internet irá ten-
tar efetuar a ligação ao CU 354. O nome do anfitrião pode ser
lido no visor, mas só pode ser alterado utilizando um ficheiro
GSC (ficheiro de configuração) ou através de um servidor Web.
Consulte Alteração da configuração da rede
É necessário um nome de anfitrião para utilizar o
DHCP.
440
Este é o primeiro visor apresentado ao efetuar a ligação ao
CU 354.
Fig. 123Ligação ao CU 354
Configuração de fábrica
Nome de utilizador:admin
Palavra-passe:admin
Após a introdução do nome do utilizador e da palavra-passe, é
iniciada uma aplicação Java Runtime Environment no CU 354,
desde que tenha sido instalada no computador em questão. Se
tal não acontece, mas o computador estiver ligado à Internet, uti-
lize a ligação no ecrã para descarregar e instalar a aplicação
Java Runtime Environment.
Fig. 124Visor com link para a aplicação JavaScript
A aplicação Java Runtime Environment irá então exportar a inter-
face de utilizador do CU 354 (incluindo o visor e o painel de
comando) para o ecrã do computador. Agora já é possível moni-
torizar e controlar o CU 354 a partir do computador.
na página 441.
Fig. 125Configuração da rede
®
.
