8.3 功能说明
功能是基于CU 354的四个主菜单进行描述的：
•
状态
•
运行
•
报警
•
设置。
除非特殊注明，所述功能适用于所有控制型号。

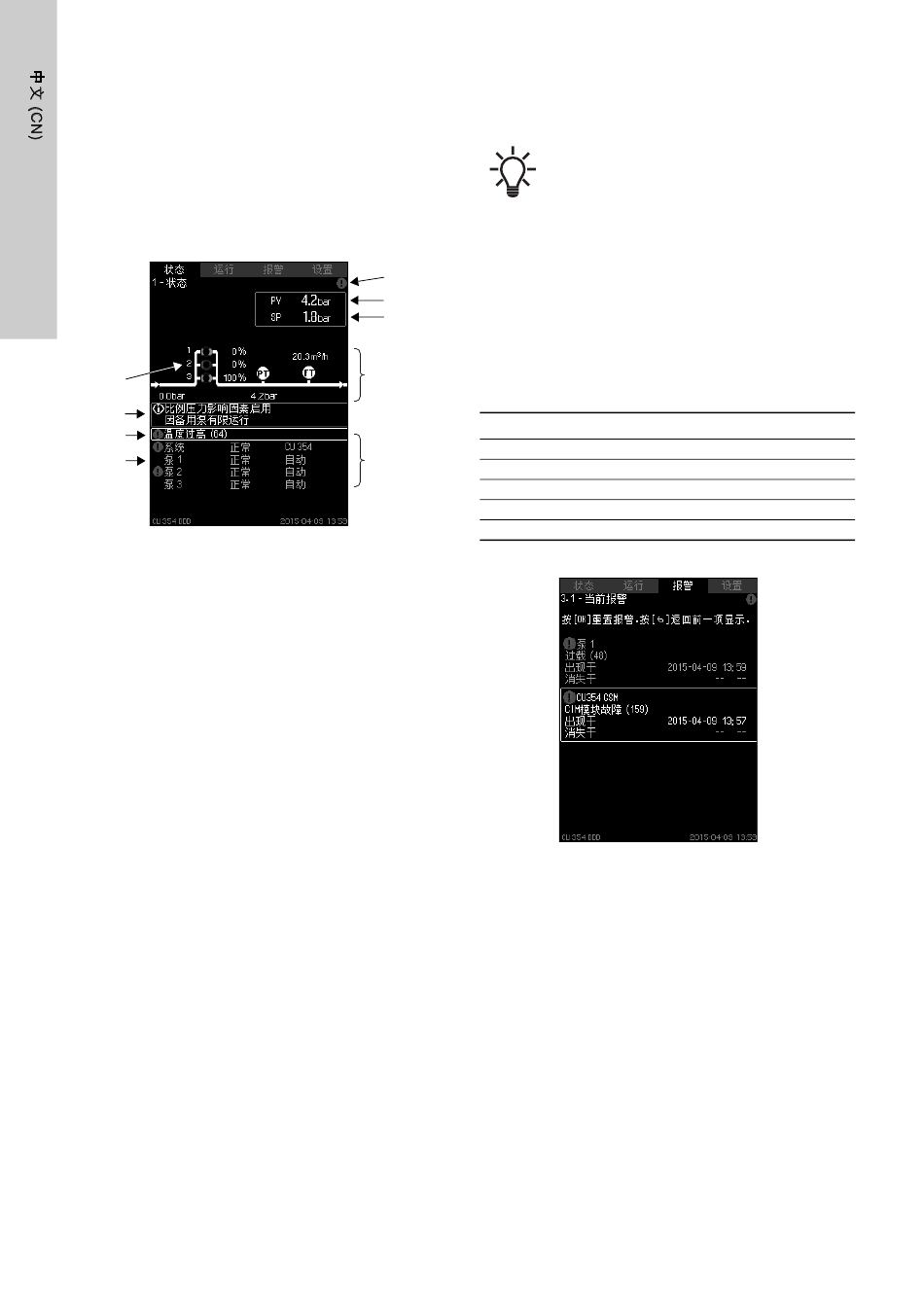

8.4 状态 (1)
当电源接通时将显示该画面，如果在15分钟内未按下操作面板上的
任何按钮，也将出现该画面。
E
I
C
D
图 18
状态
描述
无法在此菜单中进行任何设置。
控制参数的实际值 （程序值， PV ） ，通常为"排出压力"，与所选设
置值 （ SP ） （H）一起显示在右上角 （G） 。
该显示的上半部(A)是一个泵系统的图形说明。 所选测量参数与传感
器符号和实际值一同显示。
如果有下列事件发生，信息栏 （I）将会显示在屏幕中部：
•
因备用泵有限运行
•
比例压力影响因素启用 （手动操作期间）
•
外部设定值影响因素启用
•
替代设定值
•
低流量增压启用
•
时钟程序启用
•
经以太网远程控制
•
经 GENI (RS-485/TTL) 远程控制
•
因缩减运行而受到限制
•
因低流量停机。
458
显示屏下方 （B）将显示以下信息：
•
最近触发的报警 （如存在） ，以及故障原因，括号中为故障代码
•
系统状态连同实际操作模式和控制源
•
水泵状态与实际工作模式。
如果发生故障，警告或报警符号将与故障原因和故障代
码一同显示在状态条 （C）中，如"温度过高 （64）"。
如果故障与其中一台泵有关，警告或报警符号将同样被显示在问题
泵的状态条 （D）之前。 与此同时，水泵状态指示器 （E）也将按
照下表所述变换为黄色或红色。 警告或报警符号将被显示在屏幕右
侧的最上条 （F） 。 只要故障持续存在，该符号会一直出现在所有
F
画面的最上条。
G
要打开菜单行，使用[向下]或[向上]选择该行，然后按[确定]。
H
在该画面中可以打开显示以下信息的状态显示屏：
•
实际报警
•
系统状态
A
•
各泵所处状态。
泵状态指示灯 （E）的说明
泵状态指示灯
旋转，绿色
B
绿色常亮
旋转，黄色
黄色常亮。
红色常亮
8.4.1 当前报警 (3.1)
图 19
当前报警
描述
此画面可显示所有激活的不可重置的报警和警告。
如需了解更多信息，见章节
(3.2)
。
描述
水泵运行中。
水泵准备完毕 （未运行） 。
警告。 水泵运行中。
警告。 水泵准备完毕 （未运行） 。
报警。 水泵停机。
8.6.2 当前报警 (3.1)
8.6.3 报警记录
和
