8.4.2 Sistema (1.2)

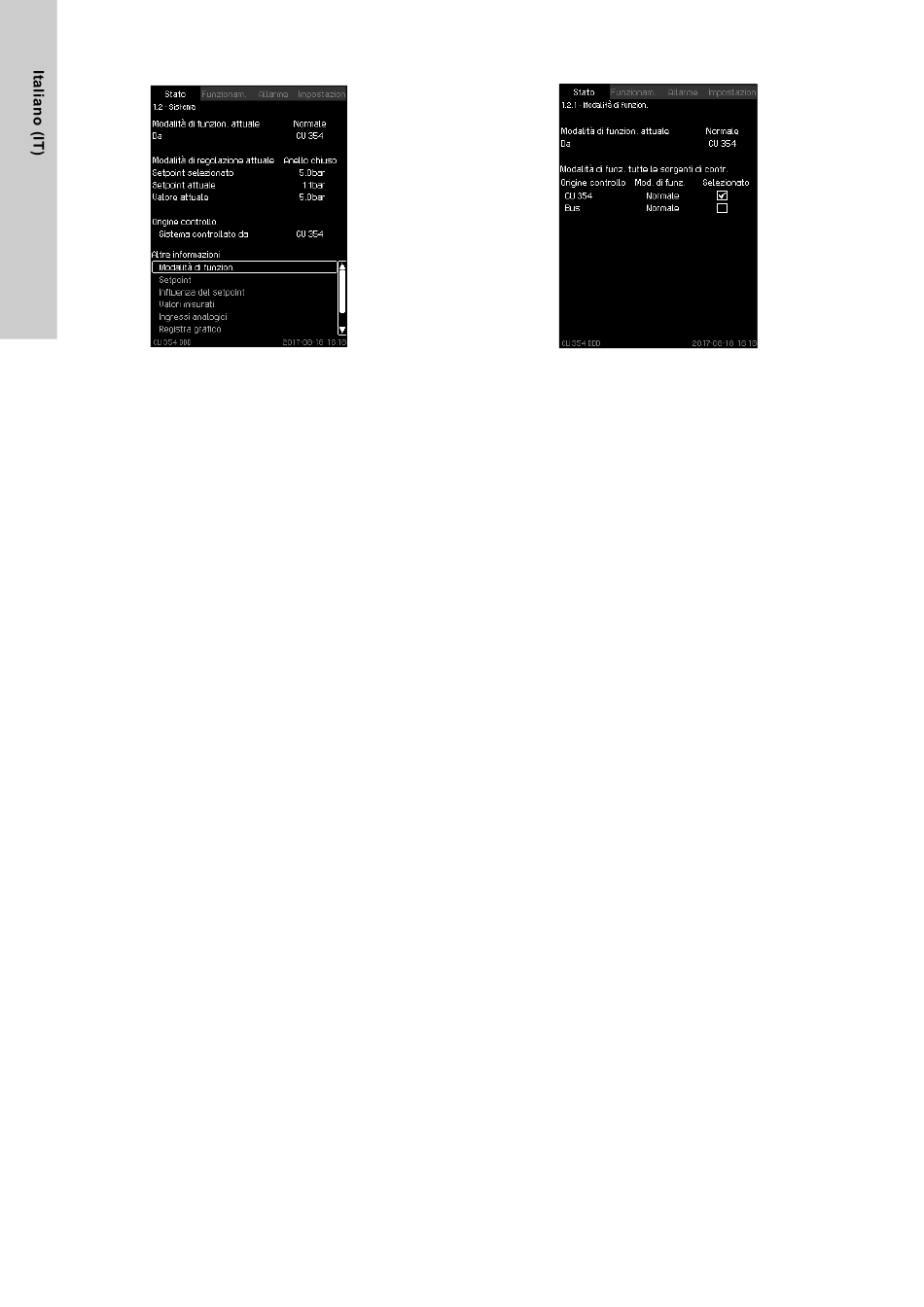

Fig. 20 Sistema
Descrizione
La schermata mostra lo stato di funzionamento dell'impianto.
Andare alle schermate secondarie per ulteriori dettagli.
La schermata consente l'apertura delle seguenti schermate:
• Mod. di funz.
• Setpoint
• Influenza del setpoint
• Valori misurati
• Ingressi analogici
• Registra grafico
• Stato batteria
• Stato dei sensori remoti
• CU354 GSM.
270

8.4.3 Mod. di funz. (1.2.1)

Fig. 21 Mod. di funz.
Descrizione
La schermata mostra la modalità di funzionamento dell'impianto e
da dove viene regolato.
Modalità di funzionamento
L'impianto presenta quattro modalità di funzionamento:
1. Normale
– Le pompe adattano le proprie prestazioni al fabbisogno.
2. Defin. utente
– Le pompe funzionano ad una velocità costante impostata
dall'utente. Normalmente le prestazioni sono comprese tra
"Max." e "Min.".
3. Arresto
– Tutte le pompe sono state arrestate.

4. Funzionamento di emergenza

– Le pompe funzionano in base all'impostazione effettuata
nella schermata Funzionamento di emergenza
Le prestazioni richieste in queste modalità di funzionamento pos-
sono essere impostate nel menu "Impostazioni":
• Definito dall'utente
• Funzionamento di emergenza.
Vedi sezioni 8.7.43 Punto di lavoro definito dall'utente (4.3.26)
8.7.24 Funzionamento di emergenza
La modalità di funzionamento effettiva può essere regolata da
quattro origini diverse, menzionate di seguito in ordine di priorità:
• guasto
• segnale esterno
• CU 354
• bus.
Origine controllo
L'impianto può essere impostato sul controllo remoto tramite bus
esterno (opzione). In questo caso, è necessario impostare un
setpoint e una modalità di funzionamento tramite il bus.
Nel menu "Impostazioni", è possibile selezionare se l'unità CU
354 o il bus esterno debbano essere l'origine di regolazione.
Lo stato di questa impostazione è indicato nella schermata "Mod.
di funz.".
(4.3.5).
