8.7.52 Przekroczenie ograniczenia 1 (4.4.5 - 4.4.6)

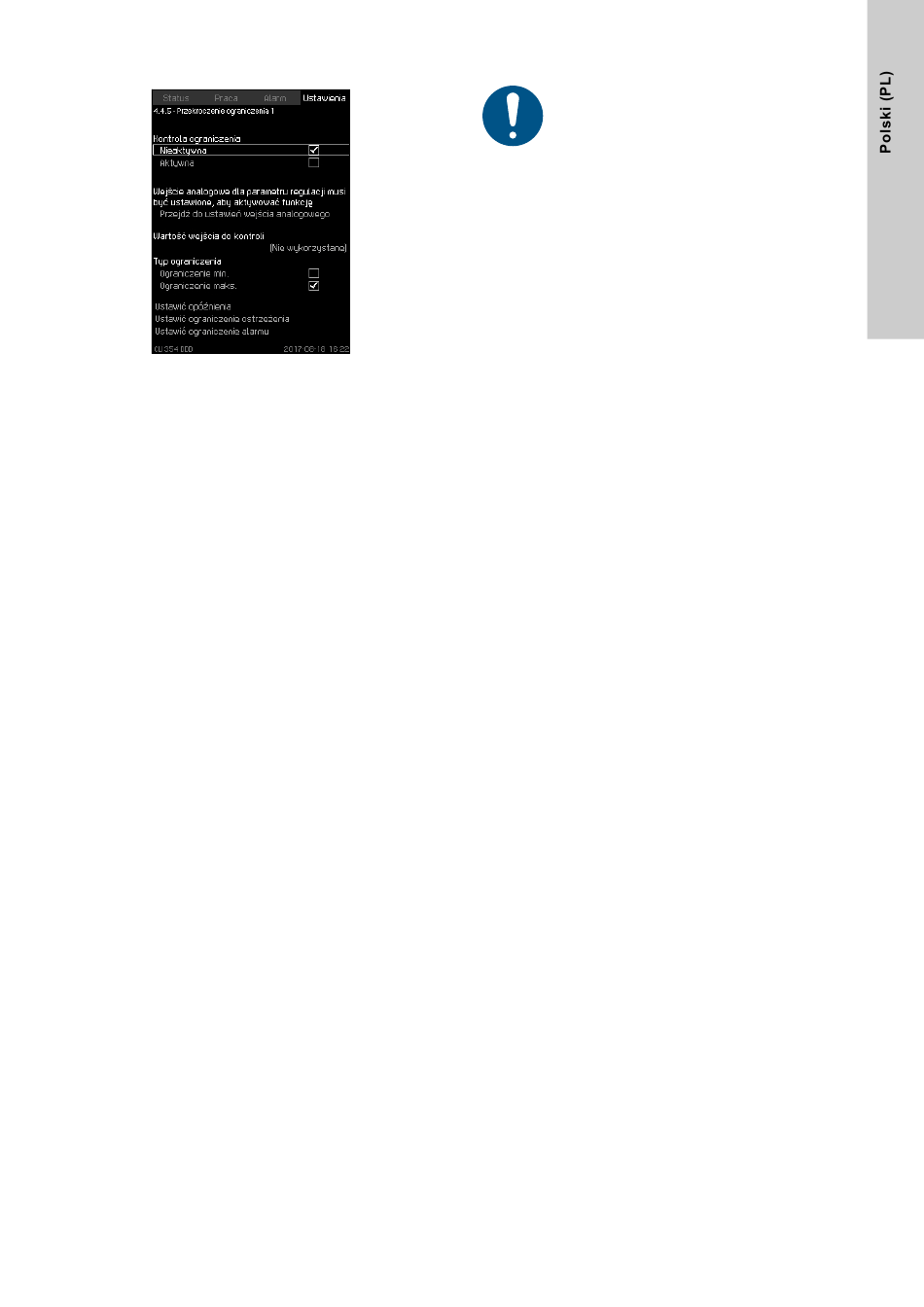

Rys. 106Przekroczenie ograniczenia 1
Opis
Dzięki tej funkcji sterownik CU 354 może kontrolować nastawione
wartości graniczne sygnałów analogowych. Sterownik będzie
reagować, jeżeli wartość przekroczy ustawioną wartość
graniczną. Każda wartość graniczna może być ustawiona jako
wartość maksymalna lub minimalna. Dla każdej kontrolowanej
wartości należy zdefiniować wartość graniczną ostrzeżenia
i wartość graniczną alarmu.
Gdy dana wartość przekracza wartość graniczną ostrzeżenia,
wysyłane jest ostrzeżenie. Gdy dana wartość przekroczy wartość
graniczną alarmu, pompy zostaną zatrzymane (wyłączone).
Można ustawić opóźnienie czasowe między wykryciem
przekroczenia wartości granicznej a aktywacją ostrzeżenia lub
alarmu. Opóźnienie można również ustawić dla kasowania
ostrzeżenia lub alarmu.
Ostrzeżenie może być skasowane automatycznie lub ręcznie.
Możliwe jest wprowadzenie ustawień określających, czy po
alarmie zestaw będzie uruchamiany ponownie w sposób
automatyczny, czy też alarm musi być kasowany ręcznie.
Ponowne uruchomienie nastąpi po upływie określonego
wcześniej czasu zwłoki. Możliwe jest również ustawienie
opóźnienia uruchomienia, dzięki czemu zestaw osiągnie stabilny
stan pracy przed uaktywnieniem funkcji.
Zakres ustawień
•
wybór wejścia analogowego dla funkcji,
•
wartość wejściowa, która ma być kontrolowana,
•
rodzaj wartości granicznej (minimalna lub maksymalna),
•
wartość graniczna ostrzeżenia,
•
wartość graniczna alarmu.
Ustawianie z poziomu panelu sterowania
Wejścia analogowe muszą być prawidłowo
ustawione przed włączeniem funkcji. Zob. rozdział
8.7.27 Wejścia analogowe
•
Ustawienia > Funkcje kontrolne > Przekroczenie ograniczenia
1 / Przekroczenie ograniczenia 2 > Przejdź do ustawień
wejścia analogowego.
1. Wybrać wejście analogowe.
2. Wybrać: Wartość wejścia do kontroli. Pojawi się ekran
4,3.8,1.1.
3. Wybrać wejście.
4. Nacisnąć przycisk wstecz.
5. Ustawić minimalną i maksymalną wartość przetwornika.
6. Nacisnąć przycisk wstecz 2 razy.
7. Wybrać: Wartość wejścia do kontroli.
8. Wybrać wejście.
9. Nacisnąć przycisk wstecz.
10. Wybrać:
•
Ograniczenie min. / Ograniczenie maks..
•
Ustawić opóźnienia.
11. Nacisnąć przycisk wstecz.
12. Wybrać:
•
Ustawić ograniczenie ostrzeżenia
•
Aktywna.
13. Ustawić wartość graniczną.
14. Wybrać kasowanie: Auto lub Ręczny.
15. Nacisnąć przycisk wstecz.
16. Wybrać:
•
Ustawić ograniczenie alarmu
•
Aktywna.
17. Ustawić wartość graniczną.
18. Wybrać kasowanie: Auto lub Ręczny.
19. Nacisnąć przycisk wstecz.
20. Wybrać: Aktywna.
Ustawienie fabryczne
Funkcja jest wyłączona.
(4.3.8).
