Motorhubhalterung; Drehstromgenerator - Lindner UNITRAC 92 Werkstatt-Handbuch

40
Technische Daten
Presssitz des Lagers ..... 0,014 bis minus 0,018 mm
(0,0006 bis minus 0,0007 inch)
Außendurchmesser der
Welle ..................................... 25,002 bis 25,011 mm
Max. zulässiges Endspiel der Welle .......... 0,20 mm

Motorhubhalterung

Alle Motoren sind mit zwei Hebebügeln ausgerüstet.
Beide Schrauben an jedem Hebebügel mit
folgendem Anziehdrehmoment festziehen:
.................................................. 44 Nm (32 lb ft)

Drehstromgenerator

12-Volt- und 24-Volt-
Drehstromgenerator

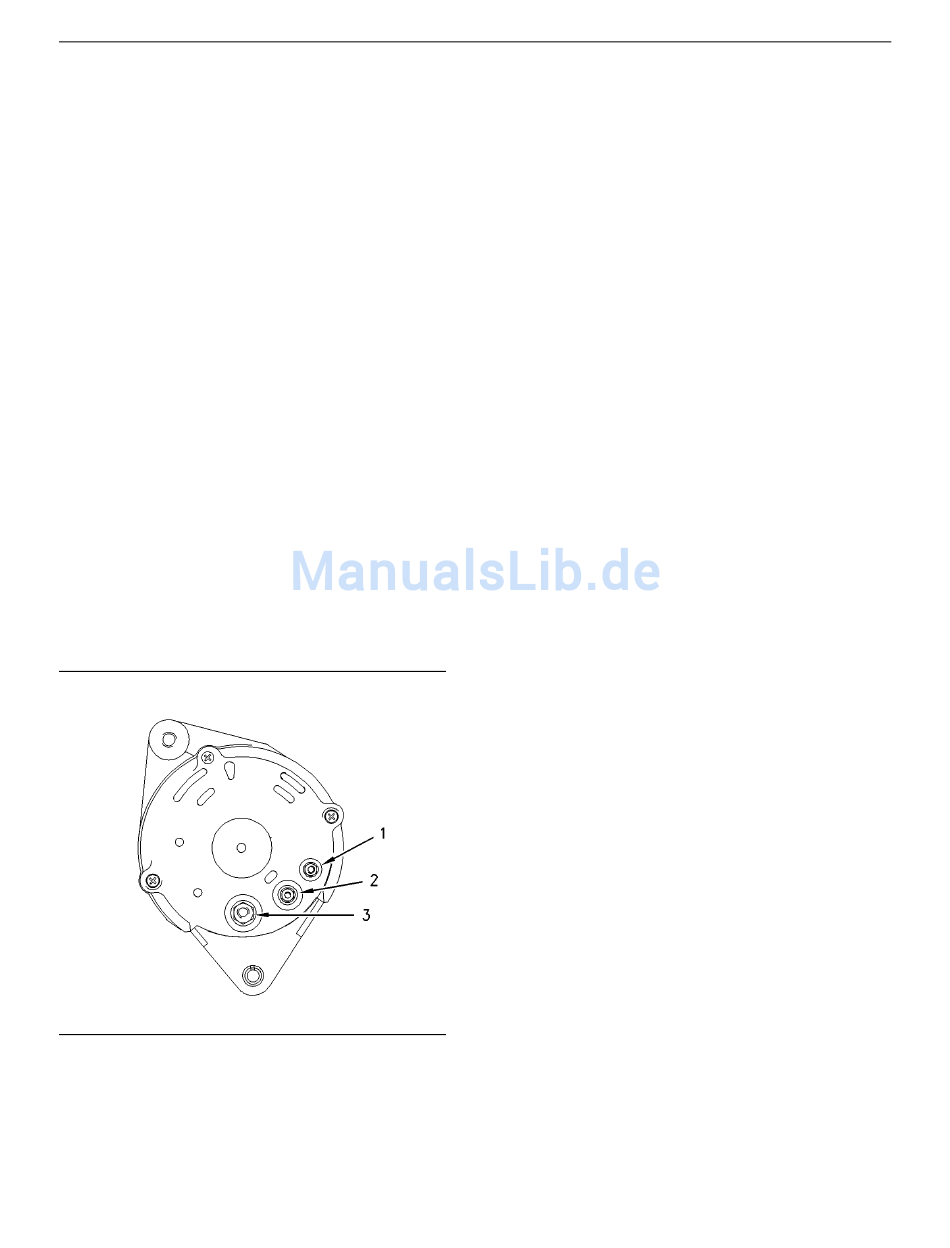

Abbildung 79
Typischer Drehstromgenerator
(1) Die Anschlussmutter "W" mit folgendem
Anziehdrehmoment anziehen. ... 2 Nm (17 lb in)
(0,9843 bis 0,9847 inch)
(0,0079 inch)
i02008221
i02019899
g00959541
(2) Die Anschlussmutter "D+" mit folgendem
Anziehdrehmoment anziehen. ............... 4,3 Nm
(3) Die Anschlussmutter "B+" mit folgendem
Anziehdrehmoment anziehen. ............... 4,3 Nm
Die Riemenscheibenmutter (nicht gezeigt) mit
folgendem Anziehdrehmoment anziehen. .... 80 Nm
Ausrichtung der Drehstromgenerator-
Riemenscheibe auf die Kurbelwellen-
Riemenscheibe ............. ± 2,4 mm ( ± 0,0945 inch)
Drehung ......................................... Im Uhrzeigersinn
Polarität .......................................... Negative Erdung
Keilriemen
Anmerkung: Der Keilriemen muss mit einem
Prüfgerät überprüft werden. Hinsichtlich des
richtigen Prüfgerätes zum Kontrollieren des
Keilriemens siehe Prüfungen und Einstellungen,
"Keilriemen - prüfen".
Keilriemenspannung .......................... 535 N (120 lb)
(38 lb in)
(38 lb in)
(59 lb ft)
