3. Die Ventile auf Risse oder sonstige Schäden
untersuchen. Die Ventilschäfte auf Verschleiß
überprüfen. Überprüfen, ob die Ventilfedern
bei Ausübung der Prüfkraft die korrekte Länge
aufweisen. Hinsichtlich der Abmessungen und
Toleranzen der Ventile und der Ventilfedern siehe
Spezifikationen, "Zylinderkopfventile".
Ventilführung - kontrollieren
Diese Prüfung ist durchzuführen, um festzustellen,
ob eine Ventilführung ausgewechselt werden muss.

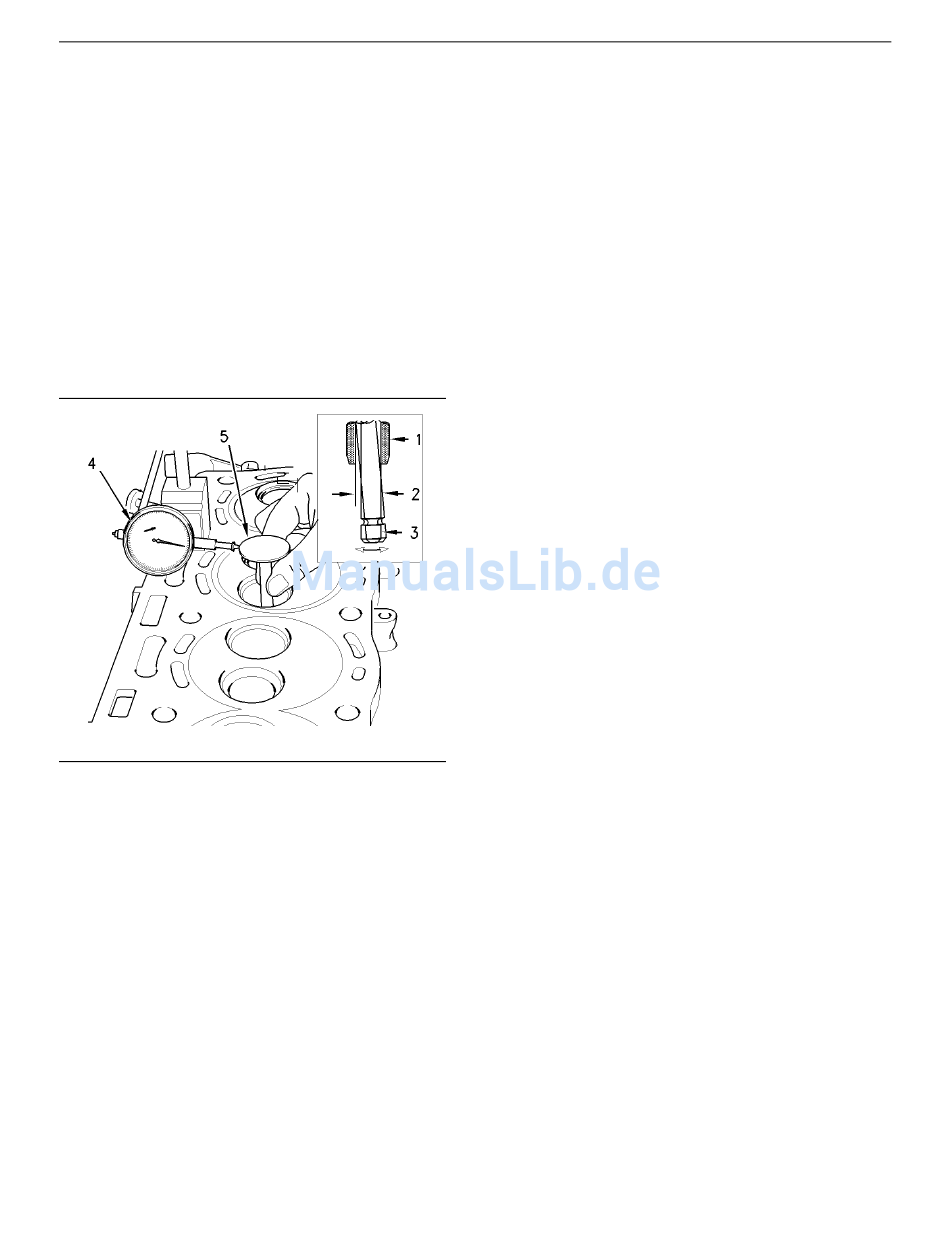

Abbildung 30
(1) Ventilführung
(2) Radialbewegung des Ventils in der Ventilführung
(3) Ventilschaft
(4) Messuhr
(5) Ventilteller
1. Ein neues Ventil in die Ventilführung einsetzen.
2. Eine geeignete Messuhr mit dem Magnetständer
an der Stirnseite des Zylinderkopfes ansetzen.
3. Die Kante des Ventiltellers so weit anheben, dass
ein Abstand von 15,0 mm (0,60 inch)gegeben ist.
4. Das Ventil in radialer Richtung von der Messuhr
fort bewegen. Sicherstellen, dass sich das
Ventil von der Messuhr so weit wie möglich fort
bewegt.. Den Kontaktpunkt der Messuhr an der
Kante des Ventiltellers anordnen. Die Nadel der
Messuhr auf Null setzen.
5. Das Ventil so weit wie möglich in radialer
Richtung zur Messuhr hin bewegen . Den
Bewegungsabstand, so wie er auf der Messuhr
angezeigt wird, notieren. Ist der Abstand größer
als das maximale Spiel des Ventils in der
Ventilführung, die Ventilführung auswechseln.
Werden neue Ventilführungen eingebaut, müssen
auch neue Ventile und neue Ventilsitzringe
i02020586
eingebaut werden. Ventilführungen und
Ventilsitzringe werden als unfertiges Teil
geliefert. Die unfertigen Ventilführungen und
die unfertigen Ventilsitzringe werden in den
Zylinderkopf eingebaut. Die Ventilführungen und
die Ventilsitzringe werden in einem Arbeitsgang
mit einem Spezialwerkzeug zugeschnitten und
aufgerieben.
Hinsichtlich des maximalen Spiels des Ventils
in der Ventilführung siehe Spezifikationen,
"Zylinderkopfventile".
g00986821
