Lindner UNITRAC 92 Werkstatt-Handbuch Seite 170

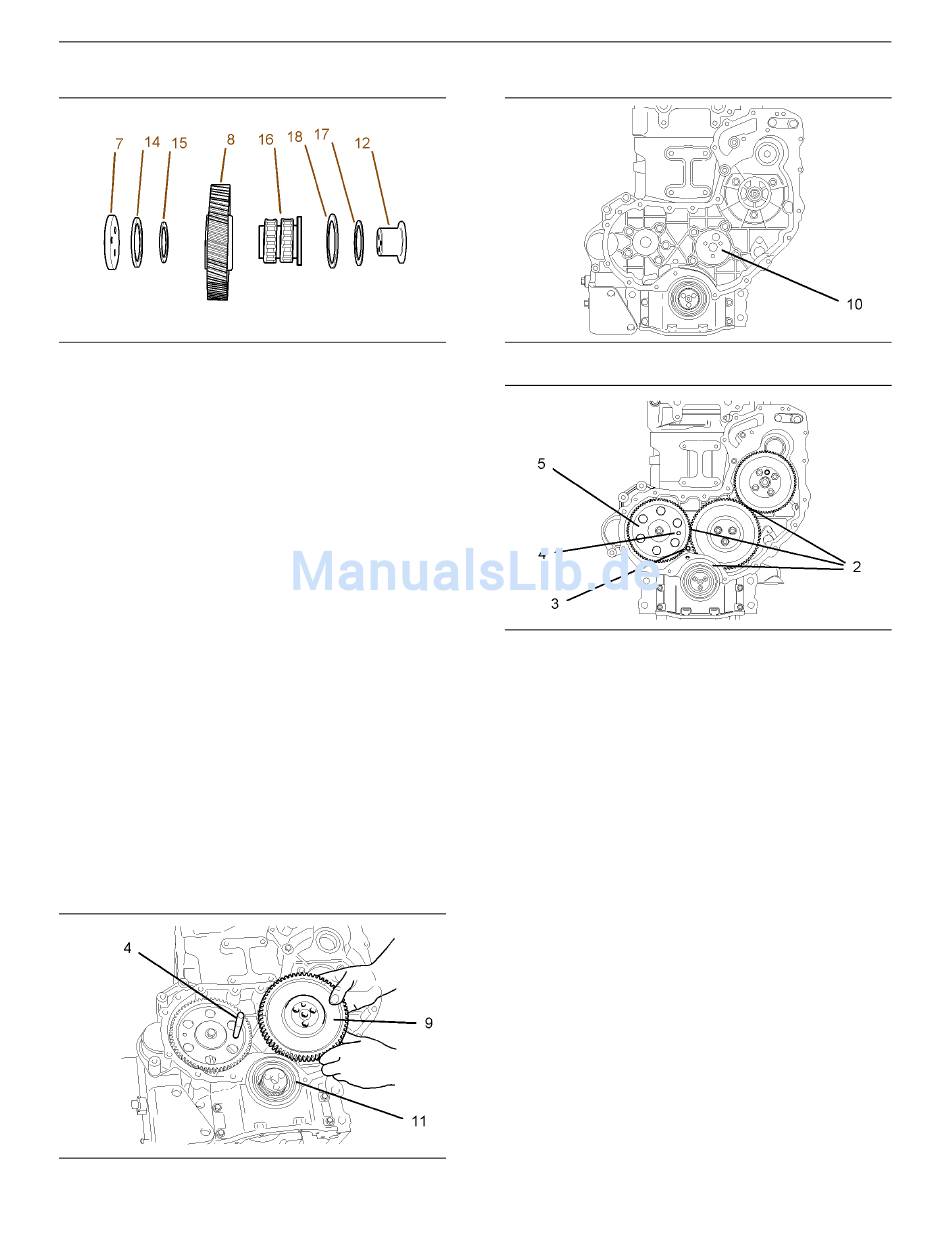

Abbildung 137
HD-Zwischenrad-Baugruppe
Anmerkung: Im Lieferumfang der neuen
Lager-Baugruppe (16) befindet sich eine
Schutzhülse. Diese Schutzhülse nicht entfernen. Die
Schutzhülse verhindert, dass die Rollen aus den
Rollenlagern herausfallen.
4. Zum Zusammenbau des HD-Zwischenrads
den Sprengring (17) in die Rückseite des
Zwischenrads (8) einbauen. Die Rückseite des
Zwischenrads (8) auf eine saubere, flache
Oberfläche setzen. Die Druckscheibe (18) durch
das Zwischenrad (8) und auf den Sprengring (17)
setzen. Sicherstellen, dass die Flanschfläche der
Lager-Baugruppe (16) zur Unterseite gerichtet
ist und die Schutzhülse weiterhin an Ort und
Stelle ist. Die neue Lager-Baugruppe (16)
in das Zwischenrad (8) einsetzen. Die neue
Lager-Baugruppe (16) in das Zwischenrad
(8) drücken, bis die Lager-Baugruppe die
Druckscheibe berührt (18). Während die
Lager-Baugruppe (16) in das Zwischenrad (8)
gedrückt wird, bleibt die Schutzhülse an der
Oberseite des Zwischenrads. Die Schutzhülse
wegwerfen. Die Druckscheibe (15) und den
Sprengring (14) anbringen. Die Nabe (12) mit
etwas sauberem Motorschmieröl schmieren. Die
Nabe (12) in das Zwischenrad (8) drücken.
Abbildung 138
g01023942
Abbildung 139
Abbildung 140
5. Die Baugruppe (9) des Zwischenrads und
der Nabe über das Gehäuse der vorderen
Kurbelwellendichtung (11) heben und die Nabe
in die Vertiefung (10) im Zylinderblock einsetzen.
Anmerkung: Sicherstellen, dass sich das Ölloch
(20) an der Oberseite der Nabe (12) befindet.
Anmerkung: Sicherstellen, dass die Markierungen
(19) an der Zwischenrad-Baugruppe (9) mit
den Markierungen am Nockenwellenrad und am
Kurbelwellenrad ausgerichtet sind. Siehe Abbildung
135.
6. Die Löcher in der Platte (7) mit den
Löchern in der Nabe (12) ausrichten. Die
Befestigungsschrauben (6) durch die Platte (7)
und in die Nabe (12) einsetzen.
7. Die Befestigungsschrauben (6) gleichmäßig mit
44 Nm (32 lb ft) festziehen.
g01023843
71
Demontage und Montage
