Demontage und Montage

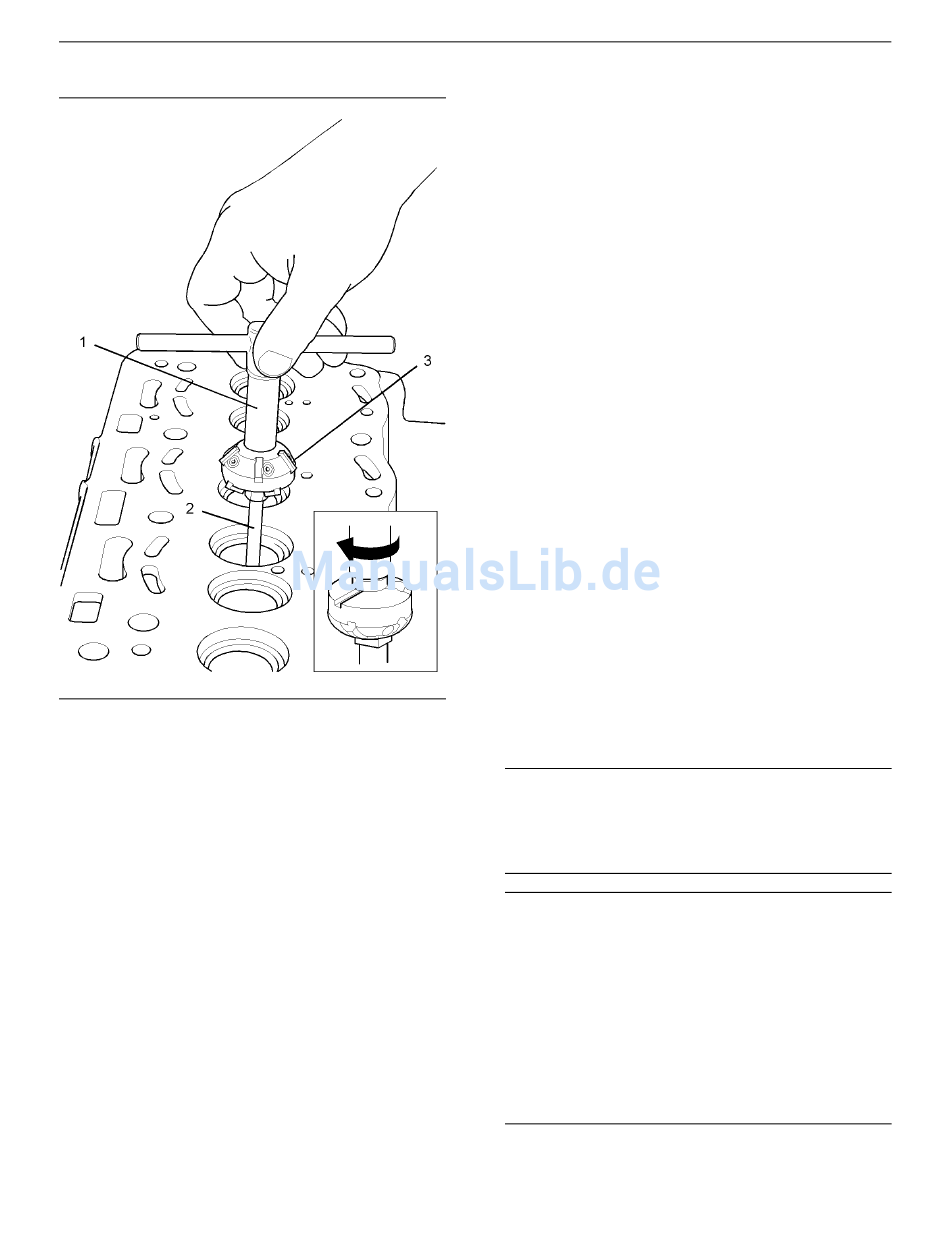

Abbildung 50
Anmerkung: Sicherstellen, dass die
Ventilführung-/Ventilsitz-Reibahle/-Fräse 27610030
richtig zum Zylinderkopf gerichtet zusammengebaut
und die Fräse (3) auf den richtigen Winkel für den
Ventilsitz eingestellt wird.
Anmerkung: Sicherstellen, dass die Fräse (3) für
den Ventilsitz den Ventilsitzring erst berührt, wenn
die Ventilführung auf die richtige Größe aufgerieben
wurde.
6. Den Durchmesser der Fräse (3) auf die
richtige Größe für den zu fräsenden Ventilsitz
einstellen. Siehe das Handbuch Spezifikationen,
"Zylinderkopfventile" für den richtigen
Durchmesser. Die Reibahle (2) des Werkzeugs
(1) in die entsprechende Ventilführung einsetzen.
Den Griff vorsichtig im Uhrzeigersinn drehen und
die Reibahle (2) langsam in die Ventilführung
schieben, bis die Ventilführung auf die fertige
Größe aufgerieben ist.
7. Den Griff weiter im Uhrzeigersinn drehen, um
den Ventilsitzring zu fräsen. So wenige Material
wie möglich entfernen, um einen einwandfreien
Ventilsitz zu gewährleisten. Den Ventilsitz so
schmal wie möglich halten.
8. Das Werkzeug (1) entfernen. Den Schmutz von
der Ventilführung und dem Ventilsitz entfernen.
9. Schritt 6 bis Schritt 8 wiederholen, um alle
entsprechenden Ventilsitze zu fräsen.
Abschluss:
a. Die Einlassventile und die Auslassventile
einbauen. Siehe dieses Handbuch Demontage
und Montage, "Einlass- und Auslassventile -
ausbauen und einbauen".
Motorölfiltersockel - aus- und
einbauen
Ausbauverfahren für einen Ölfilter
mit separatem Filterelement
Anmerkung: Dieses Verfahren dient zum Ausbau
eines Ölfilters mit Ölfiltergehäuse und separatem
Ölfilterelement.
g01017975
Anmerkung: Der Ölfilter kann senkrecht oder
waagerecht eingebaut sein.
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
Es muss darauf geachtet werden, dass während der
Durchführung von Inspektionen, Wartungsarbeiten,
Kontrollen sowie Einstell- und Reparaturarbeiten am
Motor keine Flüssigkeiten austreten können. Die
Flüssigkeiten müssen in geeigneten Behältern aufge-
fangen werden, wenn sie von Gehäusen abgelassen
oder wenn Flüssigkeiten enthaltende Bauteile aus-
einandergenommen werden.
Alle Flüssigkeiten entsprechend den geltenden Be-
stimmungen und Vorschriften entsorgen.
i02020132
HINWEIS
HINWEIS
