44
Prüfungen und Einstellungen
Motorgrundausführung

Kolben - Ringnut kontrollieren

Inspizieren von Kolben und
Kolbenringen
1. Den Kolben auf Verschleiß und sonstige Schäden
überprüfen.
2. Sicherstellen, dass die Kolbenringe sich
ungehindert in den Nuten bewegen können und
dass die Ringe nicht beschädigt sind.
Inspizieren des Kolbenringspiels
1. Die Kolbenringe abnehmen und die Nuten sowie
die Kolbenringe säubern.

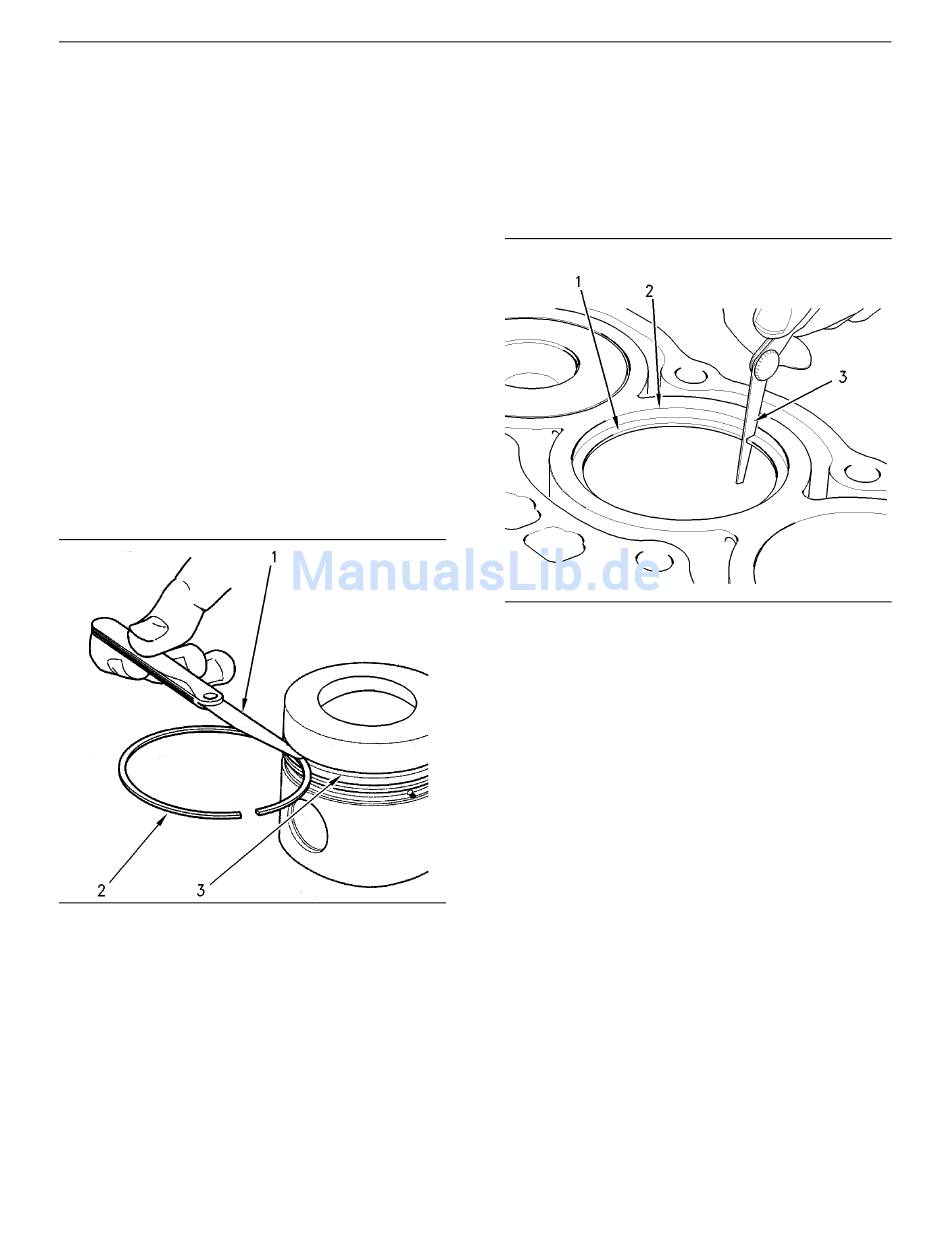

Abbildung 36
(1) Fühllehre
(2) Kolbenring
(3) Kolbennuten
2. Neue Kolbenringe (2) in die Kolbennuten (3)
einsetzen.
3. Das Kolbenringspiel überprüfen; zu diesem
Zweck eine geeignete Fühllehre (1) zwischen
Kolbenringnut (3) und Oberkante des
Kolbenringes (2) fügen. Hinsichtlich der
Abmessungen siehe Spezifikationen, "Kolben
und Ringe".
Anmerkung: Bei einigen Kolben ist die obere
Kolbennut angeschrägt und der Kolbenring ist
keilförmig ausgeführt. Wenn dies der Fall ist, kann
das Spiel für den oberen Kolbenring nicht wie oben
i02020602
beschrieben überprüft werden.
Inspizieren des Kolbenringspalts
Abbildung 37
(1) Kolbenring
(2) Zylinderringsteg
(3) Fühllehre
1. Sämtlichen Kohlenstoff oben von den
Zylinderbohrungen entfernen.
2. Die einzelnen Kolbenringe (1) jeweils in
der Zylinderbohrung knapp unter dem
Zylinderringsteg (2) anordnen.
3. Mit einer geeigneten Fühllehre (3) den
Kolbenringspalt messen. Hinsichtlich der
Abmessungen siehe Spezifikationen, "Kolben
und Ringe".
g00905732
Anmerkung: Die Schraubenfeder muss vom
Ölabstreifring entfernt werden, bevor der Spalt des
Ölabstreifrings gemessen wird.

Pleuelstange - kontrollieren

Mit der folgenden Verfahrensweise werden die
folgenden Merkmale der Pleuelstange kontrolliert:
• Verzug der Pleuelstange
g00983549
i02020623
