Lindner UNITRAC 92 Werkstatt-Handbuch Seite 118

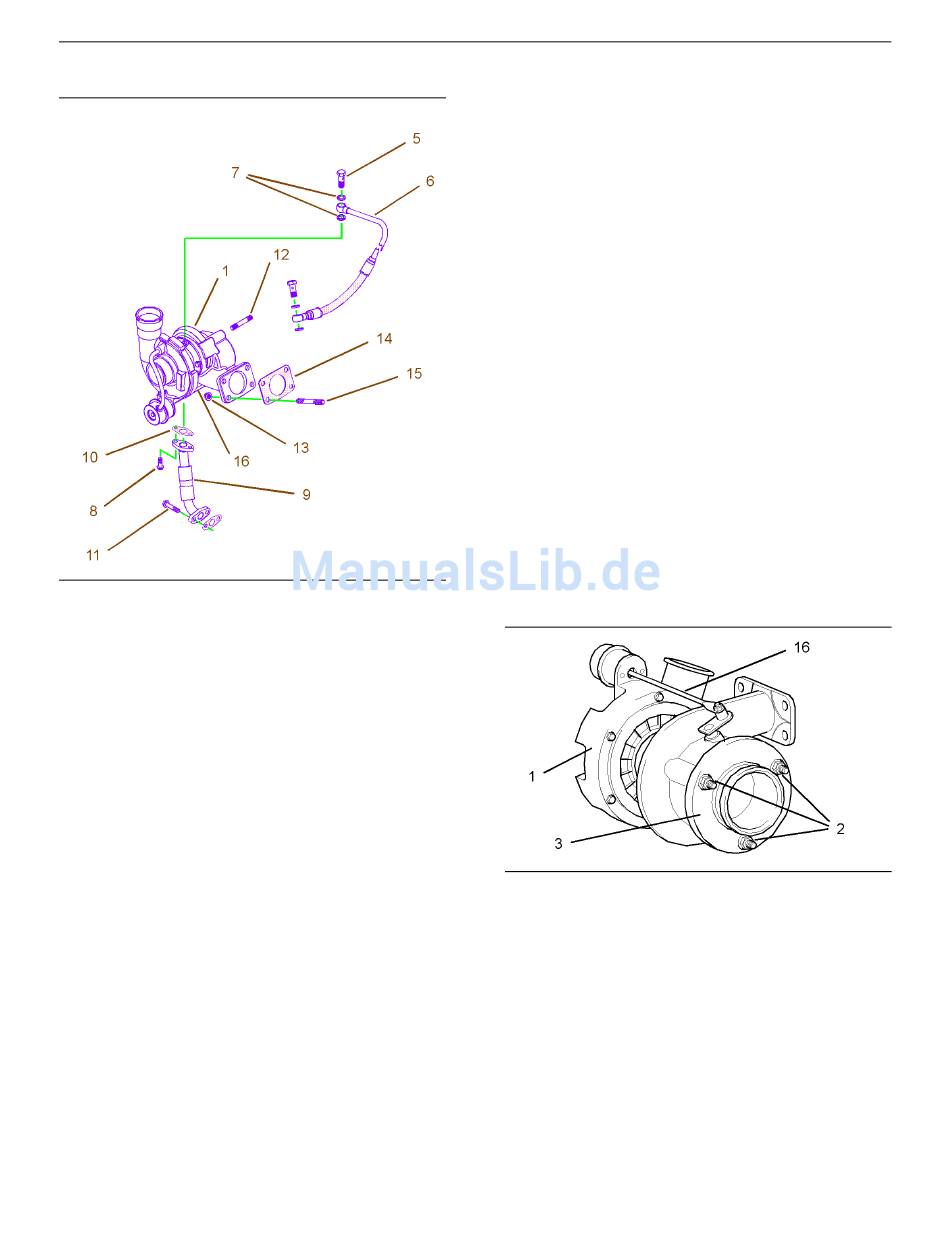

Abbildung 31
Beispiel
3. Wenn die Stehbolzen (15) zuvor ausgebaut
wurden, sie in den Auspuffkrümmer einbauen.
Eine neue Dichtung (14) über die Stehbolzen
(15) anbringen.
Anmerkung: Kein Dichtmittel an der Dichtung (14)
verwenden.
Anmerkung: Zum Heben des Turboladers (1) nicht
die Betätigungsstange des Ladedruckreglers (16)
verwenden.
4. Den Turbolader (1) am Auspuffkrümmer
anbringen.
5. Die Muttern (13) anbringen. Die Muttern (13) mit
47 Nm (35 lb ft) festziehen.
6. Das Lagergehäuse des Turboladers (1) mit
sauberem Motoröl schmieren.
7. Alle Ölschlauch-Baugruppen (6 und 9)
kontrollieren. Bei Bedarf die Schlauch-
Baugruppen (6 und 9) ersetzen.
Anmerkung: Der obere Flansch der
Ölablassrohr-Baugruppe (9) ist mit
6-mm-Befestigungsschrauben (8) (1) am
Turbolader befestigt. Der untere Flansch
der Ölablassrohr-Baugruppe (9) ist mit
8-mm-Befestigungsschrauben (11) am
Zylinderblock befestigt.
8. Eine neue Dichtung (10) und die
Ölablassrohr-Baugruppe (9) an der
Unterseite des Turboladers (1) anbringen. Die
6-mm-Befestigungsschrauben (8) anbringen.
Die 6-mm-Befestigungsschrauben (8) mit 9 Nm
(80 lb in) festziehen.
9. Eine neue Dichtung und die Ölablassrohr-
Baugruppe (9) am Zylinderblock anbringen. Die
8-mm-Befestigungsschrauben (11) mit 22 Nm
(16 lb ft) festziehen.
10. Die neuen Unterlegscheiben (7) und die
Ölzulaufrohr-Baugruppe (6) am Turbolader (1)
anbringen. Die Hohlschraube (5) anbringen. Die
Hohlschraube (5) mit 22 Nm (16 lb ft) festziehen.
Anmerkung: Sicherstellen, dass die
Ölzulaufrohr-Baugruppe (6) keine anderen
Komponenten berührt, wenn die Baugruppe am
Motor angebracht wird.
11. Die neuen Unterlegscheiben und die
Ölzulaufrohr-Baugruppe (6) am Zylinderblock
anbringen. Die Hohlschraube mit 22 Nm (16 lb ft)
festziehen.
12. Wenn die Stehbolzen (12) zuvor ausgebaut
g01038396
wurden, sie in das Turboladergehäuse einbauen.
Abbildung 32
Beispiel
13. Den Auspuffadapter (3) an den Stehbolzen
(12) anbringen. Die Muttern (2) anbringen. Die
Muttern (2) zu diesem Zeitpunkt noch nicht
festziehen.
Anmerkung: Auspuffkrümmer sind nur bei
Vierzylindermotoren verfügbar.
14. Falls vorhanden, den Auspuffkrümmer
am Auspuffadapter (3) anbringen. Siehe
dieses Handbuch Demontage und Montage,
"Auspuffkrümmer - ausbauen und einbauen".
19
Demontage und Montage
g01038406
