Lindner UNITRAC 92 Werkstatt-Handbuch Seite 79

24
Technische Daten
(4) Hauptlager für den Vierzylindermotor
Bohrung im Zylinderblock für die
Hauptlager ...................... 80,416 bis 80,442 mm
(5) Hauptlagerkappenschrauben für den
Vierzylindermotor
Die Hauptlagerkappenschrauben wie folgt
einsetzen:
1. Sauberes Motoröl auf das Gewinde der
Hauptlagerkappenschrauben auftragen.
2. Die Hauptlagerkappen entsprechend der
Zahlenmarkierung oben in der Hauptlagerkappe
an den richtigen Positionen aufsetzen. Beim
Anbringen der Hauptlagerkappen darauf achten,
dass die Rastnasen korrekt auf die Vertiefung im
Zylinderblock ausgerichtet werden.
3. Die Hauptlagerkappenschrauben gleichmäßig
anziehen.
Anziehdrehmoment der
Hauptlagerkappenschrauben. ................ 245 Nm

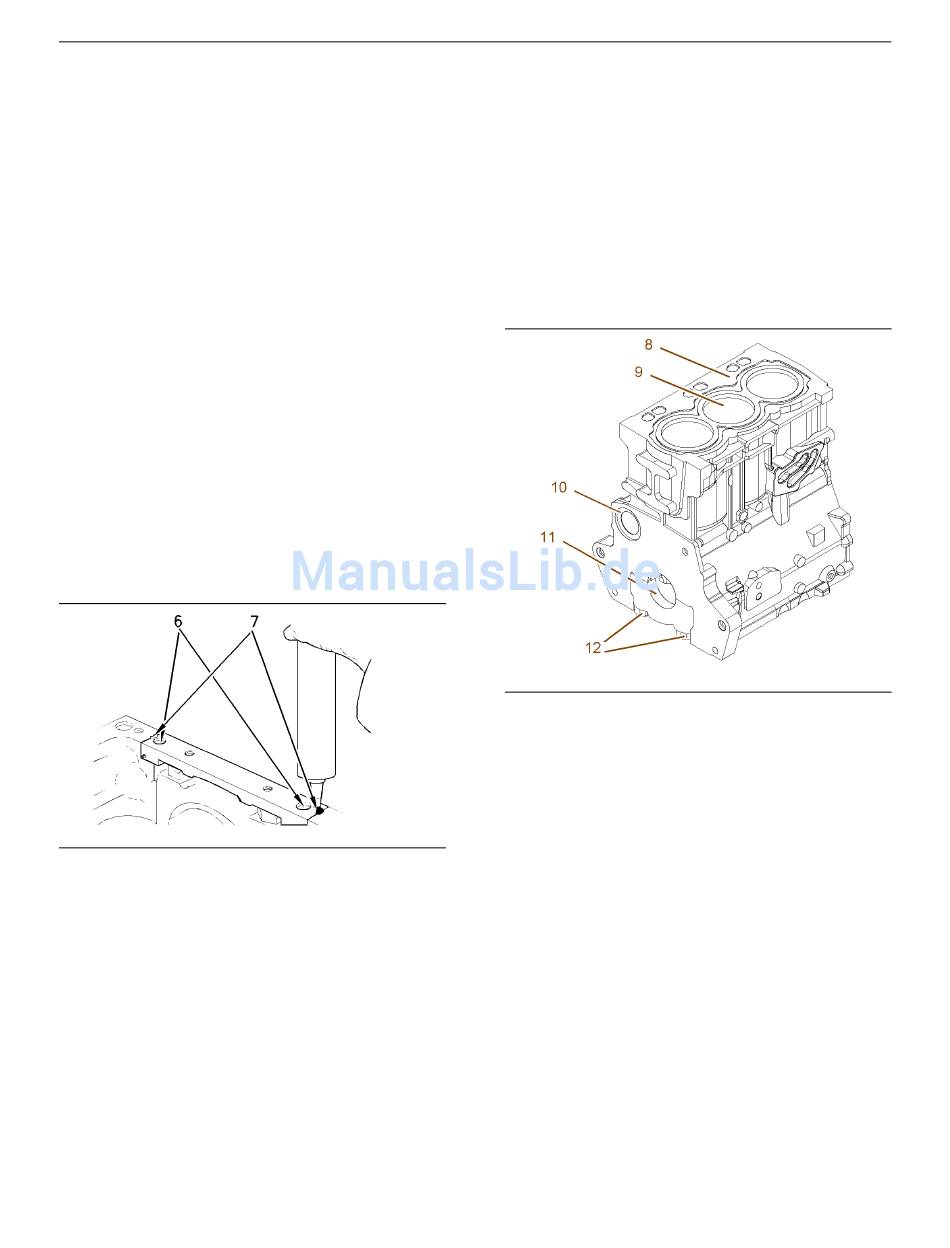

Abbildung 55
Zum Einsetzen der Innensechskantschrauben für
die Brücke wie folgt vorgehen.
Anmerkung: Vor dem Auftragen von Dichtmittel den
hinteren Dichtring einsetzen.
1. Mit einer Richtlatte sicherstellen, dass die
Brücke mit der Rückseite des Zylinderblockes
abgeglichen ist.
2. Die Innensechskantschrauben (6) für die Brücke
anziehen.
Anziehdrehmoment für die
Innensechskantschrauben ........ 16 Nm (12 lb ft)
(3,1660 bis 3,1670 inch)
(180 lb ft)
g00938203
3. Beim Montieren der Brücke am Zylinderblock
POWERPART-Silikonklebstoff 21826038 in die
Nut (7) an jedem Ende der Brücke geben. So viel
Dichtmittel in die Nut geben, bis das Dichtmittel
durch das untere Ende der Nut in der Brücke
gepresst wird.
Gesamthöhe des Zylinderblockes zwischen Ober-
und Unterseite. ................. 441,173 bis 441,274 mm
Dreizylindermotor
Abbildung 56
(8) Zylinderblock
(9) Zylinderbohrung ......... 105,000 bis 105,025 mm
Durchmesser der ersten Übermaß-
Bohrung ................................ 105,5 bis 105,525 mm
Durchmesser der zweiten Übermaß-
Bohrung ............................ 106,000 bis 106,025 mm
Max. zulässiger Verschleiß der Zylinderbohrung
............................ 0 bis 0,15 mm (0 bis 0,0059 inch)
(10) Nockenwellenlager für den Vierzylindermotor
Durchmesser der Bohrung im Zylinderblock
für das Nockenwellenlager Nr.
1 ...................................... 55,563 bis 55,593 mm
(17,3689 bis 17,3729 inch)
g01018250
(4,1338 bis 4,1348 inch)
(4,1535 bis 4,1545 inch)
(4,1732 bis 4,1742 inch)
(2,1875 bis 2,1887 inch)
