Kolben und Pleuelstangen -
zerlegen
Demontageverfahren
Beginn:
a. Die Kolben und Pleuelstangen ausbauen.
Siehe Demontage und Montage, "Kolben und
Pleuelstangen - ausbauen".
HINWEIS
Die Kolbenbolzenbuchsen dürfen nur von ausreichend
geschultem Personal ausgebaut werden. Außerdem
sind Spezialwerkzeuge erforderlich. Weitere Informa-
tionen sind beim örtlichen Perkins-Händler erhältlich.
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.

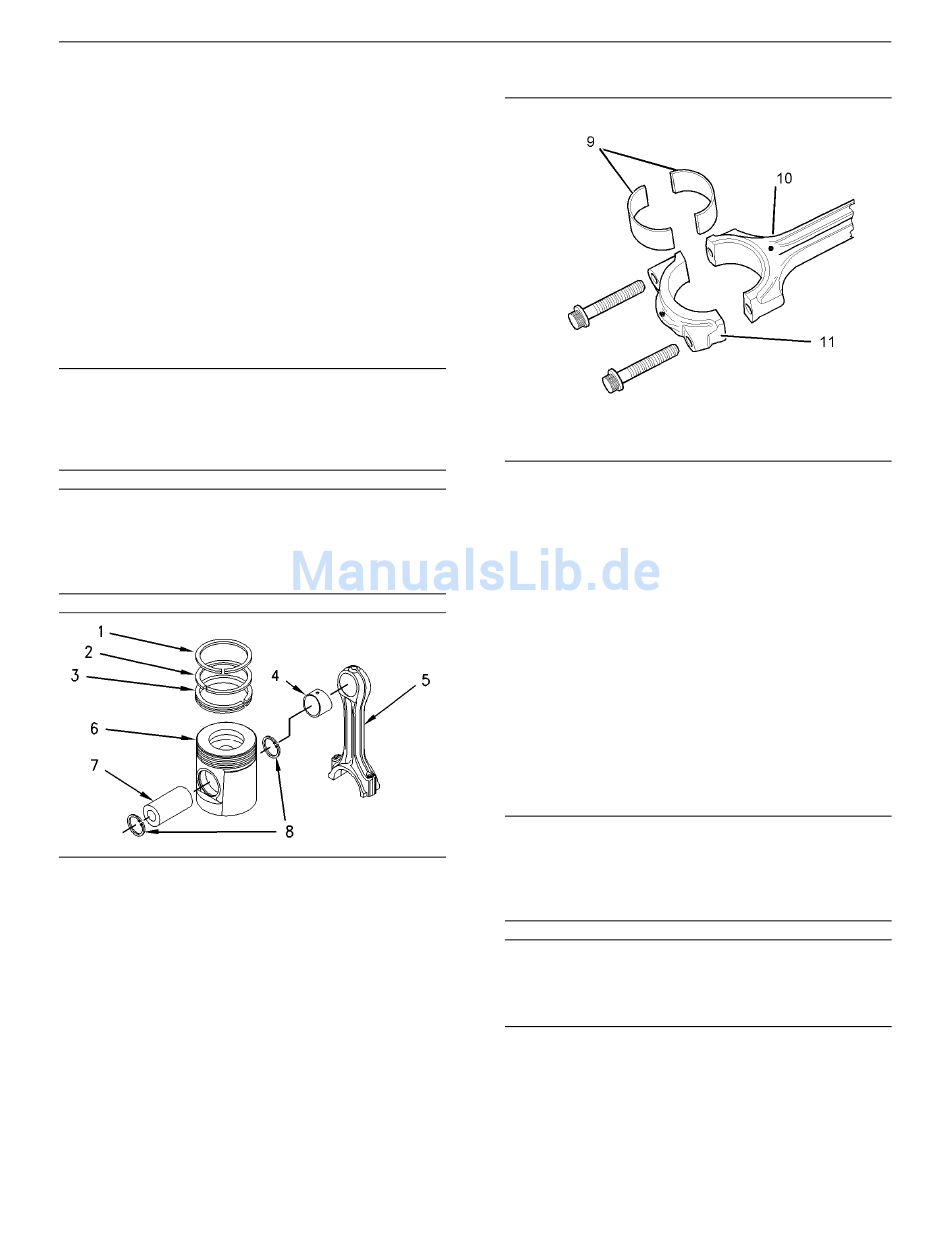

Abbildung 206
1. Einen geeigneten Ringspreizer verwenden, um
die drei Kolbenringe (1) und (2) sowie den
Ölabstreifring (3) vom Kolben (6) zu entfernen.
Das untere Pleuellager vom Pleueldeckel
entfernen. Das obere Pleuellager von der
Pleuelstange entfernen.
2. Eine geeignete Zange verwenden, um die
Sprengringe (8) zu entfernen.
3. Den Kolbenbolzen (6) vom Kolben entfernen.
Anmerkung: Wenn der Kolbenbolzen nicht von
Hand entfernt werden kann, den Kolben auf eine

Temperatur von 45 C ± 5
erwärmen. Zum Erwärmen des Kolbens keinen
Autogen-Schweißbrenner verwenden.
i02020110
g00964585

C (113 F ± 9 F)
Abbildung 207
4. Die Lagerschalen (9) von der Pleuelstange (10)
und dem Pleuelstangendeckel (11) entfernen.
5. Eine geeignete Presse und einen geeigneten
Adapter verwenden, um die Kolbenbolzenbuchse
(4) von der Pleuelstange (5) zu entfernen.
Kolben und Pleuelstangen -
zusammensetzen
Zusammenbau
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
HINWEIS
Die Kolbenbolzenbuchsen dürfen nur von ausreichend
geschultem Personal eingebaut werden. Außerdem
sind Spezialwerkzeuge erforderlich.
Anmerkung: Eine neue Kolbenbolzenbuchse hat
die Form eines Keils. Für weitere Informationen
zum Einbau der Kolbenbolzenbuchse den örtlichen
Perkins-Händler zu Rate ziehen.
1. Siehe Prüfungen und Einstellungen,
"Pleuelstange - kontrollieren" für das richtige
Höhenmaß der bruchgetrennten Pleuelstange.
101
Demontage und Montage
