1. Die Befestigungsschrauben (3), die
Befestigungsschrauben (4) und die
Befestigungsschraube (5) vom vorderen Deckel
(1) entfernen.
2. Die vordere Abdeckung (1) vom vorderen
Gehäuse entfernen.
3. Die Dichtung (2) vom vorderen Deckel (1)
entfernen. Die Dichtung (2) wegwerfen.
Einbauverfahren

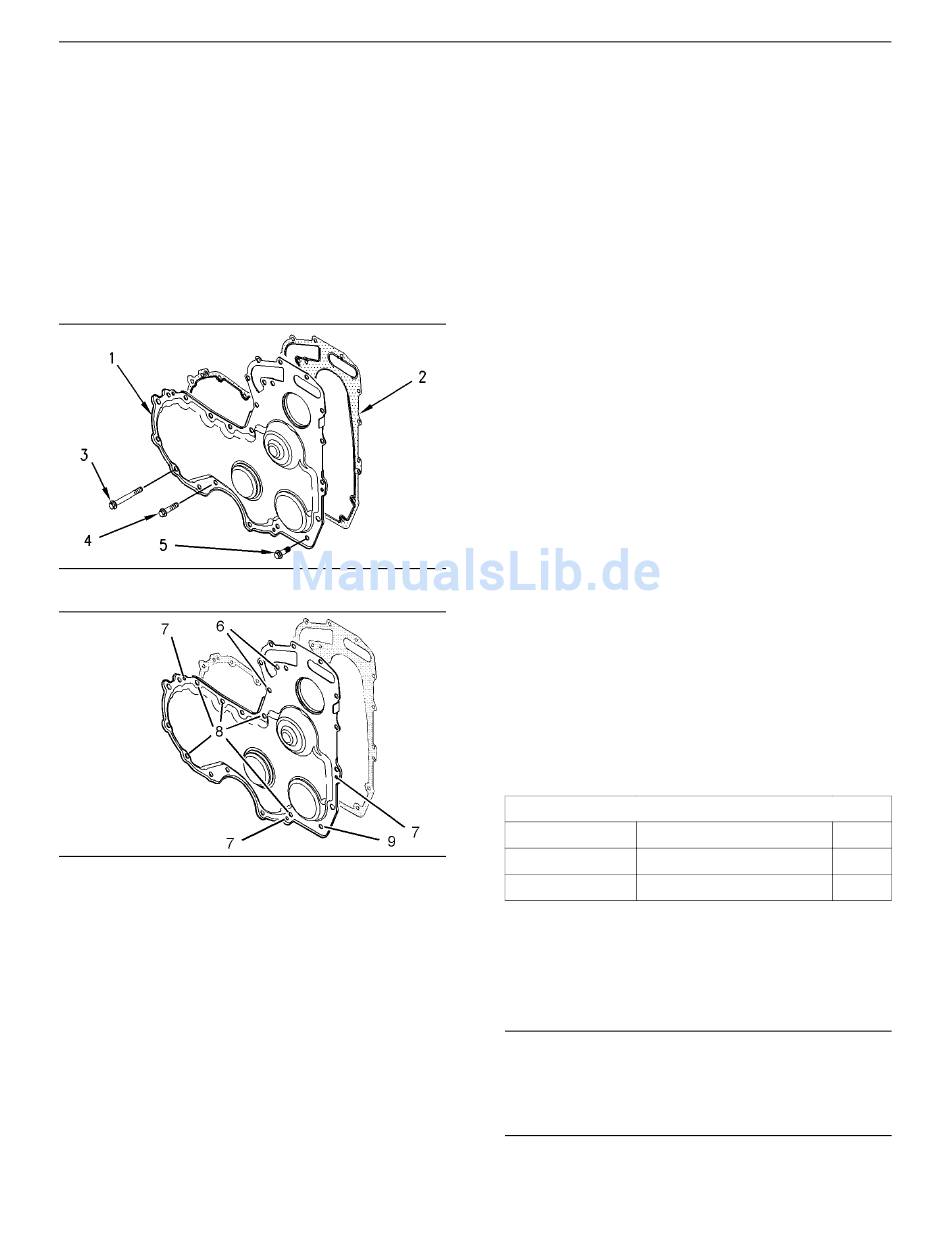

Abbildung 116
Abbildung 117
1. Sämtliche Oberflächen des vorderen Deckels
(1) und die Verbindungsfläche des Gehäuses
(vorne) gründlich reinigen.
2. Zwei Führungsbolzen in die entsprechenden
Löcher (6) im Gehäuse (vorne) einbauen.
Sicherstellen, dass sich die drei Passstifte (7)
im vorderen Deckel (1) befinden. Sicherstellen,
dass die Passstifte (7) nicht abgenutzt sind. Bei
Bedarf die Passstifte (7) ersetzen.
3. Die Dichtung (2) am vorderen Deckel (1)
anbringen.
Anmerkung: Die Dichtung wird mit Hilfe von drei
Passstiften (7) am vorderen Deckel angebracht.
4. Den vorderen Deckel(1) und die Dichtung
(2) am vorderen Gehäuse anbringen. Die
Befestigungsschrauben (3) in die Löcher (8)
einbauen. Die Befestigungsschraube (5) in
das Loch (9) einbauen. Zwei Führungsbolzen
aus den Löchern (6) entfernen. Die übrigen
Befestigungsschrauben (4) anbringen. Alle
Befestigungsschrauben fingerfest anziehen.
5. Die Wasserpumpe lose einbauen. Siehe
dieses Handbuch Demontage und Montage,
"Wasserpumpe - ausbauen und einbauen".
6. Alle Befestigungsschrauben (3, 4 und 5) für
den vorderen Deckel (1) festziehen und alle
Befestigungsschrauben für die Wasserpumpe
mit 22 Nm (16 lb ft) festziehen.
Abschluss:
a. Bei Bedarf den Lüfterantrieb einbauen. Siehe
dieses Handbuch Demontage und Montage,
"Lüfterantrieb - ausbauen und einbauen".
b. Bei Bedarf den Lüfter einbauen. Siehe dieses
Handbuch Demontage und Montage, "Lüfter -
ausbauen und einbauen".
g00955548
Zahnradgruppe (vorne) -
ausbauen
Ausbauverfahren
Tabelle 15
Teil-Nr.
27610211
g01020892
27610212
Beginn:
a. Die vordere Abdeckung entfernen. Siehe dieses
Handbuch Demontage und Montage, "Vordere
Abdeckung - ausbauen und einbauen".
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
Demontage und Montage
Benötigte Werkzeuge
Bezeichnung
Kurbelwellen-Einstellstift
Nockenwellen-Einstellstift
HINWEIS
63
i02020053
Anz.
1
1
