Lindner UNITRAC 92 Werkstatt-Handbuch Seite 154

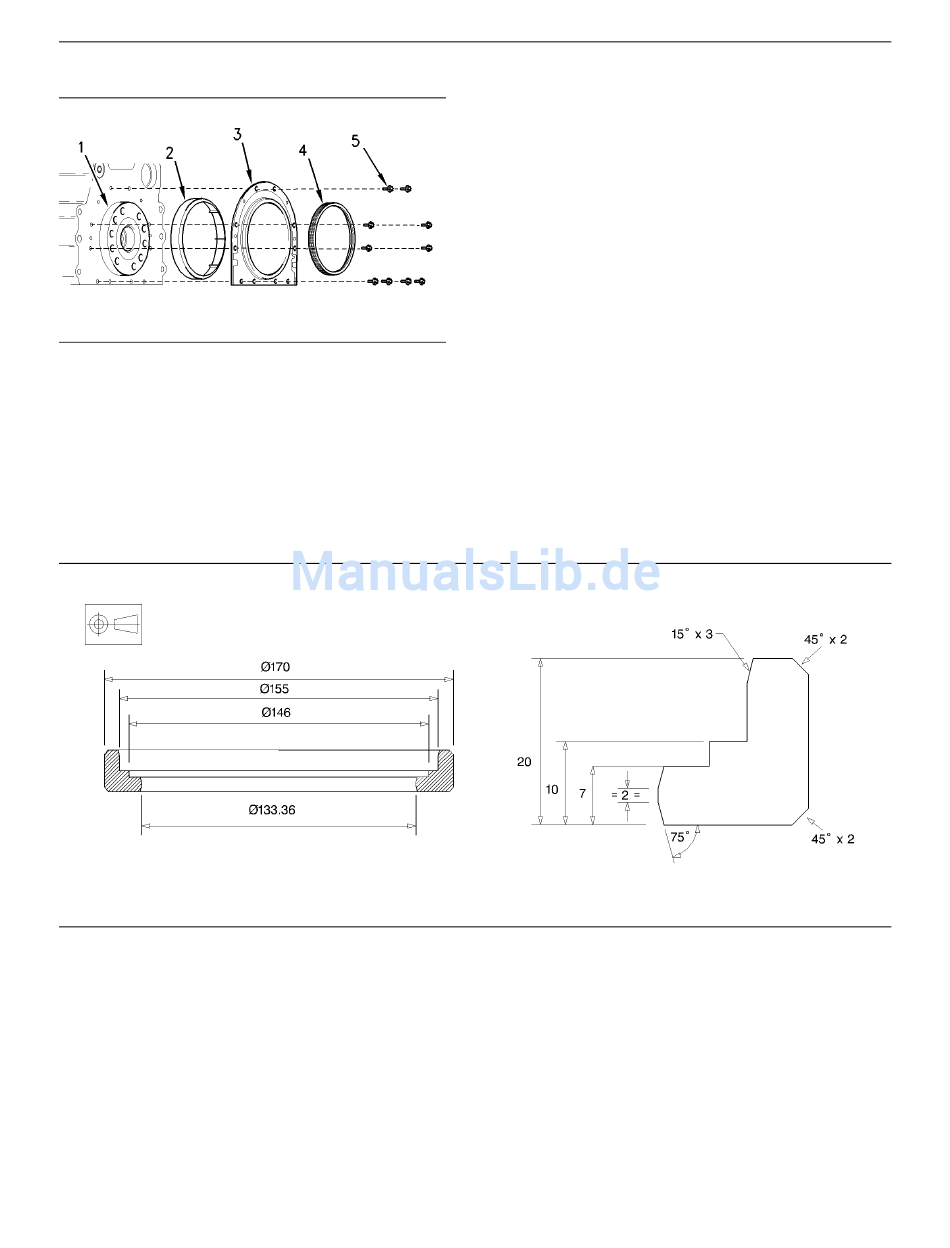

Abbildung 102
5. Die Baugruppe der hinteren
Kurbelwellendichtung (3) drehen, um die
Befestigungsschraubenlöcher in der Baugruppe
mit den Befestigungsschraubenlöchern in der
Rückseite des Zylinderblocks auszurichten.
6. Mit Hilfe der zehn Befestigungsschrauben (5) die
Baugruppe hinteren Kurbelwellendichtung (3)
lose am Zylinderblock befestigen.
Abbildung 103
Anmerkung: Das Ausrichtwerkzeug (4) ist zur
Zeit nicht von Perkins erhältlich. Sie Abbildung
103 für die erforderlichen Abmessungen, um ein
Ausrichtwerkzeug (4) vor Ort herzustellen.
7. Das Ausrichtwerkzeug (4) am
Kurbelwellenflansch (1) und über der
Baugruppe der hinteren Kurbelwellendichtung
(3) anbringen, um die Baugruppe mit dem
Kurbelwellenflansch auszurichten.
g01004915
55
Demontage und Montage
g00975010
