Einlass- und Auslassventile -
aus- und einbauen
Ausbauverfahren
Tabelle 3
Benötigte Werkzeuge
Teil-Nr.
21825496 Ventiltiefenlehre
21825666 Ventilfederspanner
27610235 Befestigungsschraubenadapter
Beginn:
a. Die Zylinderkopf-Baugruppe ausbauen. Siehe
dieses Handbuch Demontage und Montage,
"Zylinderkopf - ausbauen".
Anmerkung: Sicherstellen, dass die bearbeitete
Fläche des Zylinderkopfs auf einer sauberen,
weichen Oberfläche abgesetzt wird, um eine
Beschädigung der bearbeiteten Fläche zu verhüten.
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
Anmerkung: Für die Dreizylinder- und
Vierzylindermotoren wird das gleiche
Ausbauverfahren verwendet. Die Abbildungen
zeigen den Vierzylindermotor.
i02020042
Bezeichnung Anz.
1
1
1

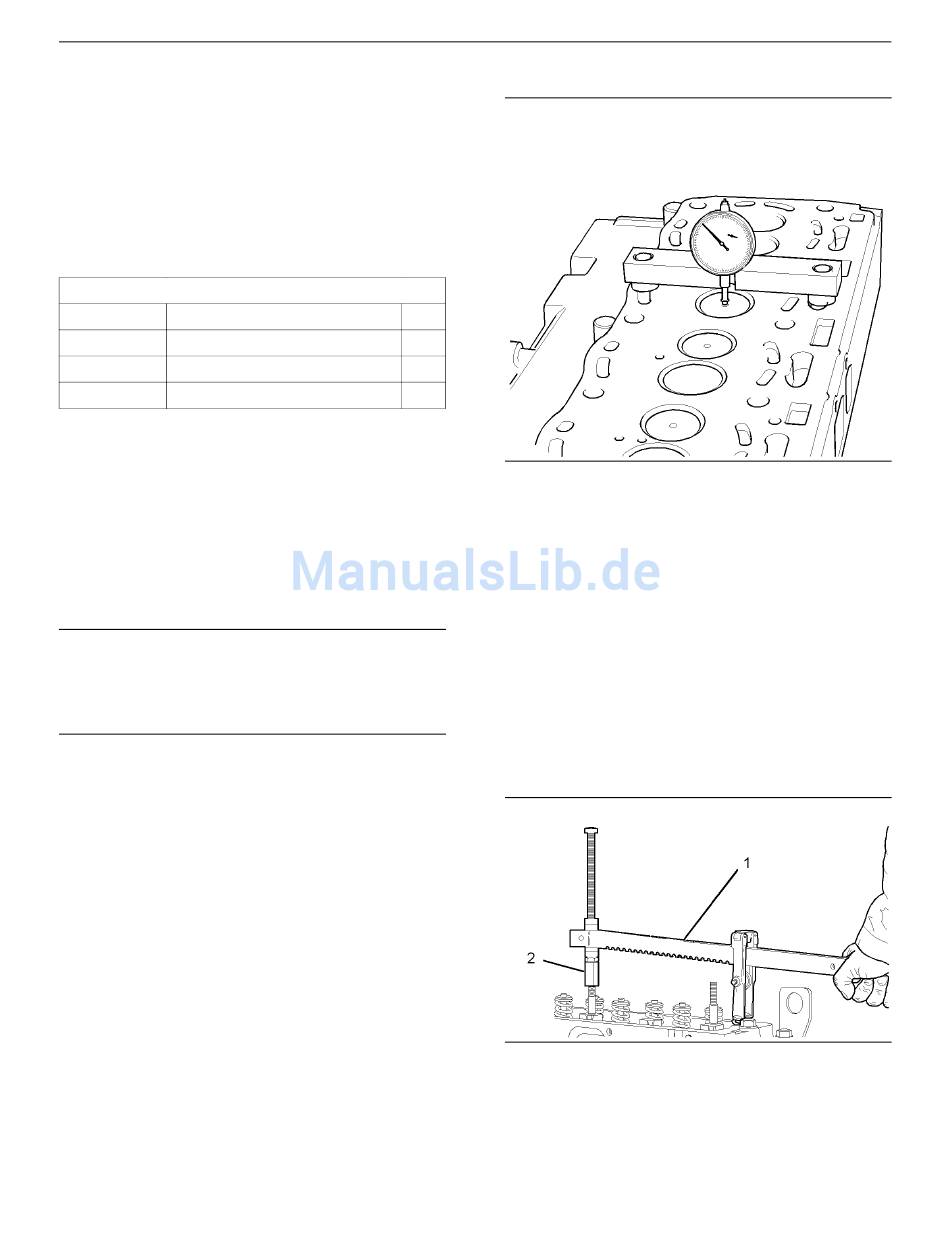

Abbildung 42
Beispiel
1. Eine Messuhr verwenden, um die Tiefe
der Ventile unterhalb der Oberfläche des
Zylinderkopfs zu messen, bevor die Ventilfedern
ausgebaut werden. Siehe Abbildung 42 und
Spezifikationen, "Zylinderkopfventile" für die
richtigen Abmessungen.
Anmerkung: Der Einlassventilteller hat einen
größeren Durchmesser als der Auslassventilteller.
2. Eine numerische Indexmarkierung an den
Einlassventil- und Auslassventiltellern anbringen,
so dass jedes Ventil bei der Montage in der
richtigen Reihenfolge eingebaut werden kann.
Abbildung 43
Beispiel
25
