Kraftstofffiltersockel - Aus- Und Einbauen - Lindner UNITRAC 92 Werkstatt-Handbuch

1. Die Außenflächen der Kraftstoffförderpumpe
(4) reinigen. Die Kraftstoffeinspritzpumpe (4)
anbringen und die Befestigungsschrauben (1)
und die neuenGummischeiben einbauen.
2. Die Staubschutzkappen von der
Kraftstoffförderpumpe entfernen. Die
Stopfenvon den Rohr-Baugruppen entfernen.
Die Rohr-Baugruppen (5) anschließen. Die
Rohr-Baugruppen (6) anschließen.
3. Die Kraftstoffrücklaufleitung an das
Anschlusstück(3) anschließen.
4. Die Kabelstrang-Baugruppe an den Anschluss(2)
anschließen.
5. Das Kraftstoffsystem entlüften. Siehe
das Betriebs- und Wartungshandbuch,
"Kraftstoffsystem - entlüften".
Kraftstofffiltersockel - aus- und
einbauen
Ausbauverfahren
Anmerkung: Für die Dreizylindermotoren gibt
es eine Option. Der Kraftstofffilter und die
Kraftstoffförderpumpe müssen nicht am Motor
sondern können an der Anwendung montiert
werden. Wenn dies der Fall ist, siehe die
entsprechenden Informationen des Erstausrüsters
sowie diese Informationen.
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
HINWEIS
Es muss darauf geachtet werden, dass während der
Durchführung von Inspektionen, Wartungsarbeiten,
Kontrollen sowie Einstell- und Reparaturarbeiten am
Motor keine Flüssigkeiten austreten können. Die
Flüssigkeiten müssen in geeigneten Behältern aufge-
fangen werden, wenn sie von Gehäusen abgelassen
oder wenn Flüssigkeiten enthaltende Bauteile aus-
einandergenommen werden.
Alle Flüssigkeiten entsprechend den geltenden Be-
stimmungen und Vorschriften entsorgen.
Anmerkung: Für die Dreizylinder- und
Vierzylindermotoren wird das gleiche
Ausbauverfahren verwendet. Die Abbildungen
zeigen den Vierzylindermotor.
i02020043

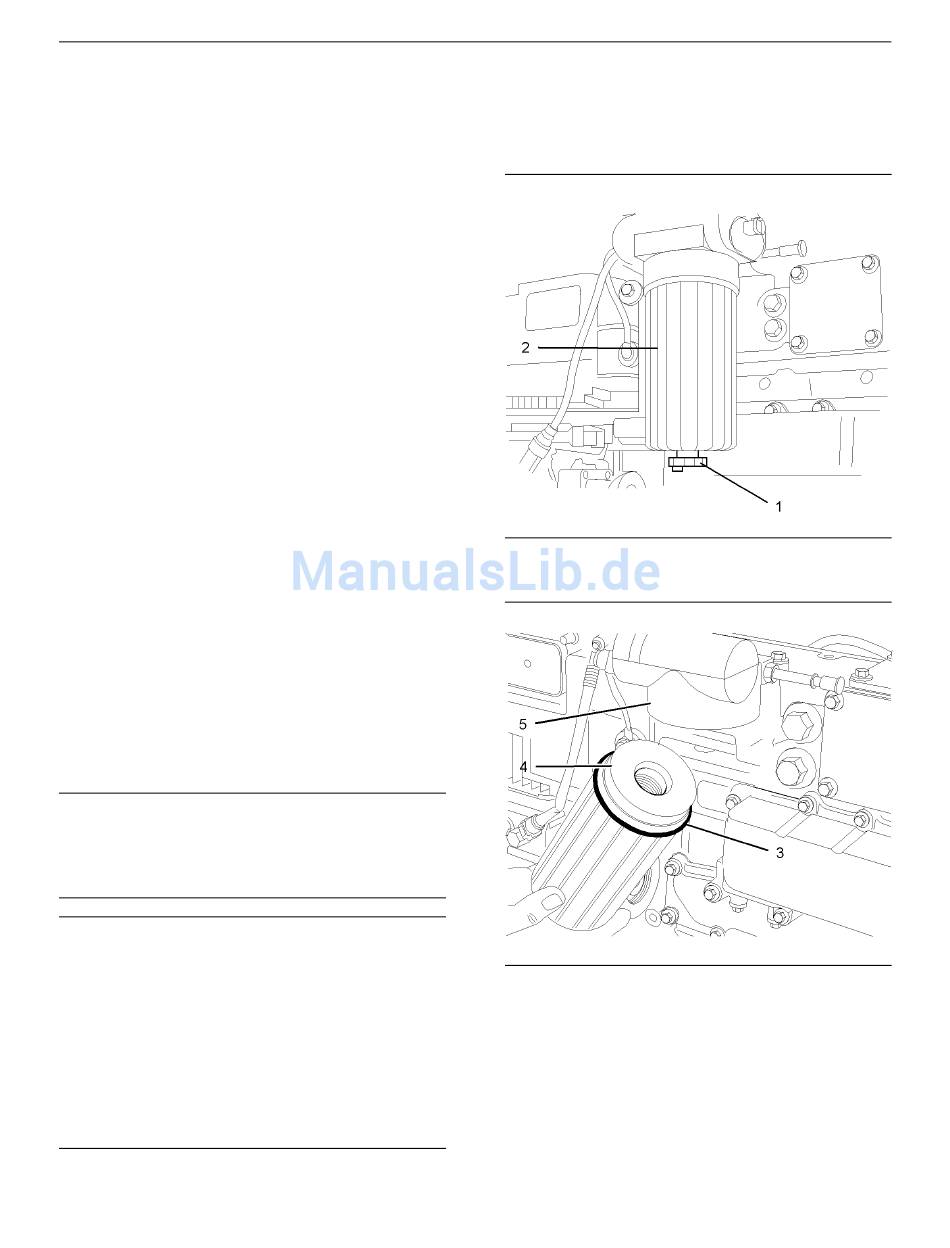

Abbildung 3
Beispiel
Abbildung 4
Beispiel
1. Einen geeigneten Behälter unter den Filter
stellen, um verschütteten Kraftstoff aufzufangen.
Die Außenflächen des Kraftstofffilters gründlich
reinigen. Den Ablass (1) öffnen, um den Kraftstoff
aus dem Filter abzulassen.
2. Einen geeigneten Bandschlüssel verwenden, um
das Filtergehäuse (2) zu lösen. Das Filtergehäuse
(2) vom Filterkopf (5) entfernen.
Demontage und Montage
g01010637
g01010595
5
