Lindner UNITRAC 92 Werkstatt-Handbuch Seite 125

26
Demontage und Montage

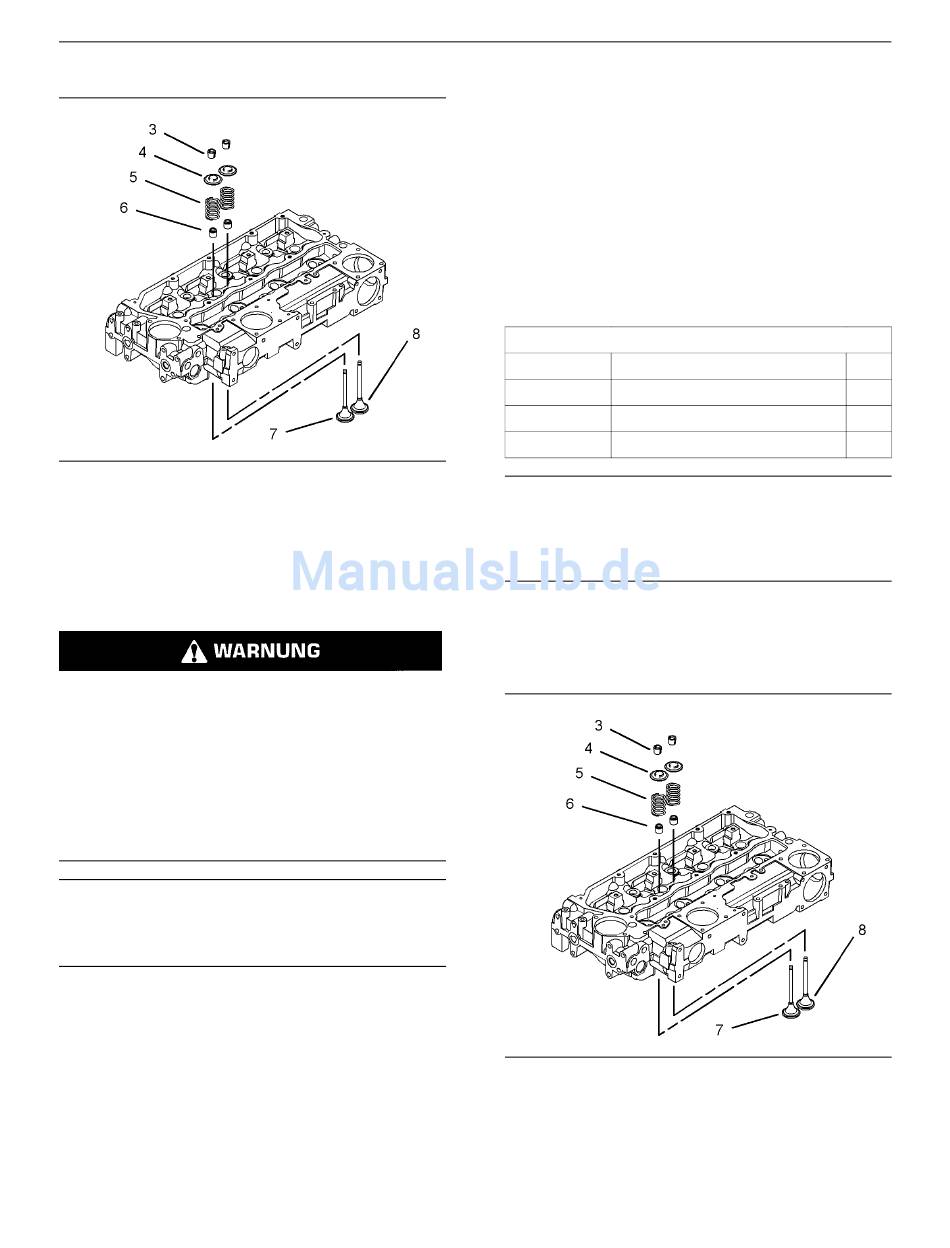

Abbildung 44
Beispiel
3. Den Ventilfederspanner 21825666 (1) und den
entsprechenden Befestigungsschraubenadapter
27610235 (2) am Zylinderkopf anbringen,
um die entsprechende Ventilfeder (5)
zusammenzudrücken.
Teile, die durch die Kraft einer freigelassenen
Feder weggeschleudert werden, können schwere
Verletzungen verursachen.
Sicherstellen, dass die notwendige Schutzaus-
rüstung getragen wird.
Das empfohlene Verfahren und alle empfohlenen
Werkzeuge verwenden, um die Federkraft zu ent-
spannen.
HINWEIS
Sicherstellen, dass die Ventilfeder im rechten Winkel
zusammengedrückt wird - andernfalls kann der Ven-
tilschaft beschädigt werden.
4. Die Ventilfeder (5) zusammendrücken.
5. Die Ventilhalter (3) entfernen.
6. Vorsichtig den Druck vom Ventilfederspanner
(1) nehmen. Den Ventilfederspanner (1) und
den Befestigungsschraubenadapter (2) vom
Zylinderkopf entfernen.
7. Den Ventilfederhalter (4) entfernen.
8. Die Ventilfeder (5) entfernen.
9. Die Ventilschaftdichtung (6) entfernen. Die
Ventilschaftdichtung (6) entfernen.
10. Das entsprechende Ventil (7 oder 8) ausbauen.
11. Schritt 3 bis Schritt 10 für jedes Einlassventil (7)
und für jedes Auslassventil (8) wiederholen.
Einbauverfahren
Tabelle 4
Teil-Nr.
21825666
27610235
21825496
g01015305
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
Anmerkung: Für die Dreizylinder- und
Vierzylindermotoren wird das gleiche
Einbauverfahren verwendet. Die Abbildungen
zeigen den Vierzylindermotor.
Abbildung 45
Beispiel
Benötigte Werkzeuge
Bezeichnung
Ventilfederspanner
Befestigungsschraubenadapter
Ventiltiefenlehre
HINWEIS
Anz.
1
1
1
g01015305
