Anmerkung: Die Druckscheiben (5) und (6)
werden an einem Hauptlager angebracht, um
das Kurbelwellen-Axialspiel zu begrenzen.
Diese Druckscheiben sind am Hauptlager Nr.
3 der Dreizylindermotoren und am mittleren
Hauptlager der Vierzylindermotoren angebracht.
Für die Dreizylinder- und Vierzylindermotoren
wird das gleiche Ausbauverfahren verwendet.
Die entsprechenden Abbildungen zeigen den
Vierzylindermotor.

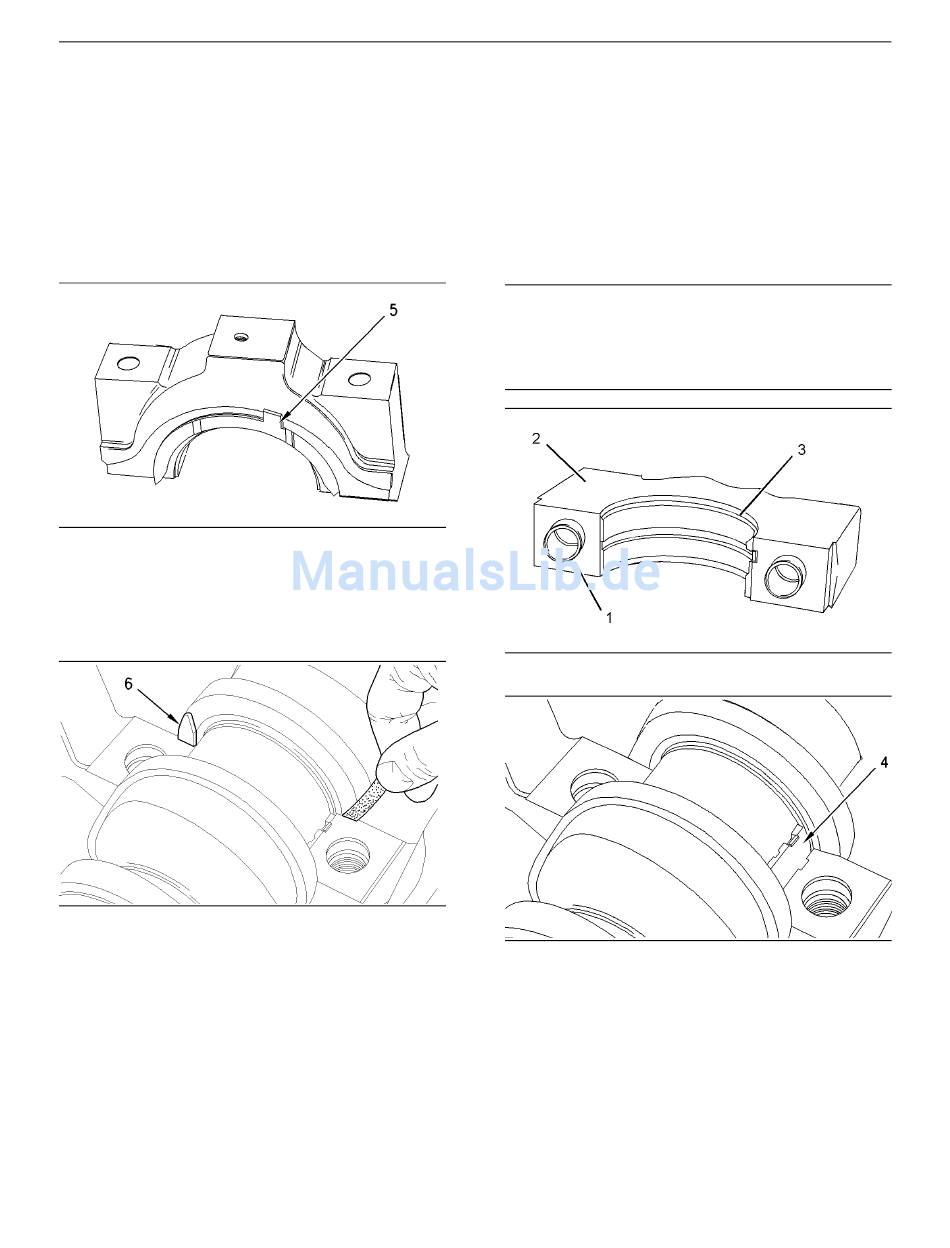

Abbildung 220
Beispiel
6. Die untere Hälfte der Druckscheibe (5) von jeder
Seite des entsprechenden Hauptlagerdeckels
entfernen.
Abbildung 221
Beispiel
7. Mit einem geeigneten Werkzeug die obere
Hälfte der Druckscheibe (6) von jeder Seite des
entsprechenden Hauptlagers im Zylinderblock
entfernen. Die Kurbelwelle vorsichtig drehen,
während an der Druckscheibe (6) gedrückt wird.
Bei Bedarf die Kurbelwelle zur Vorder- oder
Rückseite des Motors schieben, um eine stramm
sitzende Druckscheibe (6) zu lösen.
Kurbelwellen-Hauptlager -
einbauen
(Kurbelwelle in Stellung)
Einbauverfahren
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
g00934744
Abbildung 222
g00947753
Abbildung 223
Anmerkung: Sicherstellen, dass die unteren
Lagerschalen (3), die oberen Lagerschalen (4) und
die entsprechenden Hauptlagerdeckel (2) für den
Einbau in Sätzen und in der richtigen Reihenfolge
aufbewahrt werden.
1. Sicherstellen, dass alle Hauptlagerdeckel (2)
sauber und trocken sind. Sicherstellen, dass
beide Hohlstifte (1) unbeschädigt und sicher im
Hauptlagerdeckel (2) befestigt sind.
Demontage und Montage
i02020052
HINWEIS
g01026621
g00934767
