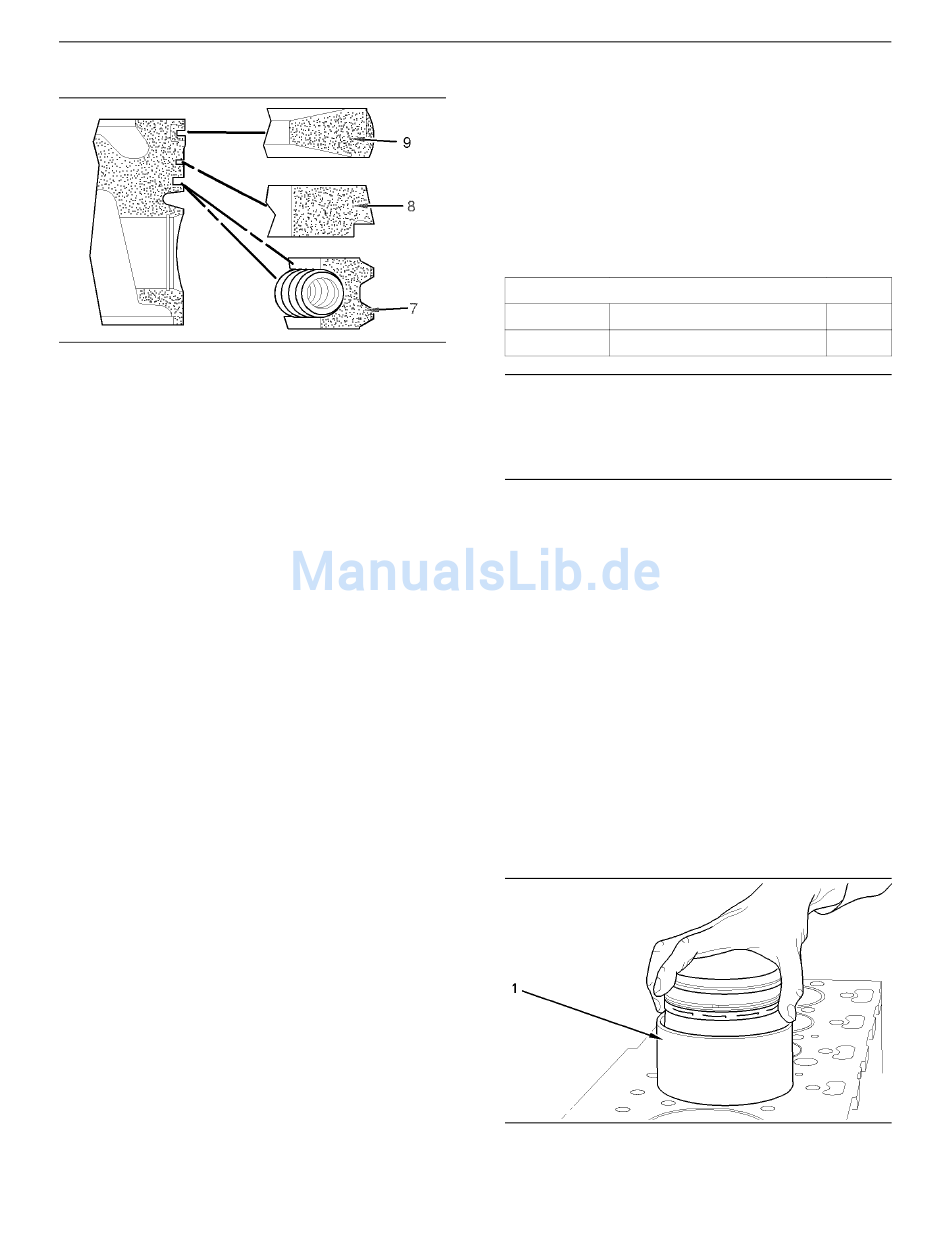

Abbildung 212
b. Den mittleren Kolbenring (8) mit der konischen
Seite in die zweite Nut am Kolben einbauen.
Die Kennzeichnung "TOP" muss zur Oberseite
des Kolbens gerichtet sein.
Anmerkung: Neue mittlere Kolbenringe haben eine
grüne Markierung, die sich auf der linken Seite
des Kolbenringspalts befinden muss, wenn der
Kolbenring eingebaut ist.
c. Den oberen Kolbenring (9) mit der Mantelseite
und dem Molybdäneinsatz in die obere Nut
am Kolben einbauen. Der obere Kolbenring
hat einen Trapezring. Die Kennzeichnung
"TOP" muss zur Oberseite des Kolbens
gerichtet sein.
Anmerkung: Neue obere Kolbenringe haben eine
rote Markierung, die sich auf der linken Seite
des Kolbenringspalts befinden muss, wenn der
Kolbenring eingebaut ist.
d. Die Kolbenringspalte müssen 120 Grad
voneinander versetzt sein.
Abschluss:
a. Die Kolben und Pleuelstangen einbauen.
Für das richtige Verfahren siehe Demontage
und Montage, "Kolben und Pleuelstangen -
einbauen".
Kolben und Pleuelstangen -
montieren
Einbauverfahren
Tabelle 27
Teil-Nr.
21825615
g01010865
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
1. Alle Komponenten gründlich reinigen.
2. Den Kolben und die Zylinderbohrung mit
sauberem Motoröl schmieren.
Anmerkung: Die Kolben und Pleuelstangen
werden an einen bestimmten Zylinder angepasst.
Sicherstellen, dass die Pleuelstange und die Kolben
in den richtigen Zylinder eingebaut werden.
3. Die Kurbelwelle drehen, bis sich der Pleuelzapfen
am unteren Totpunkt befindet. Den Pleuelzapfen
mit sauberem Motoröl schmieren.
4. Sicherstellen, dass die Kolben-Baugruppe mit
der richtigen Zylindernummer gekennzeichnet
ist.
5. Die Lagerschalen der Pleuelstangen mit
sauberem Motoröl schmieren.
Abbildung 213
6. Die Kolbenbuchse (1) mit sauberem Motoröl
schmieren und die Kolbenbuchse einbauen.
Demontage und Montage
Benötigte Werkzeuge
Bezeichnung
Kolbenbuchse (Einbauwerkzeug)
HINWEIS
103
i02020080
Anz.
1
