Lindner UNITRAC 92 Werkstatt-Handbuch Seite 188

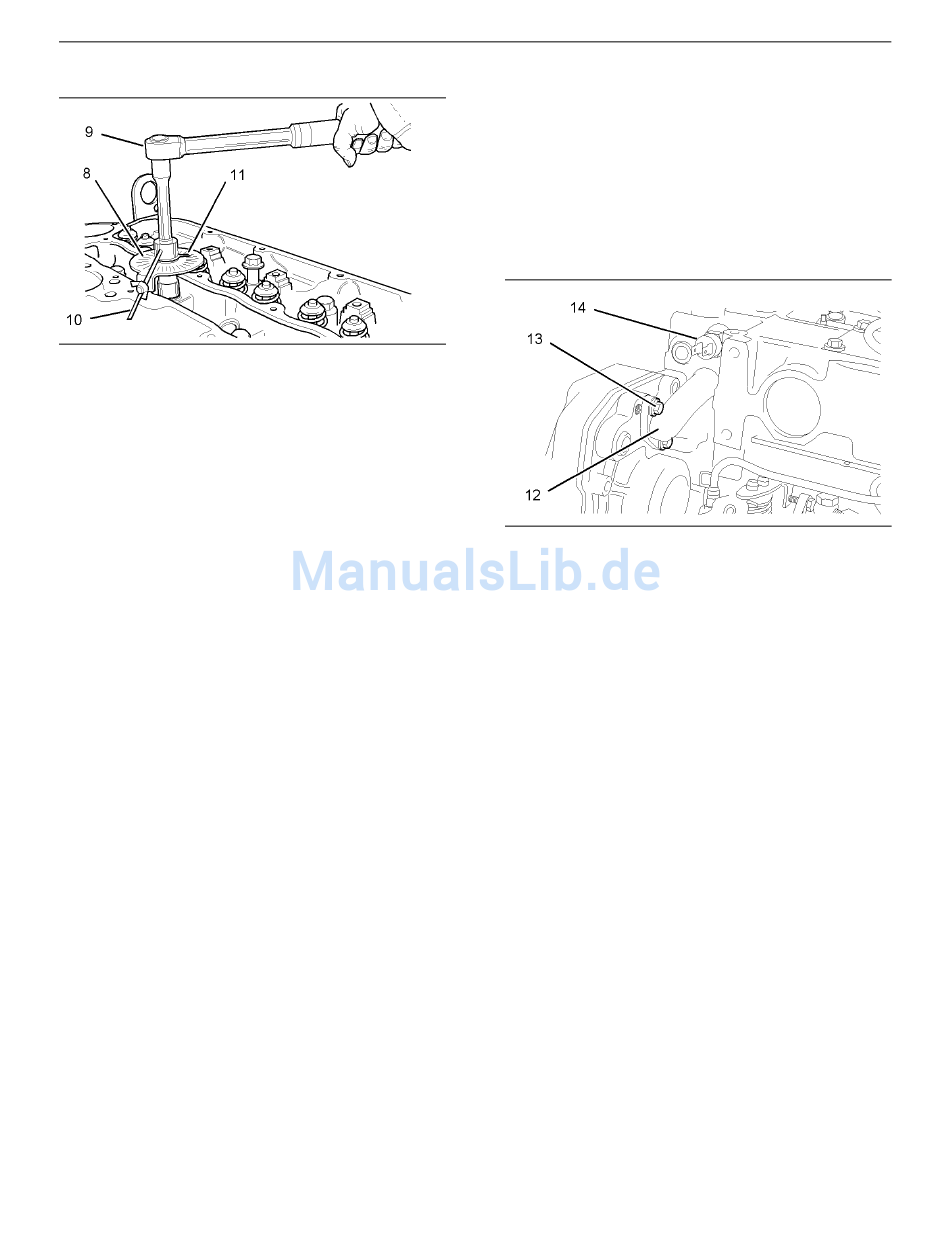

Abbildung 182
Beispiel
11. Die Winkelanzeige 21825607 verwenden, um
das richtige Enddrehmoment zu erzielen.
12. Die Winkelanzeige (8) an einem geeigneten
Ratschenschlüssel (9) anbringen. Siehe
die entsprechende Abbildung für die erste
Befestigungsschraube (6) der Anziehreihenfolge,
Abbildung 179 für den Dreizylindermotor und
Abbildung 180 für den Vierzylindermotor.
Den Anschlag (10) gegen einen geeigneten
Überstand am Zylinderkopf (2) setzen, damit
sich die Winkelanzeige (8) nicht im Uhrzeigersinn
drehen kann. Den Zeiger (11) der Winkelanzeige
(8) mit dem entsprechenden Winkel an der
Skalenscheibe der Winkelanzeige ausrichten.
Die entsprechende Befestigungsschraube (6)
festziehen, bis der Zeiger mit der Null an der
Skalenscheibe der Winkelanzeige(8) ausgerichtet
ist.
13. Schritt 12 für alle Zylinderkopf-
Befestigungsschrauben (6) in der richtigen
Anziehreihenfolge wiederholen. Siehe Abbildung
179 für die Dreizylindermotoren und Abbildung
180 für die Vierzylindermotoren.
Anmerkung: Die folgende alternative Methode
kann verwendet werden, wenn die Winkelanzeige
21825607 nicht verfügbar ist.
Anmerkung: 225 Grad entsprechen 3,75
Flachstellen an der Befestigungsschraube und
270 Grad entsprechen 4,5 Flachstellen an der
Befestigungsschraube.
14. Eine Indexmarkierung am Zylinderkopf (2)
anbringen, die sich in einer Linie mit einer Ecke
jeder Befestigungsschraube (6) befindet. Eine
andere Markierung entgegen dem Uhrzeigersinn
und am richtigen Winkel für die Länge der
Befestigungsschraube (6) an der Kante der
Befestigungsschraube anbringen.
15. Die Befestigungsschrauben (6) für den
Zylinderkopf (2) in nummerischer Reihenfolge
festziehen. Siehe Abbildung 179 für die
Dreizylindermotoren und Abbildung 180 für die
Vierzylindermotoren.
16. Die kurzen Befestigungsschrauben (2, 5, 6, 7
und 8) bzw. die kurzen Befestigungsschrauben
(2, 5, 6, 7, 8, 9 und 10) um weitere 225 Grad
festziehen.
g01040089
Abbildung 183
Beispiel
17. POWERPART-Gummischmierfett (rot) 21820221
auf die neuen O-Ringe auftragen, bevor die
O-Ringe am Umgehungsrohr (12) angebracht
werden. Die neuen O-Ringe am Umgehungsrohr
(12) anbringen. Das Umgehungsrohr (12)
in den Zylinderkopf (2) einbauen. Die
Befestigungsschrauben (13) anbringen.
18. Die Kabelstrang-Baugruppe an den
Kühlmitteltemperatursensor (14) anschließen.
Abschluss:
a. Die Glühkerzen einbauen. Siehe dieses
Handbuch Demontage und Montage,
"Glühkerzen - ausbauen und einbauen".
b. Die Kipphebelwelle und die Stößelstangen
einbauen. Siehe dieses Handbuch Demontage
und Montage, "Kipphebelwelle und Stößelstange
- einbauen".
c. Den Abgaskrümmer einbauen. Siehe dieses
Handbuch Demontage und Montage,
"Auspuffkrümmer - ausbauen und einbauen".
d. Die Einspritzventile einbauen. Siehe dieses
Handbuch Demontage und Montage,
"Einspritzventile - einbauen".
e. Das Rohr für die Ladedrucksteuerung, falls
vorhanden, anbringen.
89
Demontage und Montage
g01040100
