Turbolader - Lindner UNITRAC 92 Werkstatt-Handbuch

Tabelle 3
Abmessung
Breite (A)
Länge (B)
Diagonale (C)

Turbolader

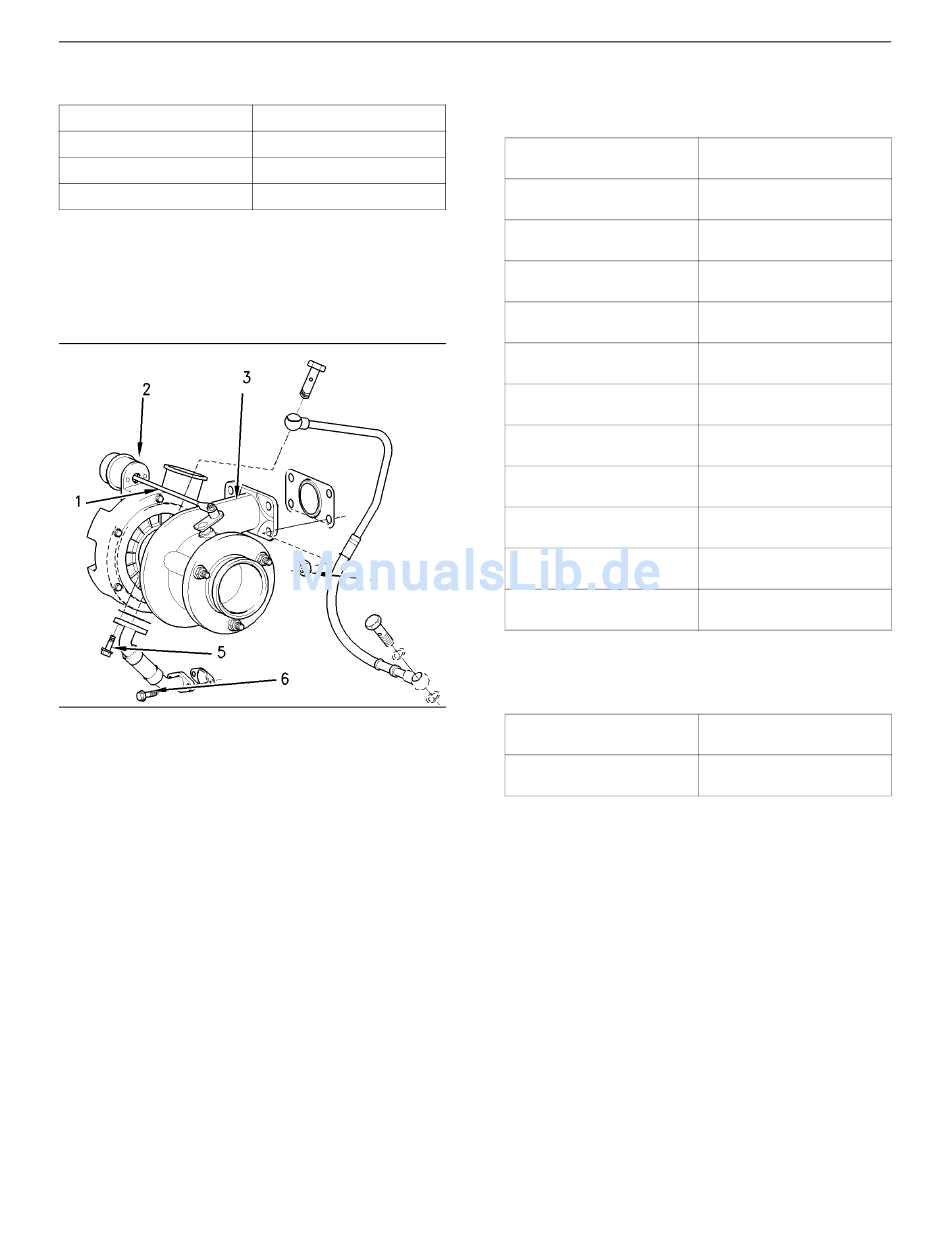

Abbildung 22
Typischer Turbolader
(1) Stellgliedstange
(2) Stellglied
(3) Turbolader
(4) Die Muttern mit folgendem Anziehdrehmoment
anziehen. .................................. 47 Nm (34 lb ft)
(5) Die Schraube mit folgendem Anziehdrehmoment
anziehen. .................................... 9 Nm (80 lb in)
(6) Die Schraube mit folgendem Anziehdrehmoment
anziehen. .................................. 22 Nm (16 lb ft)
Max. Prüfdruck für den Ladedruckregler ... 205 kPa
Bewegung des Stangenstellgliedes ............... 1 mm
Max. zulässiger Verzug
0,03 mm (0,0018 inch)
0,05 mm (0,0019 inch)
0,05 mm (0,0019 inch)
i02019878
g00991357
(30 psi)
(0,0394 inch)
Vierzylindermotor
Tabelle 4
Teilenummer des
Turboladers
2674A200
2674A201
2674A202
2674A209
2674A211
2674A215
2674A223
2674A224
2674A225
2674A226
2674A227
Dreizylindermotor
Tabelle 5
Teilenummer des
Turboladers
2674A405
13
Technische Daten
Druck des Ladedruckreglers
100 ± 5 kPa
(14,5040 ± 0,7252 psi)
110 ± 5 kPa
(15,9544 ± 0,7252 psi)
128 ± 5 kPa
(18,5651 ± 0,7252 psi)
100 ± 5 kPa
(14,5040 ± 0,7252 psi)
128 ± 5 kPa
(18,5651 ± 0,7252 psi)
128 ± 5 kPa
(18,5651 ± 0,7252 psi)
136 ± 5 kPa
(19,7254 ± 0,7252 psi)
136 ± 5 kPa
(19,7254 ± 0,7252 psi)
136 ± 5 kPa
(19,7254 ± 0,7252 psi)
100 ± 5 kPa
(14,5040 ± 0,7252 psi)
128 ± 5 kPa
(18,5651 ± 0,7252 psi)
Druck des Ladedruckreglers
100 ± 3 kPa
(14,5040 ± 0,4351 psi)
