46
Prüfungen und Einstellungen

Zylinderkopf - kontrollieren

1. Den Zylinderkopf aus dem Motor ausbauen.
2. Das Wasserthermostatgehäuse ausbauen.
3. Den Zylinderkopf auf Anzeichen von Gas- oder
Kühlmittelundichtigkeit untersuchen.
4. Die Ventilfedern und die Ventile ausbauen.
5. Die Unterseite des Zylinderkopfes gründlich
säubern. Die Kühlmittel-Durchlasskanäle
und die Schmieröl-Durchlasskanäle säubern.
Sicherstellen, dass die Kontaktflächen von
Zylinderkopf und Zylinderblock sauber, glatt und
eben sind.
6. Die Unterseite des Zylinderkopfes auf
Lochfraß, Korrosion und Risse überprüfen. Den
Bereichumdie Ventilsitzringe und die Bohrungen
für die Pumpendüsenelemente herum sorgfältig
überprüfen.
7. Den Zylinderkopf aufUndichtigkeit beieinem
Druck von200 kPa (29 psi) überprüfen.

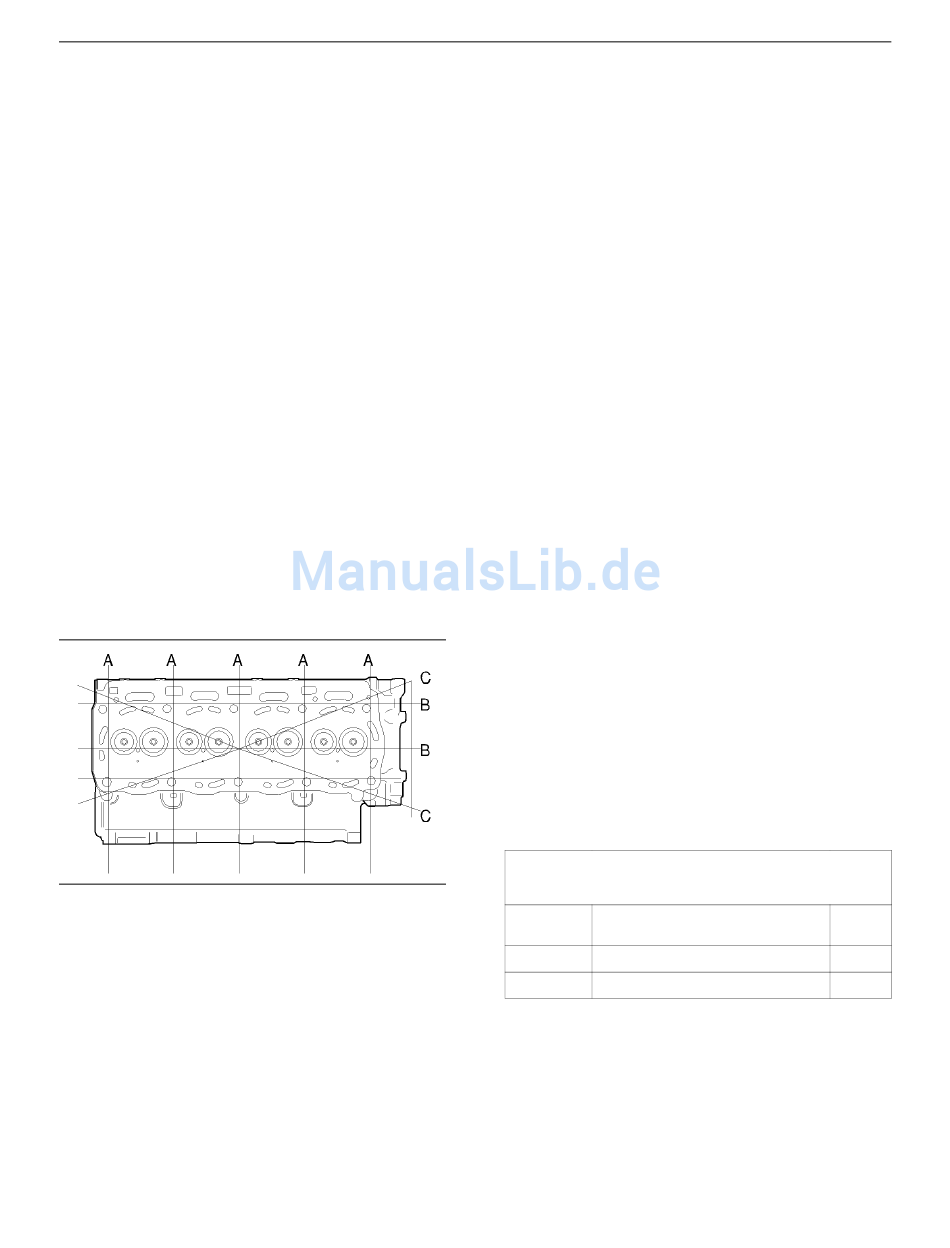

Abbildung 39
Ebenheit des Zylinderkopfes (Typisches Beispiel)
(A) Seite zu Seite
(B) Stirn zu Stirn
(C) Diagonal
8. Die Ebenheit des Zylinderkopfes messen. Die
Ebenheit des Zylinderkopfes mit einem Haarlineal
und einer Fühllehre messen.
•
Den Zylinderkopf von einer Seite zur
gegenüberliegenden Seite messen (A).
• Den Zylinderkopf von einer Stirnseite zur
gegenüberliegenden Stirnseite messen (B).
• Den Zylinderkopf von einer Ecke zur
i02020600
gegenüberliegenden Ecke messen (C).
Hinsichtlich der Anforderungen an die Ebenheit
siehe Spezifikationen, "Zylinderkopf".

Nacharbeiten des Zylinderkopfes

Die Unterseite des Zylinderkopfes kann geplant
werden, wenn eine der folgenden Bedingungen
vorliegt.
• Die Ebenheit der Zylinderkopf-Unterseite
entspricht nichtder Spezifikation.
•
Die Unterseite des Zylinderkopfes ist durch
Lochfraß, Korrosion oder Verschleiß beschädigt.
Anmerkung: Nachdem der Zylinderkopf bearbeitet
wurde, muss die Dicke des Zylinderkopfes min.
117,20 mm (4,614 inch) betragen.
Wenn die Unterseite des Zylinderkofes
nachbearbeitet wurde, müssen die Vertiefungenim
Zylinderkopf für die Ventilsitzringe bearbeitet
werden. Die Ventilsitzringe müssen an der
Seite, die in den Zylinderkopf eingesteckt wird,
geschliffen werden. Beim Schleifen dieser Fläche
darauf achten, dass nichts über die Unterseite
des Zylinderkopfes übersteht. Hinsichtlich der
korrekten Abmessungen siehe Spezifikationen,
"Zylinderkopfventile".
Kolben - Überstand
kontrollieren
Tabelle 10
g01012606
ET-Num-
mer
21825617
21825496
Liegt die Höhe, mit der der Kolben aus der
Zylinderbohrung heraussteht, nicht innerhalb der
Toleranz, die im Handbuch Spezifikationen, "Kolben
und Ringe" angegeben ist, muss das Lager des
Kolbenbolzens überprüft werden. Siehe Prüfungen
und Einstellungen, "Pleuelstange - inspizieren".
Falls eines der folgenden Teile ausgewechselt oder
nachbearbeitet wird, muss die Kolbenhöhe über
dem Zylinderblock gemessen werden:
Benötigte Werkzeuge
Bezeichnung
Messuhr
Messuhrhalter
i02020594
Anz.
1
1
