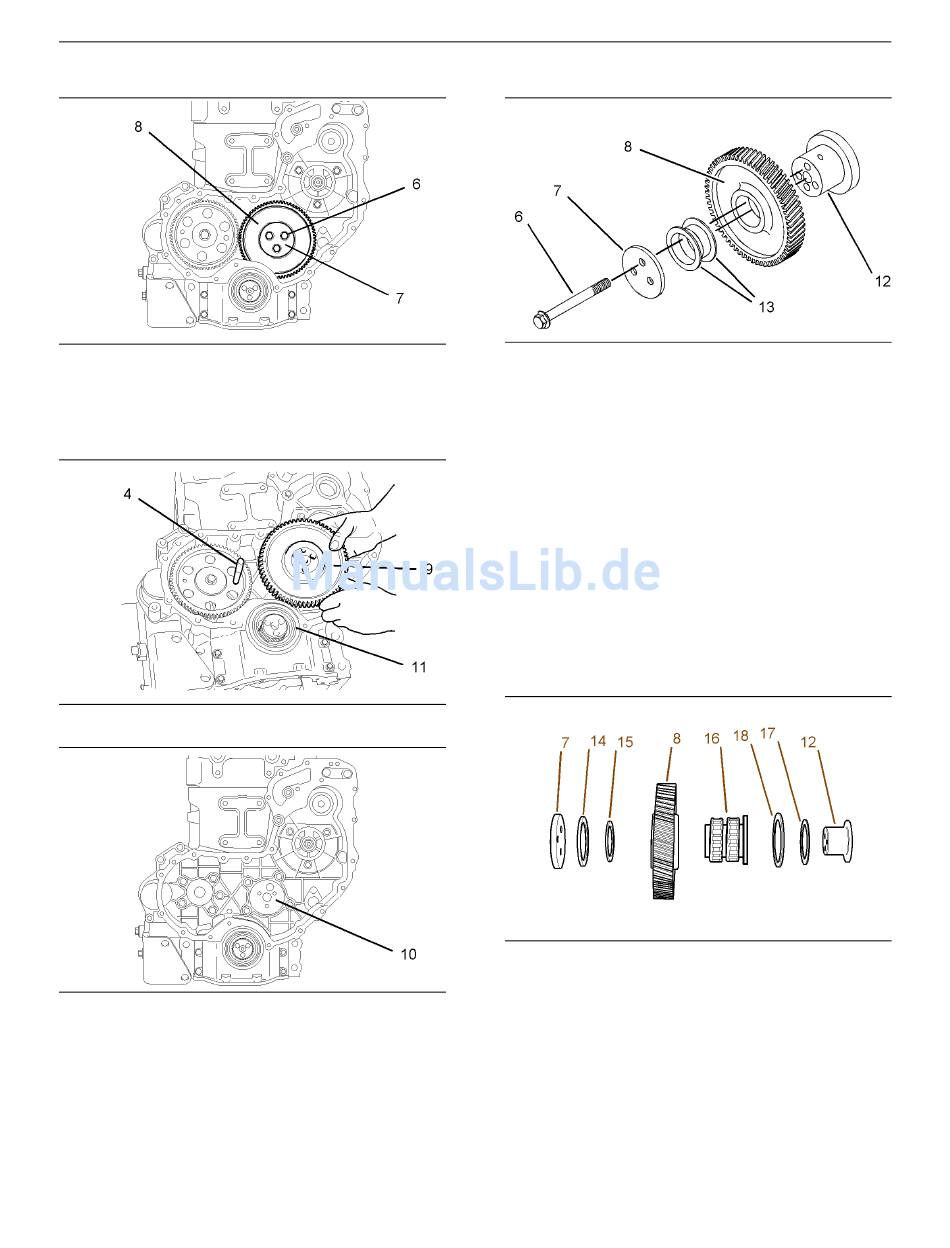

Lindner UNITRAC 92 Werkstatt-Handbuch Seite 168

Abbildung 129
5. Die drei Befestigungsschrauben (6) vom
Zwischenrad (8) entfernen. Die Platte (7) vom
Zwischenrad (8) entfernen.
Abbildung 130
Abbildung 131
g01038900
Abbildung 132
Standard-Zwischenrad-Baugruppe
6. Die Baugruppe (9) des Zwischenrads(8) und die
Nabe aus der Vertiefung (10) im Zylinderblock
entfernen. Die Baugruppe (9) muss über das
Gehäuse der vorderen Kurbelwellendichtung
(11) gehoben werden, während die Baugruppe
nach vorne bewegt wird.
7. Die Baugruppe (9) des Zwischenrads (8) und die
Nabe auseinanderbauen. Zum Auseinanderbau
der Standard-Baugruppe (9) die Nabe (12) aus
dem Zwischenrad (8) schieben. Die Buchsen
(13) im Zwischenrad (8) auf Abnutzung und/oder
Beschädigung kontrollieren. Bei Bedarf die
Buchsen (13) von jeder Seite des Zwischenrads
(8) entfernen.
g01023843
Abbildung 133
HD-Zwischenrad-Baugruppe
g01038902
8. Zum Auseinanderbau des HD-Zwischenrads
die Nabe (12) aus der Lager-Baugruppe
(16) pressen. Den Sprengring (14) und
die Druckscheibe (15) vom Zwischenrad
(8) entfernen. Wenn die Lager-Baugruppe
(16) abgenutzt und/oder beschädigt ist, die
Lager-Baugruppe aus dem Zwischenrad (8)
schieben. Die Lager-Baugruppe (16) entfernen.
Den Sprengring (17) und die Druckscheibe (18)
entfernen.
69
Demontage und Montage
