Schwungradgehäuse
Vier Zylinder

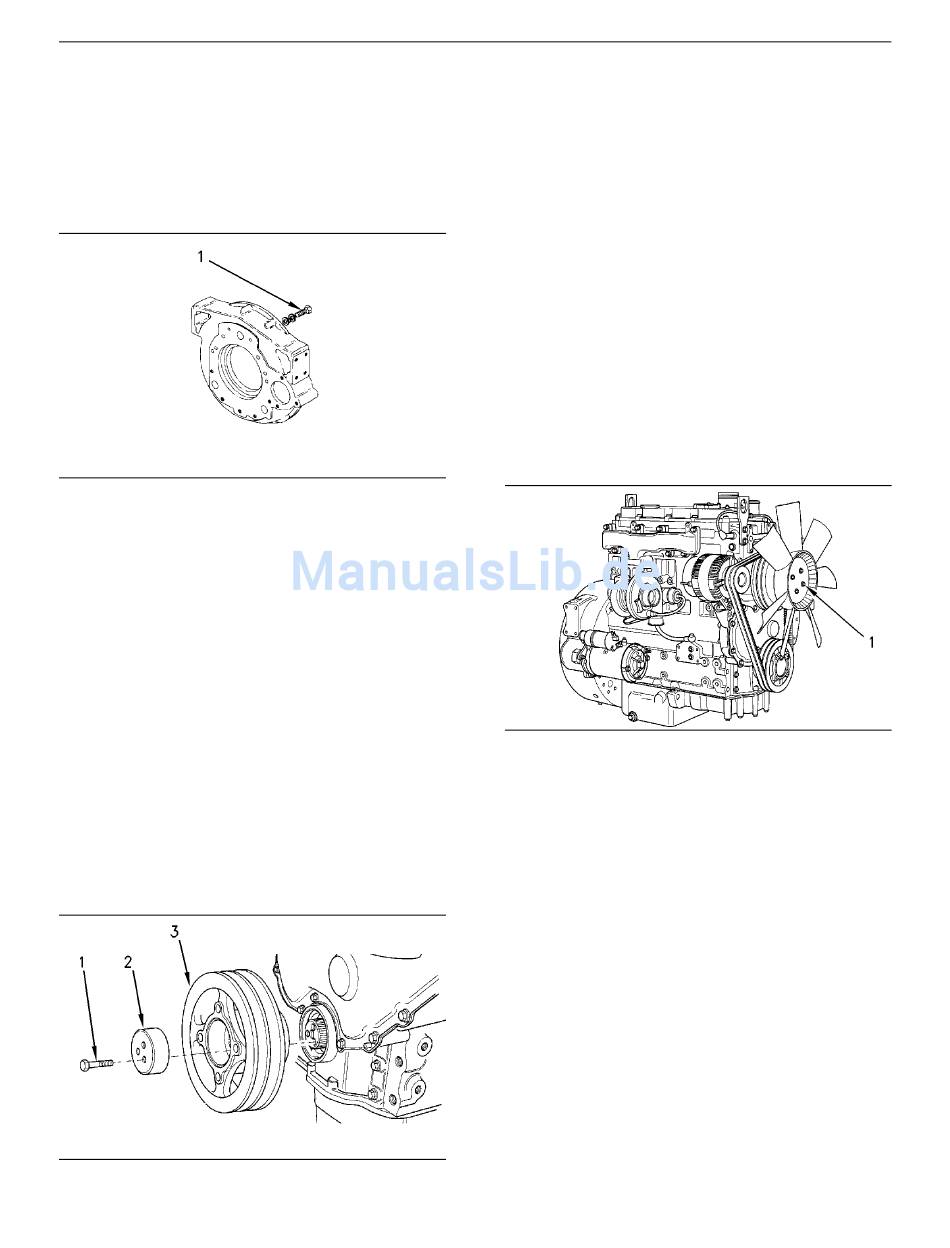

Abbildung 76
(1) Schraube
Die Schrauben des gusseisernen
Schwungradgehäuses mit folgendem
Anziehdrehmoment anziehen:
M10 "8.8" .................................. 44 Nm (33 lb ft)
M10 "10.9" ................................ 63 Nm (47 lb ft)
M12 "8.8" .................................. 75 Nm (55 lb ft)
M12 "10.9" .............................. 115 Nm (85 lb ft)
Drei Zylinder
Der Dreizylindermotor ist mit einer Stützplatte
ausgerüstet.
Kurbelwellen-Riemenscheibe
Abbildung 77
Typische Riemenscheibe
Anmerkung: Vor dem Einsetzen der Schrauben das
i02019902
Gewinde der Schrauben mit sauberem Motoröl
schmieren.
(1) Die drei Schrauben der Kurbelwellen-
Riemenscheibe mit folgendem
Anziehdrehmoment anziehen. .............. 115 Nm
Anmerkung: Das Anziehdrehmoment der Schrauben
(1) zweimal nachkontrollieren.
(2) Druckblock
(3) Kurbelwellen-Riemenscheibe
Lüfterantrieb
g00631781
Abbildung 78
Typischer Lüfterantrieb
(1) Die Schrauben des Lüfterantriebs mit folgendem
Anziehdrehmoment anziehen. .. 22 Nm (16 lb ft)
i02019887
Die Schrauben, mit denen die Lüfter-
Antriebsriemenscheibe an der Nabe befestigt wird,
mit folgendem Anziehdrehmoment anziehen (nicht
gezeigt). .......................................... 22 Nm (16 lb ft)
Lüfterantriebsgehäuse
Die Schrauben, mit denen das
Lüfterantriebsgehäuse am Zylinderkopf
befestigt wird, mit folgendem Anziehdrehmoment
anziehen (nicht gezeigt). ................ 44 Nm (32 lb ft)
Lagerbohrung für das
Gehäuse ............................... 61,986 bis 62,005 mm
Durchmesser des äußeren
g00915497
Lagers ................................... 61,987 bis 62,000 mm
39
Technische Daten
(85 lb ft)
i02019893
g00926178
(2,4404 bis 2,4411 inch)
(2,4404 bis 2,4409 inch)
