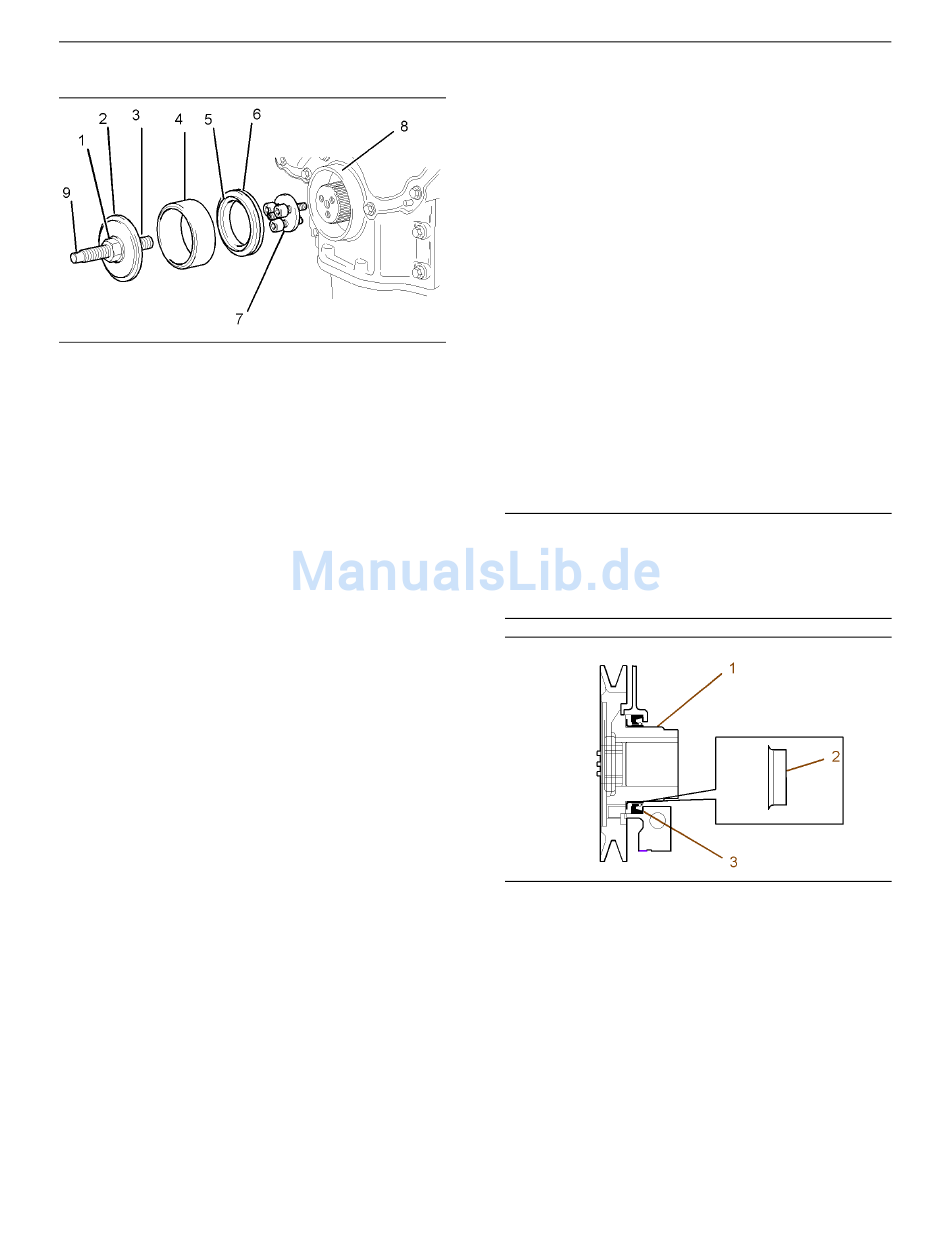

Abbildung 112
Anmerkung: Eine Buchse (5) ist an der neuen
vorderen Kurbelwellendichtung (6) angebracht. Die
Buchse (5) zu diesem Zeitpunkt nicht entfernen. Die
neue vordere Kurbelwellendichtung (6) wegwerfen,
wenn die Buchse (5) nicht an der neuen vorderen
Kurbelwellendichtung angebracht ist.
3. Die Befestigungsplatte 21825580 (7) an der
Vorderseite der Kurbelwelle anbringen.
4. Die Mutter (1) und die Druckplatte 21825578 (2)
an der Gewindestange (3) anbringen.
Anmerkung: Die vordere Kurbelwellendichtung (6)
nicht schmieren. Das Öldichtungsgehäuse (8) nicht
schmieren.
5. Die Baugruppe der Buchse (5) und der vorderen
Kurbelwellendichtung (6) mit der Vorderseite des
Öldichtungsgehäuses (8) ausrichten.
6. Den Adapter 27610217 (4) an der Buchse (5)
anbringen.
7. Die Druckplatte (2) am Adapter (4) anbringen und
die Gewindestange (3) an der Befestigungsplatte
(7) festziehen. Die Ausrichtung der Baugruppe
und der vorderen Kurbelwellendichtung (6) mit
dem Öldichtungsgehäuse (8) kontrollieren.
8. Eine geeignete Stange durch das Loch (9) in der
Gewindestange (3) einsetzen, um zu verhindern,
dass sich die Gewindestange dreht, während
die Mutter (1) festgezogen wird. Die Mutter (1)
festziehen, um die vordere Kurbelwellendichtung
(6) in das Öldichtungsgehäuse (8) zu drücken.
Die Mutter (1) weiter festziehen, bis die Dichtung
die Unterseite des Öldichtungsgehäuses (8)
berührt.
9. Teile (1), (2), (3) und (4) entfernen.
10. Die Buchse (5) gegen den Uhrzeigersinn drehen
und gleichzeitig herausziehen, um sie aus dem
Öldichtungsgehäuse (8) zu entfernen. Den
Adapter (7) entfernen.
11. Die Kurbelwellen-Riemenscheibe sofort
einbauen. Siehe dieses Handbuch Demontage
und Montage, "Kurbelwellen-Riemenscheibe -
ausbauen und einbauen".
Kurbelwellen-
Verschleißbuchse (vorne)
- ausbauen
g01020716
Ausbauverfahren
Beginn:
a. Die Kurbelwellen-Riemenscheibe (1)ausbauen.
Siehe dieses Handbuch Demontage und
Montage, "Kurbelwellen-Riemenscheibe -
ausbauen und einbauen".
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
Abbildung 113
Anmerkung: Eine neue vordere
Kurbelwellendichtung (3) muss eingebaut werden,
wenn eine neue Kurbelwellen-Verschleißbuchse
(vorne) (2) eingebaut wird.
1. Die vordere Kurbelwellendichtung (3) entfernen.
Siehe dieses Handbuch Demontage und
Montage, "Vordere Kurbelwellendichtung -
ausbauen". Die vordere Kurbelwellendichtung
(3) wegwerfen.
Demontage und Montage
i02020065
HINWEIS
g01020971
