11. Die verriegelte Welle der
Kraftstoffeinspritzpumpe lösen. Zum Entriegeln
der Welle der Bosch-Kraftstoffeinspritzpumpe
EPVE, die Sicherungsschraube (7) lösen und die
Scheibe (8) anbringen. Die Sicherungsschraube
(7) an der Scheibe (8) mit 12 Nm (9 lb ft)
festziehen.

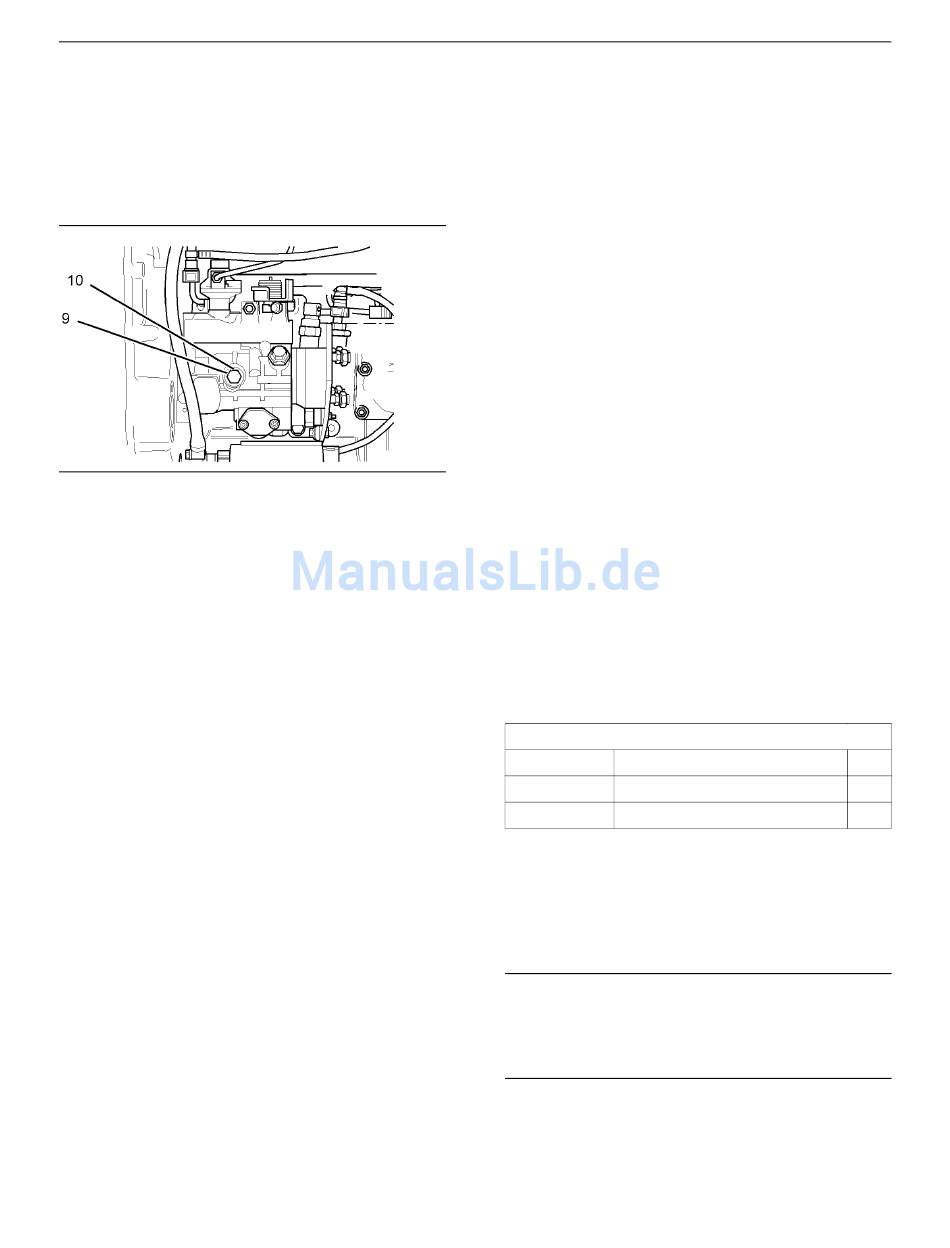

Abbildung 126
Dreizylinder- und Vierzylindermotoren
12. Zum Entriegeln der Welle der Delphi-
Kraftstoffeinspritzpumpe DP210, die
Sicherungsschraube (9) lösen und die Scheibe
(10) verschieben. Die Sicherungsschraube (9) an
der Scheibe (10) mit 12 Nm (9 lb ft) festziehen.
13. Die Mutter (6) mit einem erhöhten Drehmoment
von 90 Nm (66 lb ft) festziehen. Siehe Abbildung
124.
14. Die Einstellstifte (4) und (5) entfernen. Siehe
Abbildung 123.
15. Das Flankenspiel des
Kraftstoffeinspritzpumpenrads (3)
messen. Siehe das Handbuch Spezifikationen,
"Zahnradgruppe (vorne)" für weitere
Informationen.
16. Das Axialspiel des Zwischenrads (2) messen.
Siehe dieses Handbuch Demontage und
Montage, "Zwischenrad - ausbauen und
einbauen" und das Handbuch Spezifikationen,
"Zahnradgruppe (vorne)" für weitere
Informationen.
17. Das Flankenspiel des Zwischenrads (2)
messen. Siehe dieses Handbuch Demontage
und Montage, "Zwischenrad - ausbauen und
einbauen" und das Handbuch Spezifikationen,
"Zahnradgruppe (vorne)" für weitere
Informationen.
18. Das Axialspiel des Nockenwellenrads (1)
messen. Siehe dieses Handbuch Demontage
und Montage, "Nockenwellenrad - ausbauen und
einbauen".
19. Das Flankenspiel des Nockenwellenrads
(1) messen. Siehe dieses Handbuch
Demontage und Montage, "Nockenwellenrad -
ausbauen und einbauen" und das Handbuch
Spezifikationen, "Zahnradgruppe (vorne)" für
weitere Informationen.
20. Jedes Zahnrad mit etwas sauberem
Motorschmieröl schmieren.
Abschluss:
a. Den vorderen Deckel einbauen. Siehe dieses
Handbuch Demontage und Montage, "Vorderer
Deckel - ausbauen und einbauen".
b. Die Glühkerzen einbauen. Siehe dieses
Handbuch Demontage und Montage,
"Glühkerzen - ausbauen und einbauen".
c. Die Kipphebelwelle einbauen. Siehe dieses
Handbuch Demontage und Montage,
g01023253
"Kipphebelwelle und Stößelstange - einbauen".
Zwischenrad - aus- und
einbauen
Ausbauverfahren
Tabelle 17
Teil-Nr.
27610212
27610211
Beginn:
a. Den vorderen Deckel ausbauen, wenn er noch
nicht ausgebaut wurde. Siehe dieses Handbuch
Demontage und Montage, "Vorderer Deckel -
ausbauen und einbauen".
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
Demontage und Montage
Benötigte Werkzeuge
Teilename
Nockenwellen-(Einstellstift)
Kurbelwellen-(Einstellstift)
HINWEIS
67
i02020068
Anz.
1
1
