Lüfter - Ausbauen Und Einbauen - Lindner UNITRAC 92 Werkstatt-Handbuch

120
Demontage und Montage
Einbauverfahren

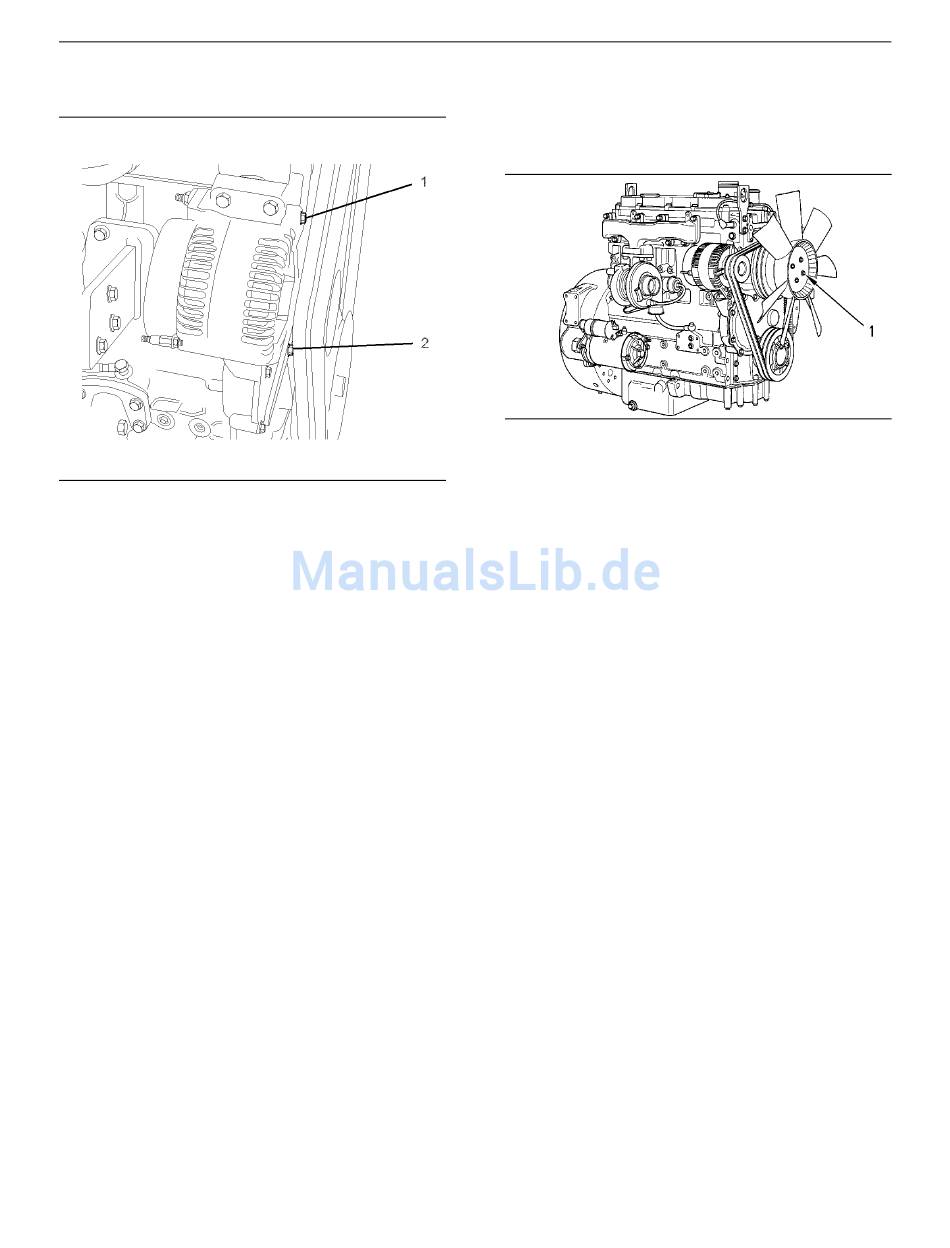

Abbildung 251
1. Die Keilriemen hinter dem Lüfter und an den
richtigen Riemenscheiben anbringen.
2. Die Spannung der Keilriemen einstellen,
indem der Drehstromgenerator vom Motor
wegbewegt wird. Die Spannungseinstellschraube
(2) festziehen, nachdem die richtige
Riemenspannung erreicht ist. Siehe
Spezifikationen, "Riemenspannungstabelle"
für die richtige Spannung der Keilriemen. Die
Spannungseinstellschraube (2) mit 78 Nm
(58 lb ft) festziehen.
3. Die Befestigungsschraube (1) mit 22 Nm
(16 lb ft) festziehen.
4. Die Mutter (1) mit 22 Nm (16 lb ft) festziehen.
Lüfter - ausbauen und
einbauen
Ausbauverfahren
Beginn:
a. Die Keilriemen entfernen. Siehe dieses
Handbuch Demontage und Montage, "Keilriemen
- ausbauen und einbauen".
Anmerkung: Für die Dreizylinder- und
Vierzylindermotoren wird das gleiche
Ausbauverfahren verwendet. Die Abbildung
zeigt den Vierzylindermotor.
Abbildung 252
Beispiel
1. Die Befestigungsschrauben (1) entfernen.
g01015311
2. Den Lüfter ausbauen.
3. Falls vorhanden, die Verlängerung des Lüfters
ausbauen.
4. Die Lüfterriemenscheibe ausbauen.
Einbauverfahren
Anmerkung: Für die Dreizylinder- und
Vierzylindermotoren wird das gleiche
Einbauverfahren verwendet. Die Abbildung
zeigt den Vierzylindermotor.
1. Den Zustand der Lüfterriemenscheibe
kontrollieren. Die Lüfterriemenscheibe bei Bedarf
ersetzen.
2. Die Lüfterriemenscheibe einbauen.
i02020041
3. Wenn der Motor mit einer Verlängerung für
den Lüfter ausgestattet ist, die Verlängerung
einbauen.
4. Den Zustand des Lüfters kontrollieren und den
Lüfter bei Bedarf ersetzen.
5. Den Lüfter einbauen.
g00926178
