Demontage und Montage
2. An den Enden der Kipphebelwellen-Baugruppe
(1) beginnen und zur Mitte der
Kipphebelwellen-Baugruppe weiterarbeiten,
um die Torxschrauben (5) zu entfernen. Die
Torxschrauben (5) gleichmäßig lösen, um die
Kipphebelwellen-Baugruppe (1) zu entfernen.
3. Die Kipphebelwellen-Baugruppe (1) vom
Zylinderkopf (3) entfernen.
4. Für den Einbau eine Kennmarkierung an den
Stößelstangen (4) anbringen. Die Stößelstangen
(5) vom Zylinderkopf entfernen (3).

Kipphebelwelle - zerlegen

Demontageverfahren
Tabelle 21
Benötigte Werkzeuge
Bezeichnung
Geeignete Zange für äußere Sprengringe
Beginn:
a. Die Kipphebelwellen-Baugruppe ausbauen.
Siehe dieses Handbuch Demontage und
Montage, "Kipphebelwelle und Stößelstange -
ausbauen".
Teile, die durch die Kraft einer freigelassenen
Feder weggeschleudert werden, können schwere
Verletzungen verursachen.
Sicherstellen, dass die notwendige Schutzaus-
rüstung getragen wird.
Das empfohlene Verfahren und alle empfohlenen
Werkzeuge verwenden, um die Federkraft zu ent-
spannen.
Anmerkung: Für die Dreizylinder- und
Vierzylindermotoren wird das gleiche
Demontageverfahren verwendet. Die Abbildung
zeigt den Vierzylindermotor.

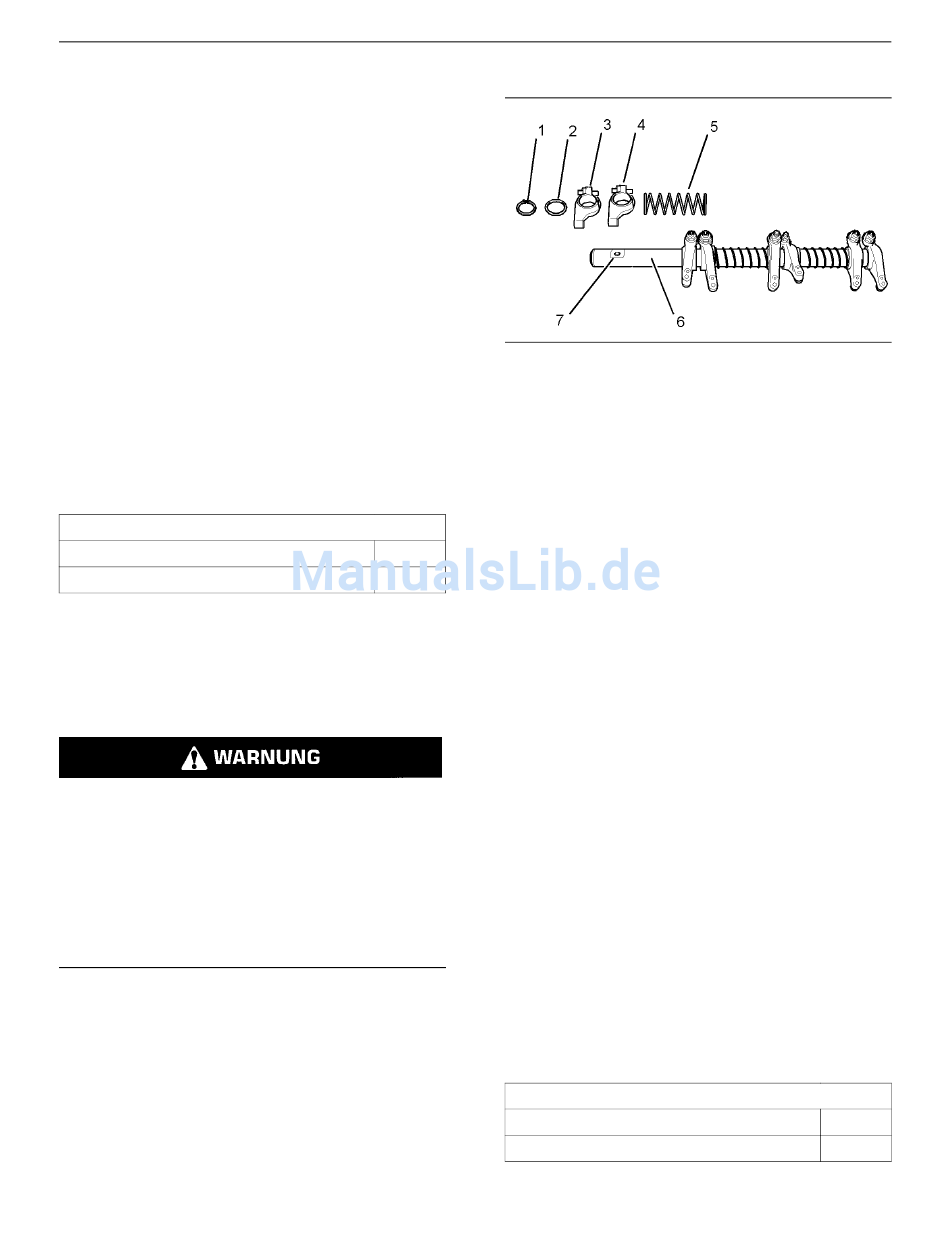

Abbildung 166
i02020087
Beispiel
1. Den Sprengring (1) entfernen und die
Scheibe (2) von beiden Enden der
Kipphebelwellen-Baugruppe abnehmen.
Anmerkung: Die Kipphebelwelle (6) ist nicht
symmetrisch, da sich an einem Ende der Welle eine
bearbeitete Fläche (7) befindet.
Anz.
2. Für Einbauzwecke eine Kennmarkierung an jeder
Komponente anbringen. Sicherstellen, dass die
1
Ausrichtung der Komponente zur bearbeiteten
Fläche (7) notiert wird.
3. Die Kipphebel-Baugruppe (3) für das
Einlassventil von der Kipphebelwelle (6)
entfernen. Die Kipphebel-Baugruppe (4) für
das Auslassventil von der Kipphebelwelle (6)
entfernen.
4. Die Feder (5) von der Kipphebelwelle (6)
entfernen.
5. Schritt 3 und Schritt 4 wiederholen, um
die Kipphebelwellen-Baugruppe vollständig
auseinanderzubauen.
Kipphebelwelle -
zusammensetzen

Zusammenbau

Tabelle 22
Geeignete Zange für äußere Sprengringe
Benötigte Werkzeuge
Bezeichnung
g01014249
i02020093
Anz.
1
