18
Demontage und Montage

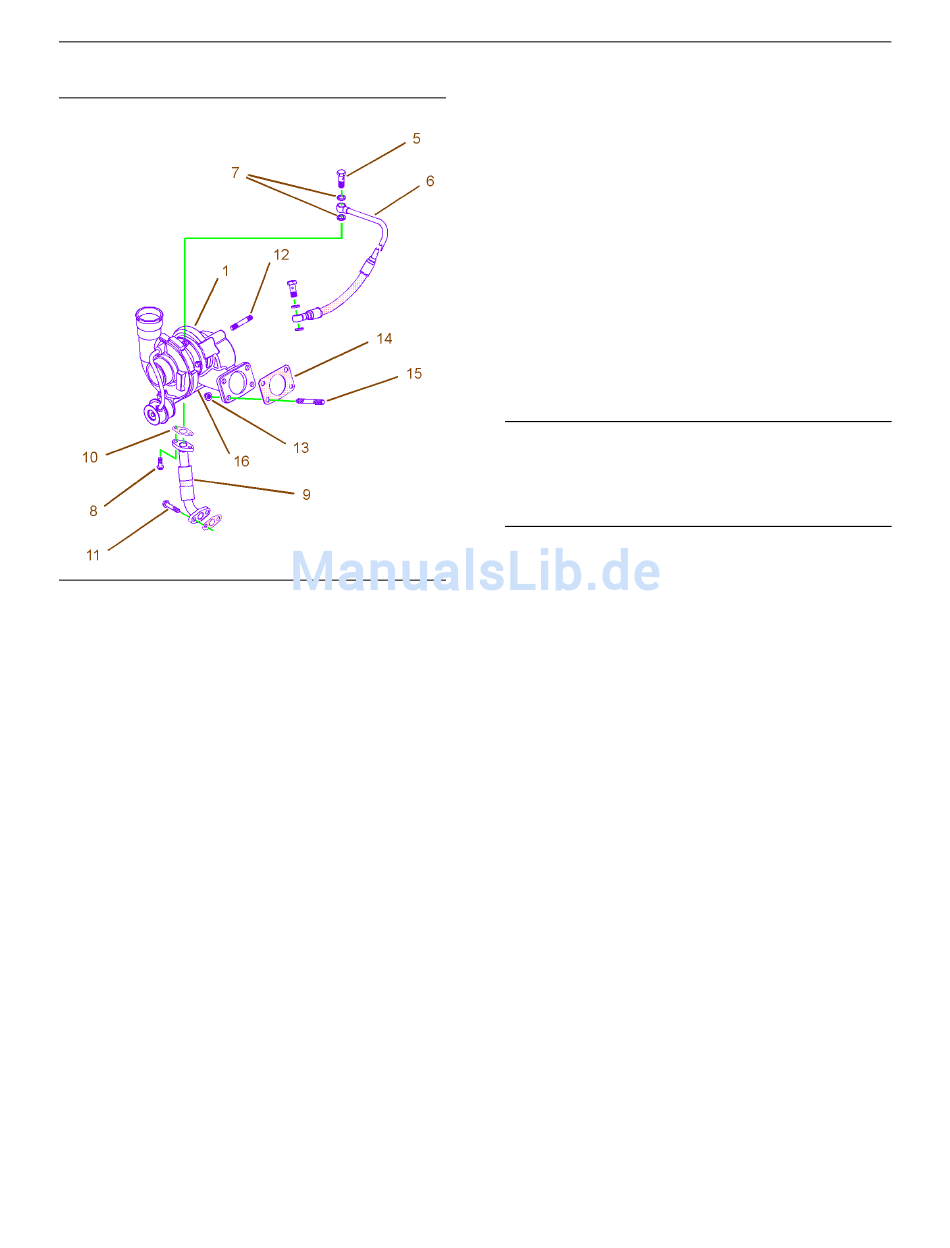

Abbildung 30
Beispiel
7. Die Hohlschrauben (5) entfernen. Die
Luftfilter-Baugruppe (6) und die Unterlegscheiben
(7) vom Turbolader (1) entfernen. Die
Unterlegscheibe (7) wegwerfen. Bei Bedarf
die Luftfilter-Baugruppe (6) vom Zylinderblock
abnehmen und die Unterlegscheiben wegwerfen.
8. Die Befestigungsschrauben (8) entfernen.
Die Ölablassrohr-Baugruppe (9) vom
Turbolader (1) entfernen. Die Dichtung (10)
entfernen und wegwerfen. Bei Bedarf die
Befestigungsschrauben (11) entfernen und die
Ölablassrohr-Baugruppe (9) vom Zylinderblock
abnehmen. Die Dichtung wegwerfen.
9. Bei Bedarf die Stehbolzen (12) vom
Turboladergehäuse entfernen.
Anmerkung: Zum Heben des Turboladers (1) nicht
die Betätigungsstange des Ladedruckreglers (16)
verwenden.
10. Die Muttern (13) entfernen. Den Turbolader
(1) ausbauen. Die Dichtung (14) entfernen.
Die Dichtung (14) wegwerfen. Bei Bedarf die
Stehbolzen (15) vom Auspuffkrümmer entfernen.
11. Geeignete Kunststoffstopfen in die Ölzeug-
und die Vakuumanschluss des Turboladers
(1) einbauen. Geeignete Kunststoffkappen
am Einlass und Auslass des Turboladers
(1) anbringen. Geeignete Kunststoffstopfen
an der Luftfilter-Baugruppe (6) und der
Ölablassrohr-Baugruppe (9) anbringen.
Geeignete Kunststoffkappen an den
Lufteinschlüssen anbringen.

Turbolader - einbauen

Einbauverfahren
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
Anmerkung: Für die Dreizylinder- und
Vierzylindermotoren wird das gleiche
g01038396 Einbauverfahren verwendet.
1. Alle Kunststoffstopfen von allen Anschlüssen
des Turboladers (1) entfernen. Die Passflächen
des Auspuffkrümmers und des Turboladers
reinigen. Die Passflächen des Turboladers und
der Ölzufuhrrohr-Baugruppe (6) sowie des
Turboladers und der Ölablassrohr-Baugruppe
(9) reinigen.
2. Sicherstellen, dass alle Turboladereinlass- und
-auslassanschlüsse sauber und nicht verstopft
sind. Die Turboladerwelle muss sich ungehindert
drehen können.
i02020126
HINWEIS
