Demontage und Montage

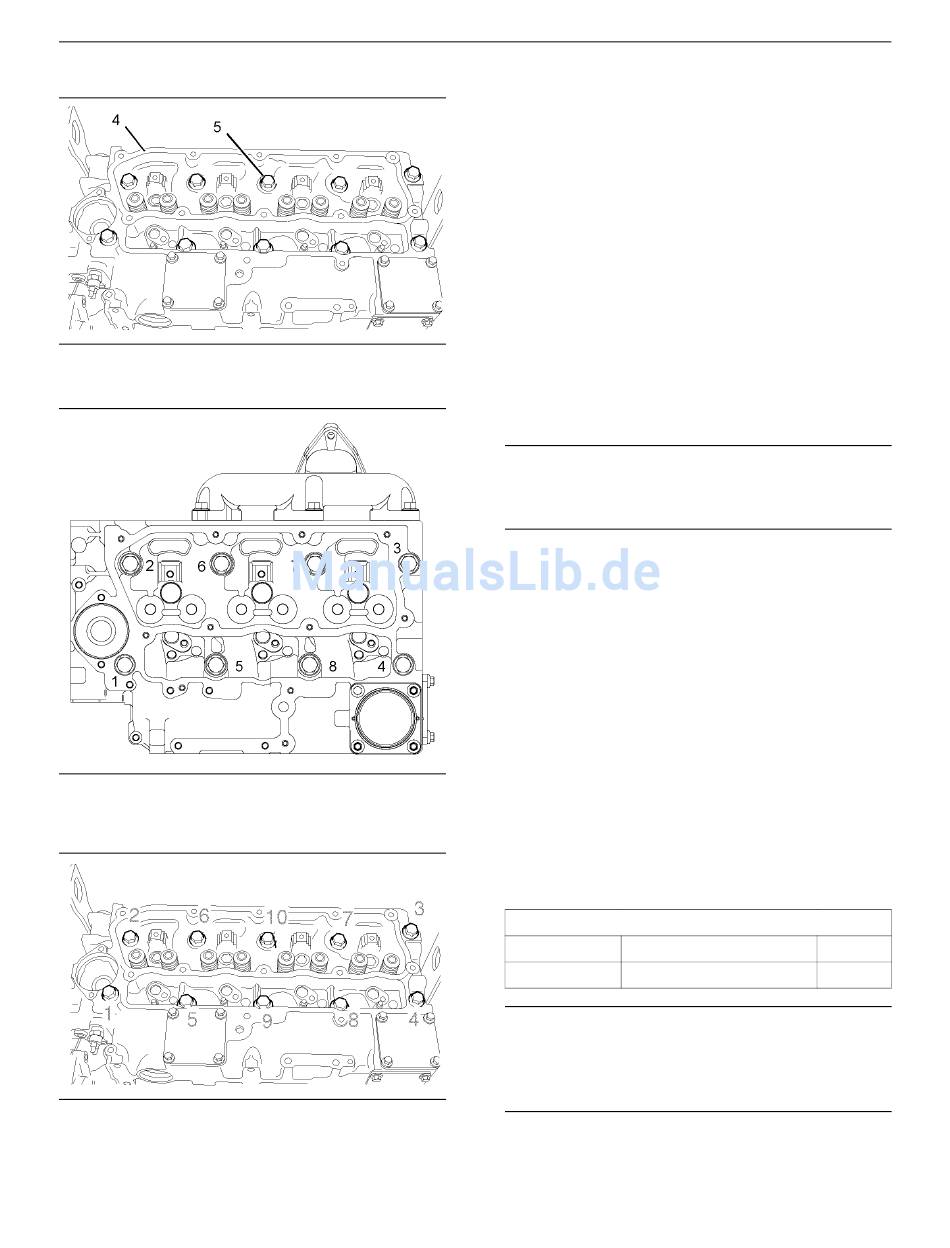

Abbildung 173
Beispiel
Abbildung 174
Reihenfolge zum Festziehen der Befestigungsschrauben bei
Dreizylindermotoren
Abbildung 175
Reihenfolge zum Festziehen der Befestigungsschrauben bei
Vierzylindermotoren
3. Siehe die Abbildung 174 für Dreizylindermotoren
bzw. die Abbildung 175 für Vierzylindermotoren.
Die Befestigungsschrauben (5) in umgekehrter
nummerischer Reihenfolge langsam lösen.
Dadurch wird eine Verziehen des Zylinderkopfes
(4) verhindert.
4. Die Befestigungsschrauben (5) vom Zylinderkopf
(4) entfernen.
Anmerkung: Der Zylinderkopf (4) ist schwer.
Um Verletzungen zu verhüten, beim Heben des
Zylinderkopfes (4) Vorsicht walten lassen. Außerdem
darauf achten, dass die bearbeiteten Flächen des
Zylinderkopfs (4) beim Heben und Senken des
g01039484
Zylinderkopfs nicht beschädigt werden.
Anmerkung: Keinen Hebel verwenden, um den
Zylinderkopf (4) vom Zylinderblock zu entfernen.
Den Zylinderkopf auf einer geeigneten Unterlage ab-
legen, die die Oberfläche des Zylinderkopfes nicht ver-
kratzt.
5. Eine geeignete Hebevorrichtung verwenden, um
den Zylinderkopf (4) vorsichtig vom Zylinderblock
zu heben.
6. Die Zylinderkopfdichtung entfernen und
wegwerfen.
7. Für Einbauzwecke die Lage der Passstifte im
Zylinderblock notieren.
Zylinderkopf - montieren
g01039487
Einbauverfahren
Tabelle 24
Teil-Nr.
21825607
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
g01039483
HINWEIS
Benötigte Werkzeuge
Bezeichnung
Winkelanzeige
HINWEIS
i02020114
Anz.
1
