13
Systembetrieb
Das Nockenwellenzahnrad wird vom
Kurbelwellenrad angetrieben. Nockenwelle
und Kurbelwelle werden zusammen gesteuert. Bei
Drehung der Nockenwellewerden die Ventilstößel
auf- und abbewegt. Die Stößelstangen bewegen
die Kipphebel. Durch die Bewegung der Kipphebel
werden die Ventile geöffnet. Die Zeitsteuerung
des Öffnens und Schließens der Ventile erfolgt
in Abhängigkeit von der Zündfolge des Motors.
Die Ventilfedern drücken die Ventile zurück in die
geschlossene Stellung.
i02020593

Schmiersystem

g01009682

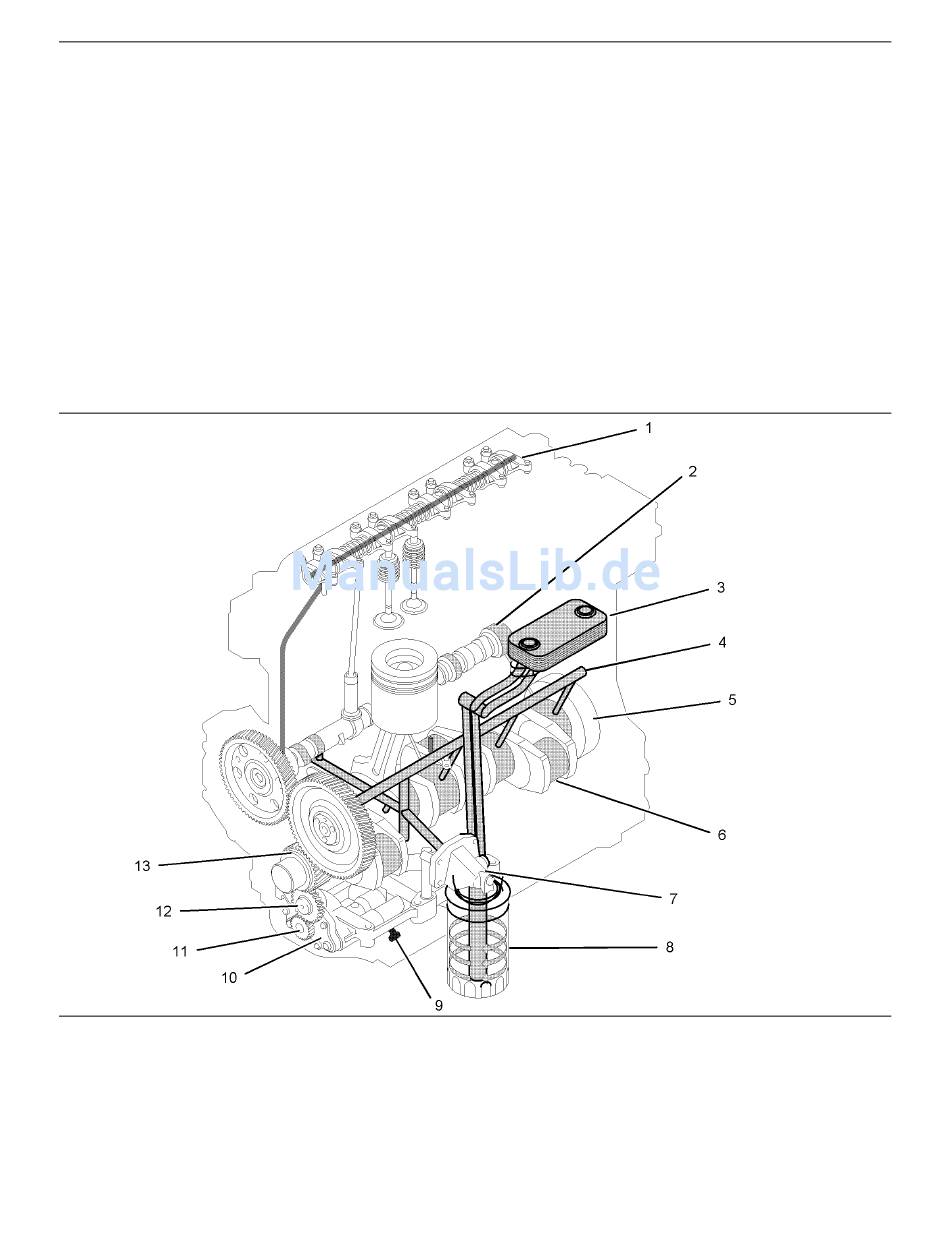

Abbildung 9
Strömungsdiagramm des Schmiersystems des Motors 1104
