Pleuellagerzapfen; Hauptlagerzapfen - Lindner UNITRAC 92 Werkstatt-Handbuch

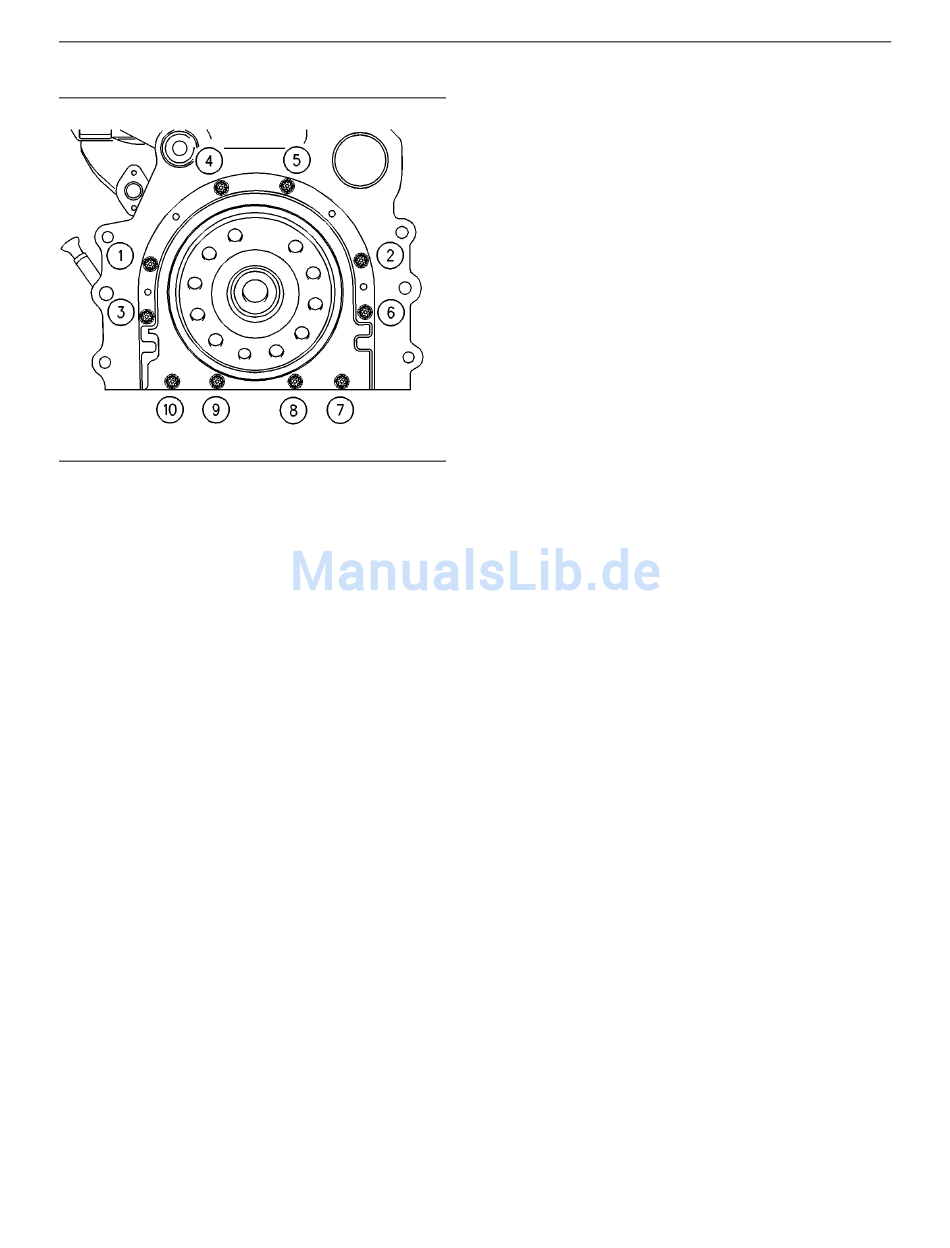

Abbildung 62
(5) Die Schrauben 1, 2, 3, 4, 5, 6, 7 und
10 in der in Abbildung 62 gezeigten
Reihenfolge mit folgendem Anziehdrehmoment
anziehen. .................................. 22 Nm (16 lb ft)
Das Richtwerkzeug wegnehmen.
Die Schrauben 8 und 9 in der in Abbildung
62 gezeigten Reihenfolge mit folgendem
Anziehdrehmoment anziehen. ........ 22 Nm (16 lb ft)

Pleuellagerzapfen

Für weitere Informationen zu den
Kurbelwellenzapfen mit Untermaß siehe das
Handbuch Spezifikationen, "Kurbelwelle".
Originalgröße der
Pleuellagerzapfen ..................... 63,47 bis 63,49 mm
Max. zulässiger Verschleiß der
Pleuellagerzapfen ................ 0,04 mm (0,0016 inch)
Breite der Pleuellagerzapfen .... 40,35 bis 40,42 mm
Radius der Ausrundung der
Pleuellagerzapfen ......................... 3,68 bis 3,96 mm
Oberflächengüte der Pleuellagerzapfen und
Rundungen .............................. Rauigkeits-Mittelwert
g00915076
i02019901
(2,4988 bis 2,4996 inch)
(1,589 bis 1,591 inch)
(0,145 bis 0,156 inch)
0,4 Mikrometer (16 µ inch)

Hauptlagerzapfen

Für nähere Informationen zu den Hauptlagerzapfen
mit Untermaß und zur Breite der Hauptlagerzapfen
siehe das Handbuch Spezifikationen, "Kurbelwelle".
Originalgröße des
Hauptlagerzapfens ............... 76,159 bis 76,180 mm
Max. zulässiger Verschleiß der
Hauptlagerzapfen .............. 0,040 mm (0,0016 inch)
Radius der Ausrundung der
Hauptlagerzapfen ......................... 3,68 bis 3,69 mm
Oberflächengüte der Lagerzapfen, Kurbelzapfen
und Rundungen ............. 0,4 Mikrometer (16 µ inch)
Hauptlagergehäuse
Gehäuse für Hauptlager sind für nachbearbeitete
Zapfen mit dem folgenden Untermaß erhältlich.
Lagergehäuse mit Untermaß ............... 0,25 mm
Lagergehäuse mit Untermaß ............... 0,51 mm
Lagergehäuse mit Untermaß ............... 0,75 mm
Dicke in der Mitte des
Gehäuses ................................. 2,083 bis 2,089 mm
Breite des
Hauptlagergehäuses ................ 31,62 bis 31,88 mm
Spiel zwischen Lagergehäuse und
Hauptlagerzapfen ..................... 0,057 bis 0,117 mm
31
Technische Daten
i02019907
(2,9984 bis 2,9992 inch)
(0,1448 bis 0,1452 inch)
(0,010 inch)
(0,020 inch)
(0,030 inch)
(0,0820 bis 0,0823 inch)
(1,244 bis 1,255 inch)
(0,0022 bis 0,0046 inch)
