Demontage und Montage
2. Die neue Abgaskrümmerdichtung auf die
Stehbolzen im Zylinderkopf setzen. Den
Abgaskrümmer (2) auf die Stehbolzen setzen.
Die Befestigungsschrauben (1) fingerfest
einbauen, um den Abgaskrümmer am
Zylinderkopf zu befestigen.
3. Die beiden Stehbolzen entfernen und die
übrigen Befestigungsschrauben (1) einbauen.
Sicherstellen, dass die Befestigungsschrauben
(1) in der in Abbildung 37 dargestellten
Reihenfolge festgezogen werden. Die
Befestigungsschrauben gleichmäßig mit 33 Nm
(24 lb ft) festziehen.
Abschluss:
a. Den Turbolader einbauen, falls vorhanden. Siehe
dieses Handbuch Demontage und Montage,
"Turbolader - einbauen".
Abgaskrümmer - aus- und
einbauen
(Nur für Vierzylindermotoren)
Ausbauverfahren
Beginn:
a. Das Auspuffrohr entfernen. Siehe die
Informationen des Erstausrüsters für das richtige
Verfahren zum Ausbau des Auspuffrohrs.

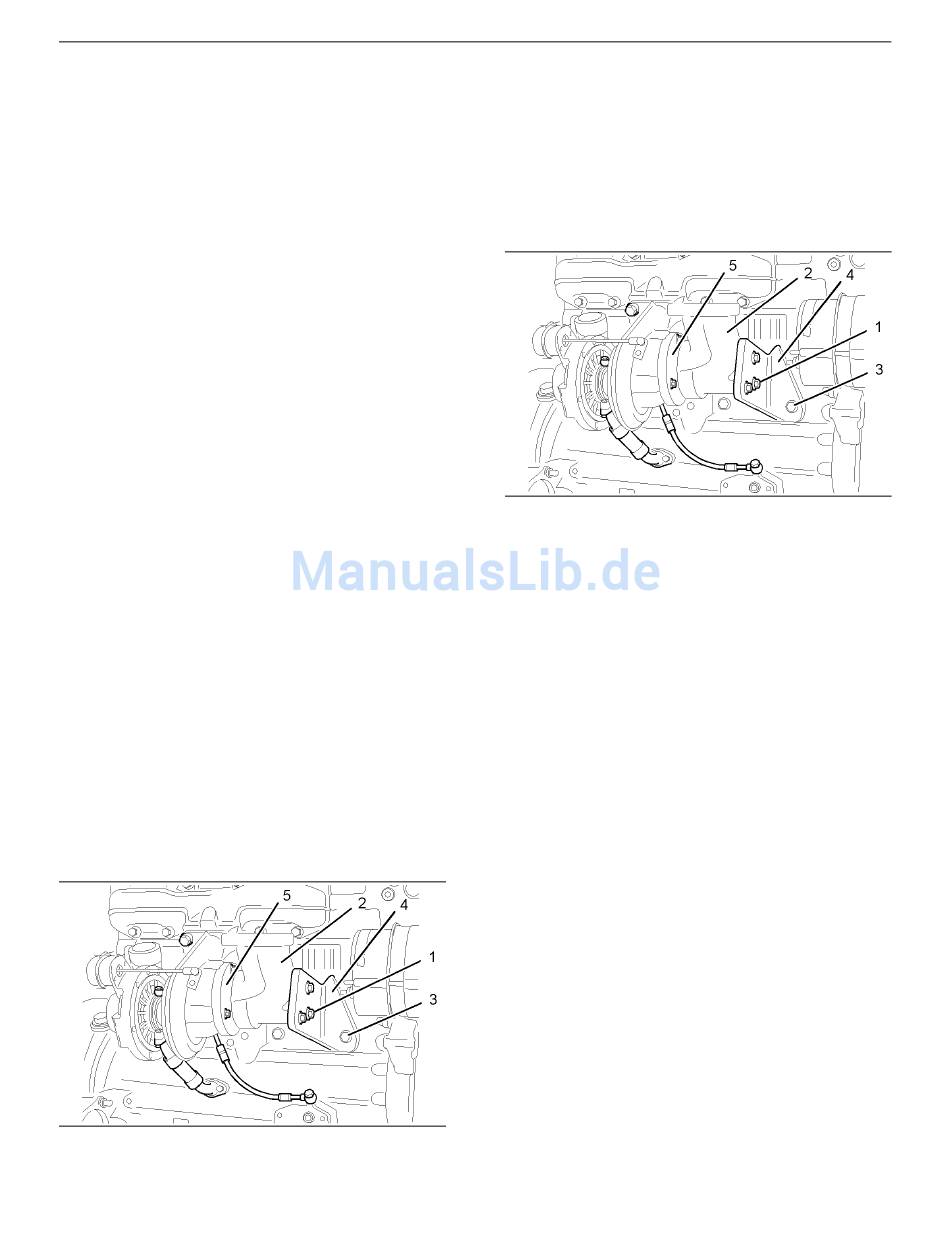

Abbildung 38
Beispiel
1. Die beiden Befestigungsschrauben (1)
vom Auspuffkrümmer (2) entfernen. Die
Befestigungsschrauben (3) entfernen und die
Halterung (4) vom Zylinderblock entfernen. Den
Auspuffkrümmer (2) vom Auspuffadapter (5)
entfernen.
Einbauverfahren
i02020098
Abbildung 39
Beispiel
1. Den Auspuffkrümmer (2) und den Auspuffadapter
(5) gründlich reinigen.
2. Den Auspuffkrümmer (2) am Auspuffadapter (5)
anbringen. Die Halterung (4) am Zylinderblock
anbringen und die Befestigungsschrauben
(3) einbauen. Die Befestigungsschrauben
(3) fingerfest anziehen. Den Auspuffkrümmer
mit der Halterung (4) ausrichten. Die
Befestigungsschrauben (1) anbringen, um den
Abgaskrümmer (2) an der Halterung (4) zu
befestigen. Die Befestigungsschrauben (3)
und die Befestigungsschrauben (1) mit 44 Nm
(33 lb ft) festziehen.
.
Abschluss:
a. Das Auspuffrohr anbringen. Siehe die
Informationen des Erstausrüsters für das richtige
Verfahren zum Einbau des Auspuffrohrs.
