28
Demontage und Montage
15. Den Zylinderkopf umdrehen. Eine Messuhr
verwenden, um die Tiefe der neuen Ventile
unterhalb der Oberfläche des Zylinderkopfs zu
messen. Siehe Abbildung 42 und siehe das
Handbuch Spezifikationen, "Zylinderkopfventile"
für weitere Informationen zu den Einlassventilen
und den Auslassventilen. Wenn die Tiefe der
neuen Ventile unterhalb der richtigen Tiefe liegt,
müssen die Ventilsitzringe ersetzt werden. Siehe
dieses Handbuch Demontage und Montage,
"Einlass- und Auslassventilsitzringe - ausbauen
und einbauen".
Abschluss:
a. Die Zylinderkopf-Baugruppe einbauen. Siehe
dieses Handbuch Demontage und Montage,
"Zylinderkopf - einbauen".
Einlass- und
Auslassventilführungen -
aus- und einbauen
Ausbauverfahren
Tabelle 5
Benötigte Werkzeuge
Teil-Nr.
21825478 Ventilführungs-Aus-/Einbauwerkzeug
21825479 Ventilführungsadapter
Beginn:
a. Den Zylinderkopf ausbauen. Siehe dieses
Handbuch Demontage und Montage,
"Zylinderkopf - ausbauen".
b. Die Einlassventile und die Auslassventile
entfernen. Siehe dieses Handbuch Demontage
und Montage, "Einlass- und Auslassventile -
ausbauen und einbauen".
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
i02020050
Bezeichnung Anz.
1
1

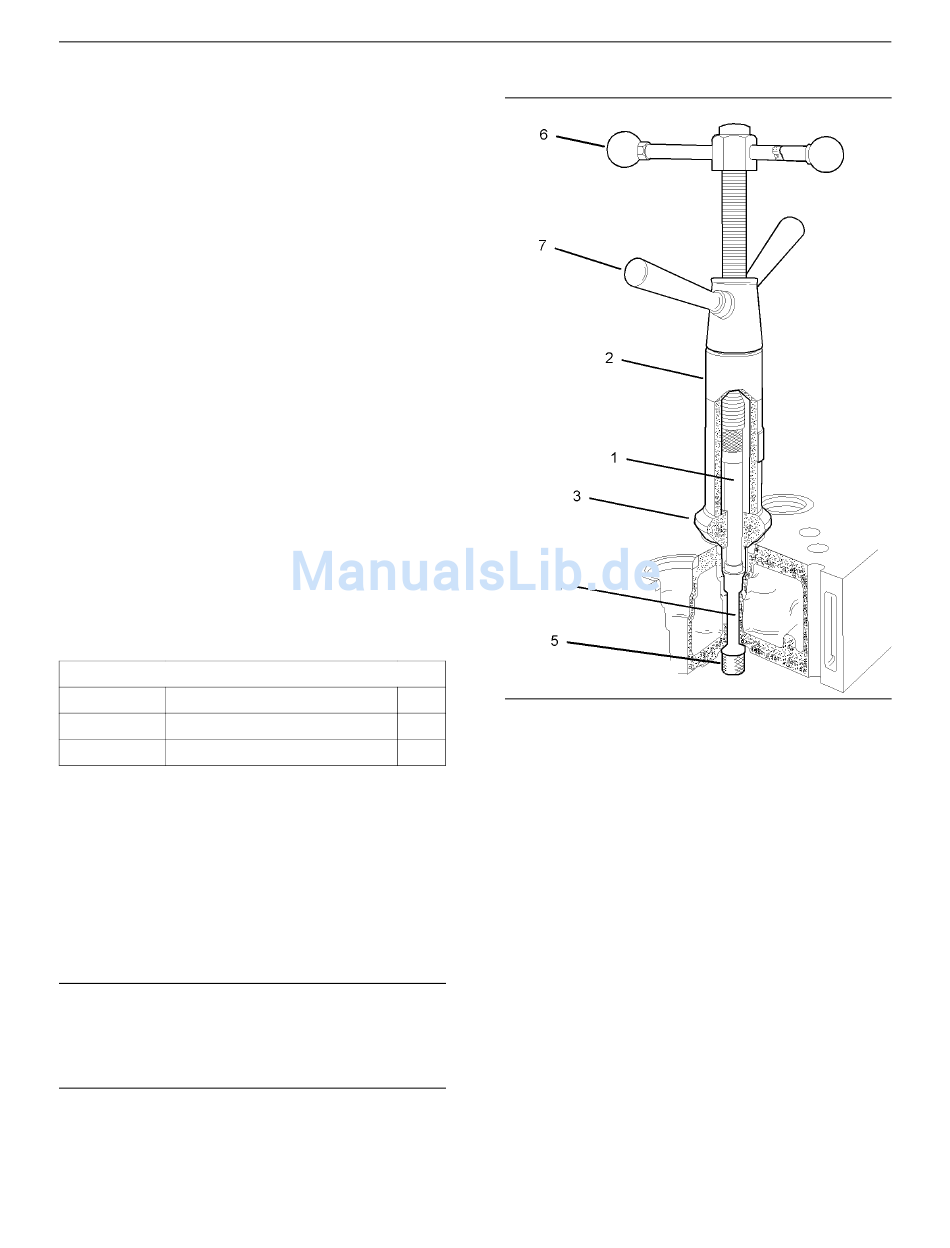

Abbildung 47
1. Den Ventilführungsadapter 21825479 (1) in das
Ventilführungs-Aus-/Einbauwerkzeug 21825478
(2) einbauen.
2. Das Distanzstück (3) in den entsprechenden
Ventilsitz einsetzen.
3. Den Adapter (1) durch die Ventilführung
(4) schieben und das Ventilführungs-Aus-/
Einbauwerkzeug (2) am Distanzstück (3)
anbringen.
4. Die Anbauvorrichtung (5) anbringen, um
den Adapter (1) an der Ventilführung (4) zu
befestigen.
5. Den oberen Griff (6) festhalten und den unteren
Griff (7) gegen den Uhrzeigersinn drehen, um die
Ventilführung (4) vom Zylinderkopf zu schieben.
6. Schritt 2 bis Schritt 5 wiederholen, um jede
entsprechende Ventilführung (4) abzuziehen.
g01016267
