Lindner UNITRAC 92 Werkstatt-Handbuch Seite 201

102
Demontage und Montage

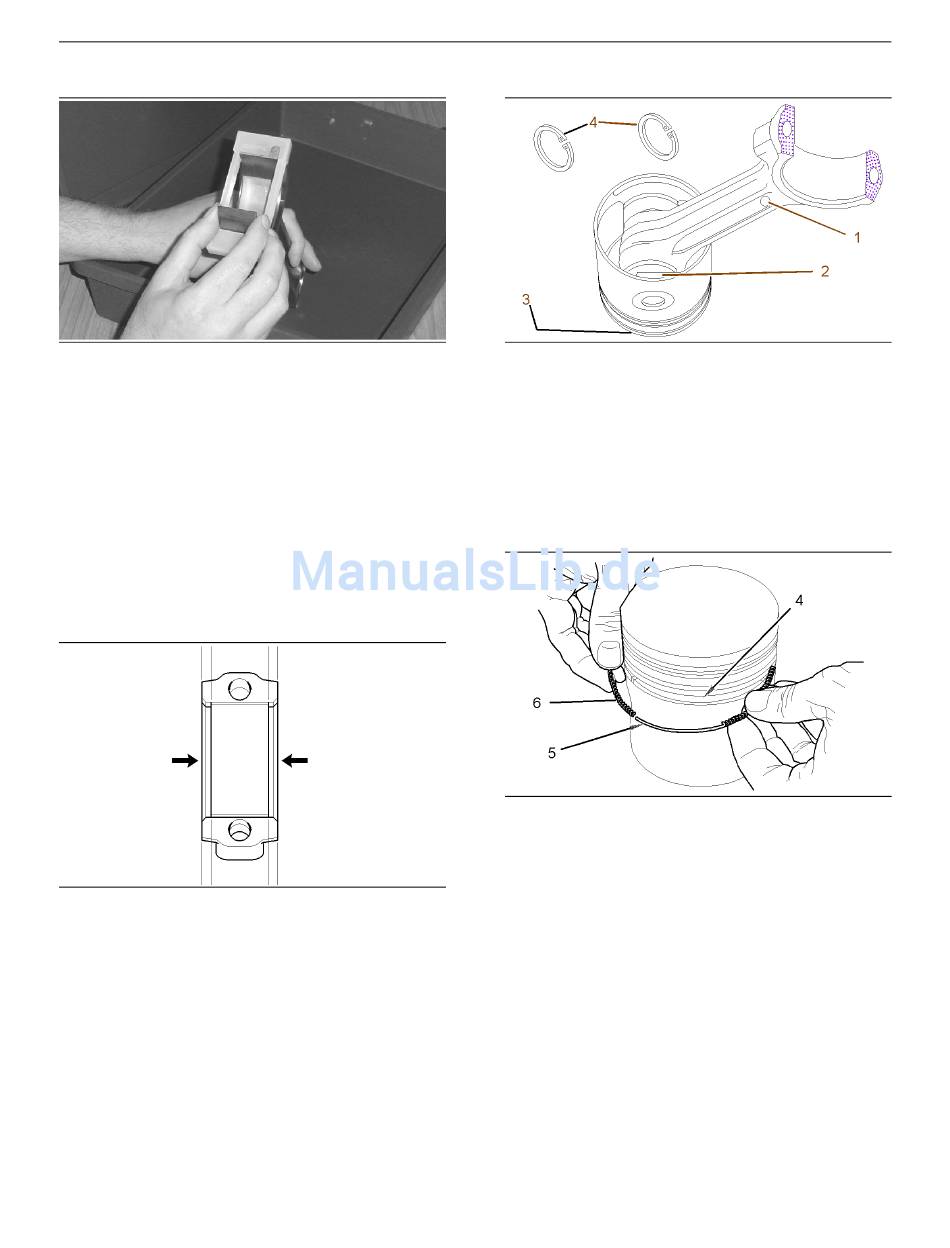

Abbildung 208
Ausrichtung der Lagerschale
2. Die Lagerschalen der Pleuelstange und
des Pleuelstangendeckels müssen mit
einem Werkzeug ausgerichtet werden,
bevor die Lagerschalen eingebaut werden.
Siehe Abbildung 208. Die Ausrichtung
der Lagerschalen kontrollieren und das
Ausrichtwerkzeug von der Baugruppe entfernen.
Die Lagerschale muss sich im gleichen Abstand
zu jedem Ende befinden. Siehe Abbildung 209.
Anmerkung: Im Lieferumfang des Ausrichtwerkzeugs
befinden sich neue Lagerschalen.
Abbildung 209
Ausgerichtete Schale
3. Die Markierung (1) an der Pleuelstange mit dem
Augenausschnitt (2) des Kolbens ausrichten.
Außerdem sicherstellen, dass der Pfeil (3) an
der Oberseite des Kolbens ausgerichtet ist. Den
Kolbenbolzen in den Kolben und durch die
Pleuelstange einbauen.
Anmerkung: Wenn der Kolbenbolzen nicht von Hand
eingebaut werden kann, heißes Wasser verwenden,
um den Kolben auf eine Temperatur von 45

(113 ± 9 F) zu erwärmen.
g01000785
Abbildung 210
Die Pleuelstange mit dem Kolben ausrichten.
4. Eine geeignete Zange verwenden, um die
Sprengringe (4) anzubringen, mit denen der
Kolbenbolzen in Stellung gehalten wird.
5. Einen geeigneten Ringspreizer verwenden,
um die Kolbenringe in folgenden Schritten am
Kolben anzubringen.
Abbildung 211
a. Die Feder (6) für den Ölabstreif-Kolbenring
(7) in die Nut (4) einbauen, die such an
unterster Stelle am Kolben befindet. Der
g01001160
Verriegelungsstift (5) muss sich in den Enden
der Feder befinden. Den Ölabstreifring (7)
über die innere Feder (6) setzen.
Anmerkung: Sicherstellen, dass sich der
Verriegelungsstift 180 Grad vom Ölabstreifringspalt
befindet.

± 5 C
