Lindner UNITRAC 92 Werkstatt-Handbuch Seite 130

Anmerkung: Kein Schmiermittel auftragen, bevor der
neue Ventilsitzring in den Zylinderkopf eingebaut ist.
1. Ein geeignetes Werkzeug verwenden, um den
Ventilsitzring in die bearbeitete Vertiefung im
Zylinderkopf einzubauen.

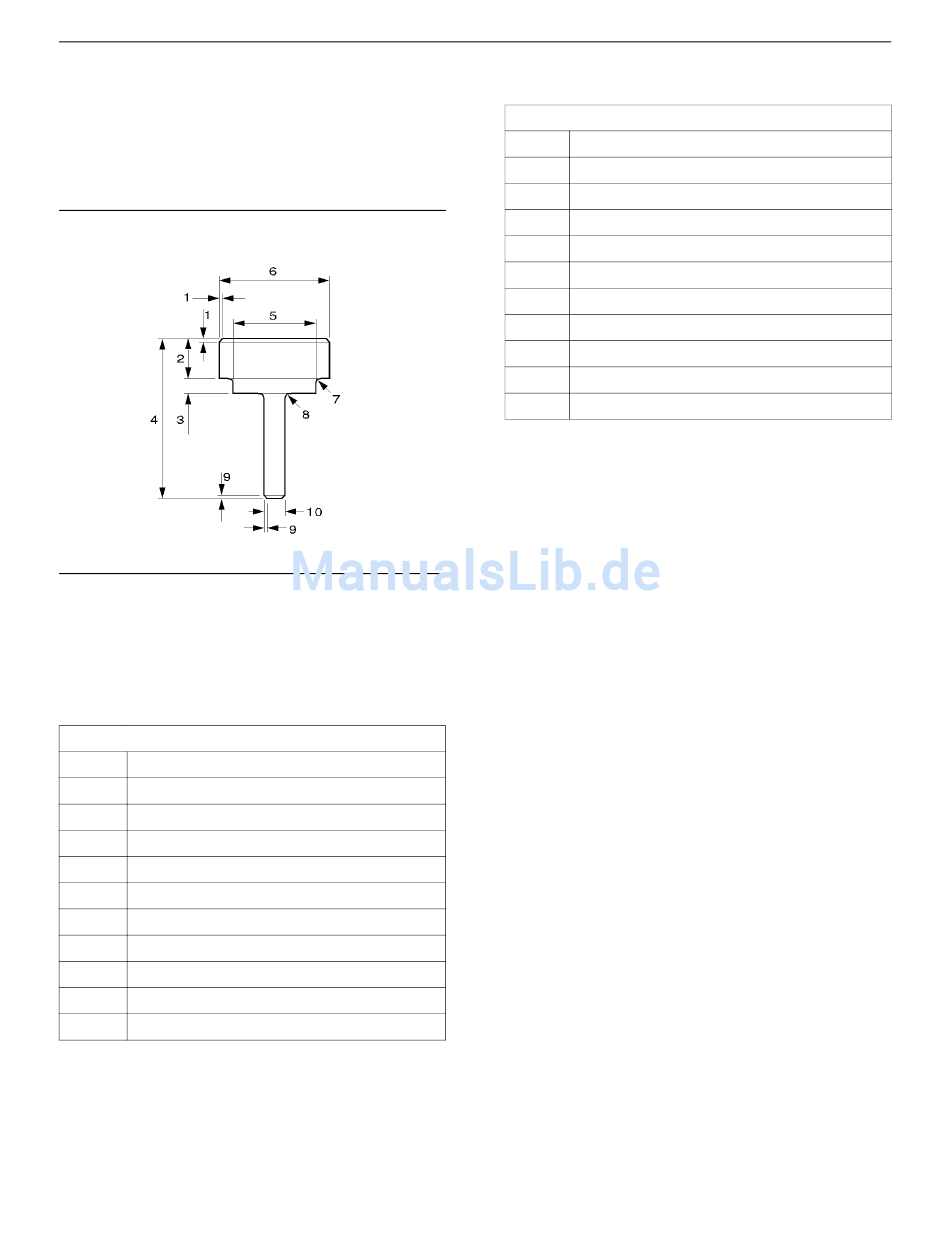

Abbildung 49
2. Bei Bedarf kann ein geeignetes Werkzeug
hergestellt werden. Siehe Abbildung 49.
Tabelle 8 und Tabelle9 enthalten die richtigen
Abmessungen.
Tabelle 8
Werkzeug für die Einlassventilsitzringe
Ref.-Nr.
1
1,5 mm (0,06 inch)
2 20 mm (0,80 inch)
3 6,8 mm (0,268 inch) bis 7,1 mm (0,279 inch)
4 100 mm (3,94 inch)
5
38,1 mm (1,500 inch) bis 38,3 mm (1,508 inch)
6 46,25 mm (1,82 inch) bis 46,5 mm (1,83 inch)
7
Maximaler Radius 1,4 mm (0,055 inch)
8 Maximaler Radius 1,5 mm (0,06 inch)
9 1,5 mm (0,06 inch)
10
8,77 mm (0,345 inch) bis 8,80 mm (0,346 inch)
g01016768
Abmessung
Tabelle 9
Werkzeug für die Auslassventilsitzringe
Ref.-Nr.
1 1,5 mm (0,06 inch)
2 20 mm (0,80 inch)
3 7,2 mm (0,283 inch) bis 7,5 mm (0,295 inch)
4
100 mm (3,94 inch)
5
34,38 mm (1,353 inch) bis 34,58 mm (1,361 inch)
6 41,75 mm (1,643 inch) bis 42,00 mm (1,653 inch)
7 Maximaler Radius 1,4 mm (0,055 inch)
8 Maximaler Radius 1,5 mm (0,06 inch)
9
1,5 mm (0,06 inch)
10 8,77 mm (0,345 inch) bis 8,80 mm (0,346 inch)
3. Den entsprechenden Ventilsitzring in Stellung
bringen. Das zuvor hergestellte Spezialwerkzeug
durch den Ventilsitzring einbauen und die
Führungsbohrung der Ventilführung verwenden,
um das Werkzeug und den Ring in der Vertiefung
zu zentrieren. Leicht auf den Ventilsitzring
klopfen, um den Einbau zu beginnen. Den
Ventilsitzring mit einer geeigneten Presse in
die Vertiefung drücken. Sicherstellen, dass die
Unterseite des Ventilsitzrings an der Unterseite
der Vertiefung anliegt.
4. Schritt 3 für die übrigen Ventilsitzringe
wiederholen.
5. Nach dem Einbau der Ventilführungen und
Ventilsitzringe müssen die Ventilführungen
aufgerieben und die Ventilsitzringe auf den
endgültigen Durchmesser gefräst werden. Die
Ventilführungen und Ventilsitzringe werden in
einem Arbeitsschritt gefräst und aufgerieben.
Dieses Verfahren stellt die Konzentrizität des
Ventilsitzes zur Ventilführung sicher, um eine gute
Abdichtung herzustellen. Siehe das Handbuch
Spezifikationen, "Zylinderkopfventile" für den
endgültigen Durchmesser der Ventilführungen
und Ventilsitzringe.
Demontage und Montage
Abmessung
