Systembetrieb

Systembetrieb

Motorauslegung

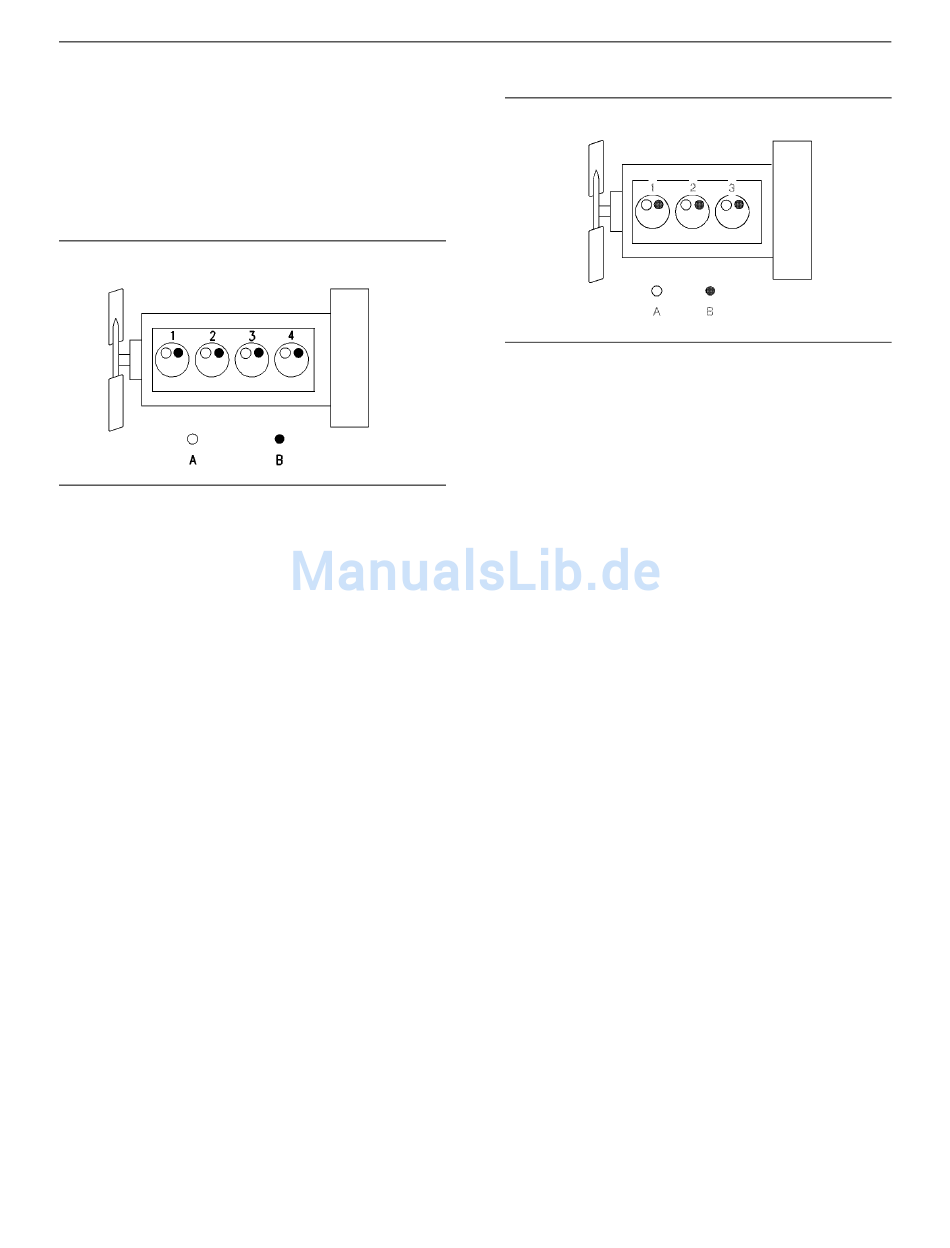

Abbildung 1
1104 - Beispiel für die Anordnung der Ventile
(A) Einlassventil
(B) Auslassventil
Spezifikationen des Motors 1104
Ausführung ...................... Vierzylinder-Viertaktmotor
Art der Verbrennung .................... Direkteinspritzung
Bohrung .................................. 105 mm (4,133 inch)
Hub ........................................... 127 mm (5,00 inch)
Hubraum .............................................. 4,4 l (268 in
Verdichtungsverhältnis
Saugmotor ...................................................... 19.3:1
Mit Turbolader ................................................. 18.2:1
Anzahl der Zylinder ................................................ 4
Zylinderanordnung ...................................... In Reihe
Zündfolge ................................................. 1, 3, 4, 2
Von der Vorderseite des Motors aus gesehen,
dreht sich die Kurbelwelle in folgender
Richtung: ....................................... Im Uhrzeigersinn
Das vordere Ende des Motors befindet sich
gegenüber der Schwungradseite des Motors.
Linke und rechte Seite des Motors werden von der
Schwungradseite aus bestimmt. Zylinder Nr. 1 ist
der vordere Zylinder des Motors.
i02020624
Abbildung 2
1103 - Beispiel für die Anordnung der Ventile
(A) Einlassventil
(B) Auslassventil
Spezifikationen des Motors 1103
Ausführung ...................... Dreizylinder-Viertaktmotor
g00984281
Art der Verbrennung .................... Direkteinspritzung
Bohrung .................................. 105 mm (4,133 inch)
Hub ........................................... 127 mm (5,00 inch)
Hubraum .............................................. 3,3 l (201 in
Verdichtungsverhältnis
Saugmotor ...................................................... 19.2:1
Mit Turbolader ............................................... 18.25:1
3
)
Anzahl der Zylinder ................................................ 3
Zylinderanordnung ...................................... In Reihe
Zündfolge ....................................................... 1, 2, 3
Von der Vorderseite des Motors aus gesehen,
dreht sich die Kurbelwelle in folgender
Richtung: ....................................... Im Uhrzeigersinn
Das vordere Ende des Motors befindet sich
gegenüber der Schwungradseite des Motors.
Linke und rechte Seite des Motors werden von der
Schwungradseite aus bestimmt. Zylinder Nr. 1 ist
der vordere Zylinder des Motors.
g01014247
3 )
