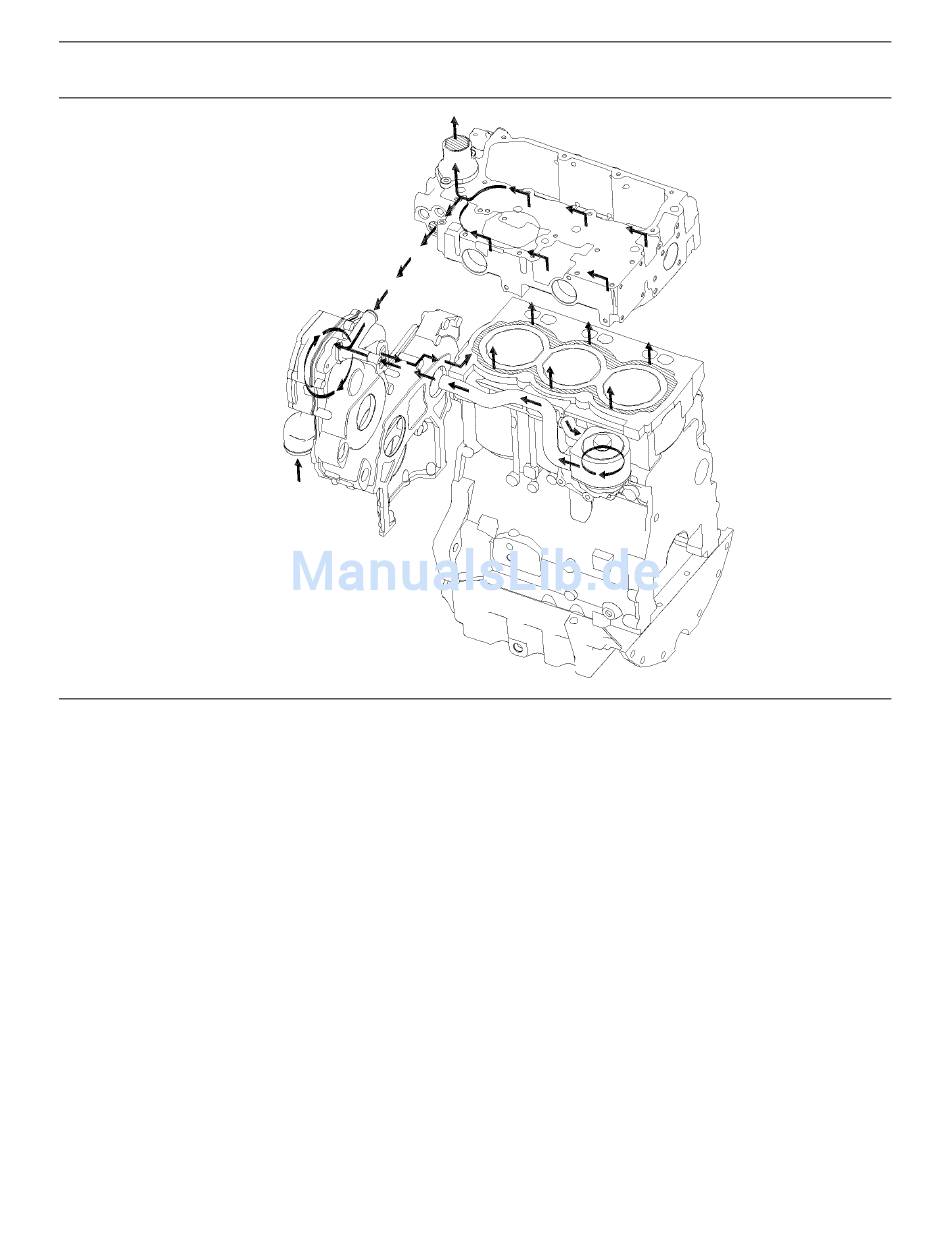

Abbildung 12
Strömungsdiagramm des Kühlsystems des Motors 1103
Das Kühlmittel strömt von der Unterseite
des Kühlers zur Kreiselwasserpumpe. Die
Wasserpumpe unterstützt das Umwälzen des
Kühlmittels durch das System. Die Wasserpumpe
ist vorn am Einstellungsgehäuse montiert. Die
Wasserpumpe wird über Zahnradantrieb vom
Kraftstoff-Einspritzpumpenrad angetrieben.
Die Wasserpumpe leitet das Kühlmittel
zwangsweise durch einen Durchlasskanal vorn im
Einstellungsgehäuse zum Wasserkühlmantel oben
links im Zylinderblock. Das Kühlmittel fließt weiter
zur Rückseite des Zylinderblockes, und ein Teil
des Kühlmittels strömt in den Ölkühler des Motors
1104 bzw. in den Modine-Ölkühler des Motors
1103. Der Ölkühler befindet sich an der linken Seite
des Zylinderblockes - externe Leitungen sind nicht
vorgesehen. Der Modine-Ölkühler befindet sich an
der linken Seite des Zylinderblockes.
Das Kühlmittel strömt um das Element des
Ölkühlers herum zur Rückseite des Zylinderblockes.
Anschließend strömt das Kühlmittel von der
Rückseite des Zylinderblockes hinten in den
Zylinderkopf.
Das Kühlmittel fließt in Vorwärtsrichtung durch den
Zylinderkopf und in das Wasserthermostatgehäuse.
Wenn der Wasserthermostat geschlossen ist, fließt
das Kühlmittel direkt durch eine Umgehungsleitung
zur Einlassseite der Wasserpumpe. Wenn
der Wasserthermostat geöffnet ist, wird die
Umgehungsleitung geschlossen und das Kühlmittel
fließt oben zum Kühler.

Grundmotor

Zylinderblock und Zylinderkopf

Der Zylinderblock des Motors 1104 verfügt über
vier Zylinder, die in Reihe angeordnet sind.
Der Zylinderblock des Motors 1103 verfügt über
drei Zylinder, die in Reihe angeordnet sind.
17
Systembetrieb
