Pleuellager - einbauen

Einbauverfahren
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
1. Die Kurbelwelle vorsichtig drehen, um Zugang
zur Pleuelstange zu erhalten.
2. Sicherstellen, dass die Komponenten sauber
sind, bevor sie zusammengebaut werden.

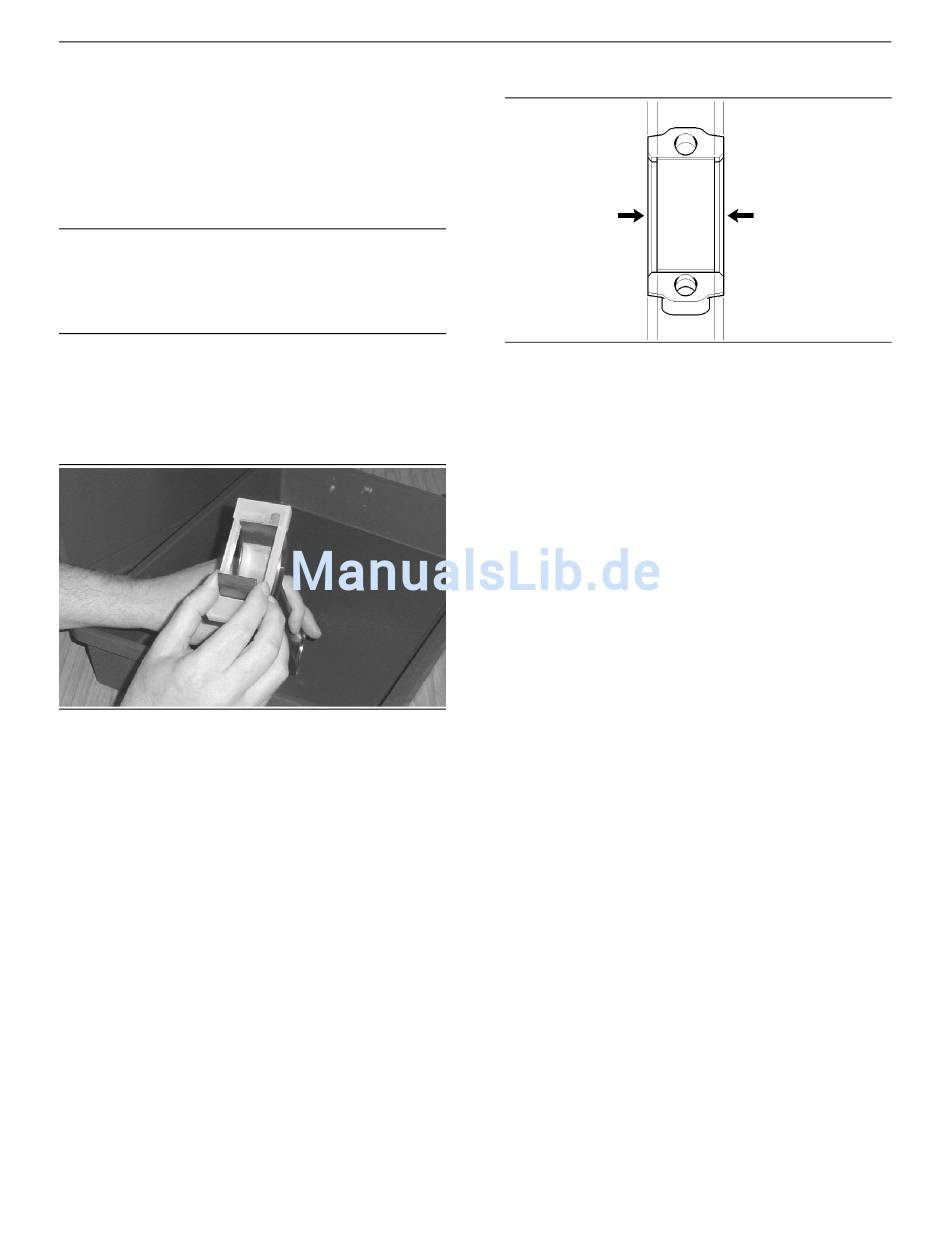

Abbildung 215
Ausrichtung der Lagerschale
Anmerkung: Im Lieferumfang des Ausrichtwerkzeugs
befinden sich neue Lagerschalen.
3. Die Lagerschale für die Pleuelstange muss
mit einem Werkzeug ausgerichtet werden,
bevor die Lagerschalen eingebaut werden.
Siehe Abbildung 215. Die Ausrichtung der
Schale kontrollieren und das Werkzeug von
der Baugruppe entfernen. Die Lagerschale
muss sich im gleichen Abstand zu jedem
Ende befinden. Siehe Abbildung 216. Beide
Lagerschalen und den Kurbelzapfen schmieren.
i02020071
Abbildung 216
Ausgerichtete Schale
4. Die Pleuelstange auf den Kurbelzapfen ziehen
und den richtig markierten Deckel mit der
Lagerschale an der Pleuelstange anbringen.
Anmerkung: Die Pleuelstange darf die
Kolbenkühldüse nicht berühren.
5. Neue Torxschrauben in die Pleuelstangen-
Baugruppe einbauen. Die Torxschrauben mit
20 Nm (14 lb ft) festziehen. Die Kurbelwelle
drehen, um auf Klemmen zu prüfen. Die
Torxschrauben erneut mit 70 Nm (51 lb ft)
festziehen.
Die Torxschrauben abschließend um 120 Grad
drehen.
g01000785
Anmerkung: Die Kurbelwelle drehen, um erneut
sicherzustellen, dass sie nicht klemmt.
Abschluss:
a. Die Kolbenkühldüsen einbauen. Siehe
Demontage und Montage, "Kolbenkühldüsen -
ausbauen und einbauen".
b. Die Motorölpumpe einbauen. Siehe Demontage
und Montage, "Motorölpumpe - einbauen".
c. Den Zylinderkopf einbauen. Siehe Demontage
und Montage, "Zylinderkopf - einbauen".
105
Demontage und Montage
