Durchmesser der Bohrung im Zylinderblock
für den Nockenwellenzapfen Nr.
2 ...................................... 50,546 bis 50,597 mm
Durchmesser der Bohrung im Zylinderblock
für den Nockenwellenzapfen Nr.
3 ...................................... 50,546 bis 50,597 mm
Durchmesser der Bohrung im Zylinderblock
für den Nockenwellenzapfen Nr.
4 ...................................... 50,038 bis 50,089 mm
(11) Hauptlager für den Dreizylindermotor
Bohrung im Zylinderblock für die
Hauptlager ...................... 80,416 bis 80,442 mm
(12) Hauptlagerkappenschrauben für den
Vierzylinder- und den Dreizylindermotor
Die Hauptlagerkappenschrauben wie folgt
einsetzen:
1. Sauberes Motoröl auf das Gewinde der
Hauptlagerkappenschrauben auftragen.
2. Die Hauptlagerkappen entsprechend der
Zahlenmarkierung oben in der Hauptlagerkappe
an den richtigen Positionen aufsetzen. Beim
Anbringen der Hauptlagerkappen darauf achten,
dass die Rastnasen korrekt auf die Vertiefung im
Zylinderblock ausgerichtet werden.
3. Die Hauptlagerkappenschrauben gleichmäßig
anziehen.
Anziehdrehmoment der
Hauptlagerkappenschrauben. ................ 245 Nm

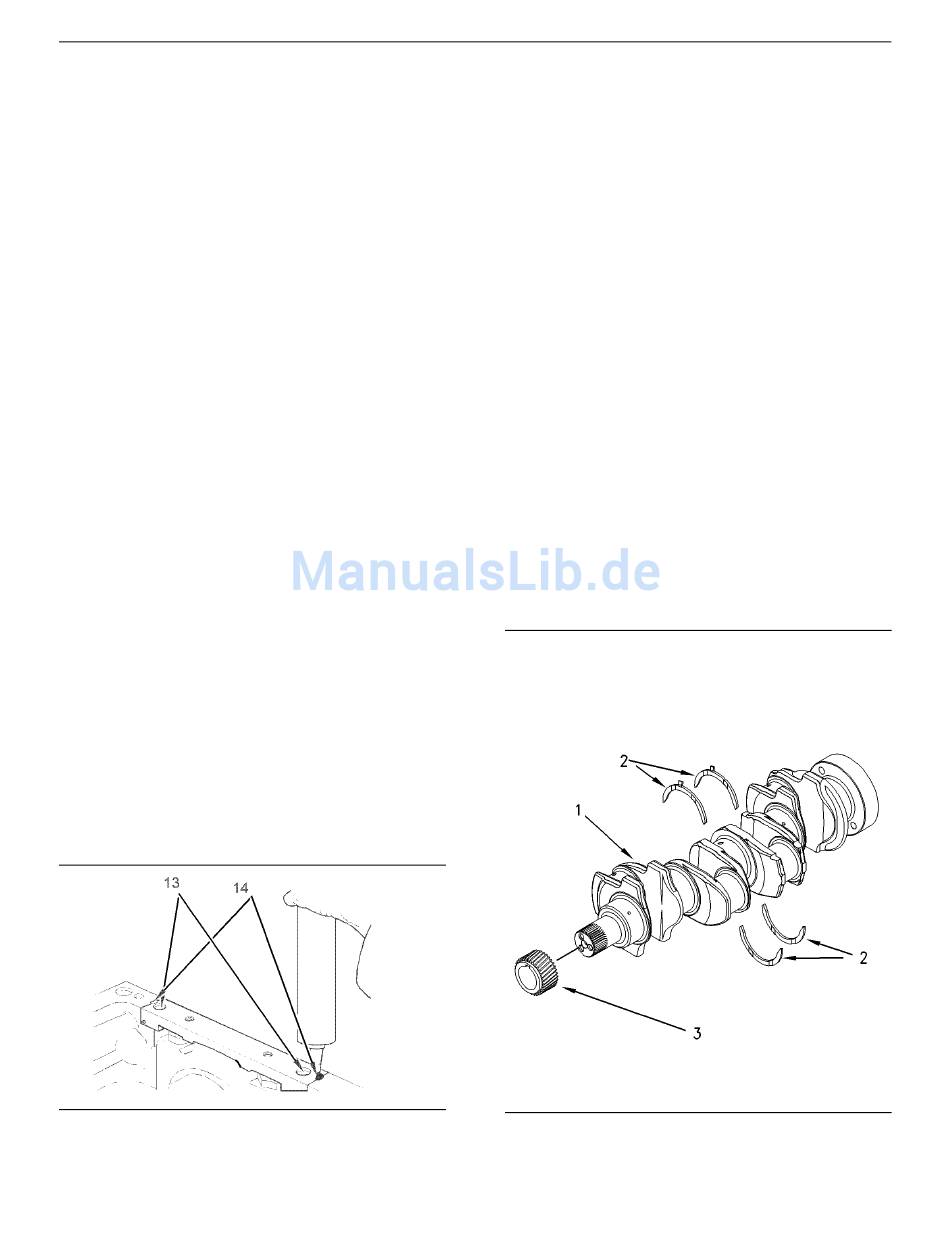

Abbildung 57
Zum Einsetzen der Innensechskantschrauben für
die Brücke wie folgt vorgehen.
(1,9900 bis 1,9920 inch)
(1,9900 bis 1,9920 inch)
(1,9700 bis 1,9720 inch)
(3,1660 bis 3,1670 inch)
(180 lb ft)
g01018262
Anmerkung: Vor dem Auftragen von Dichtmittel den
hinteren Dichtring einsetzen.
1. Mit einer Richtlatte sicherstellen, dass die
Brücke mit der Rückseite des Zylinderblockes
abgeglichen ist.
2. Die Innensechskantschrauben (13) für die
Brücke anziehen.
Anziehdrehmoment für die
Innensechskantschrauben ........ 16 Nm (12 lb ft)
3. Beim Montieren der Brücke am Zylinderblock
POWERPART-Silikonklebstoff 21826038 in die
Nut (14) an jedem Ende der Brücke geben.
So viel Dichtmittel in die Nut geben, bis das
Dichtmittel durch das untere Ende der Nut in der
Brücke gepresst wird.
Gesamthöhe des Zylinderblockes zwischen Ober-
und Unterseite. ................. 441,173 bis 441,274 mm

Kurbelwelle

Abbildung 58
Kurbelwelle für den Vierzylindermotor
(1) Kurbelwelle für den Vierzylindermotor
Technische Daten
(17,3689 bis 17,3729 inch)
i02019896
g00992214
25
