116
Demontage und Montage
Kurbelwellenrad - aus- und
einbauen
Ausbauverfahren
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.

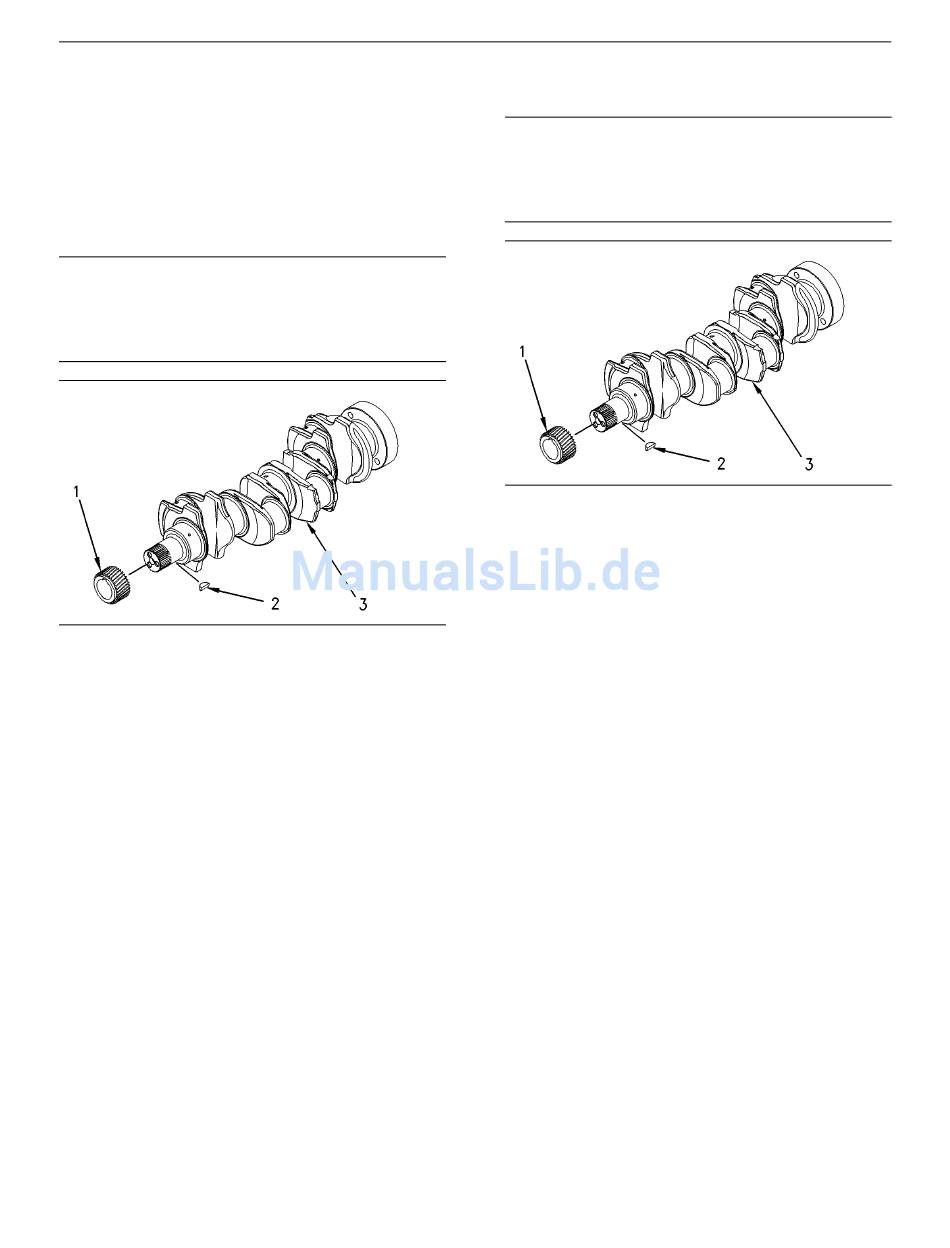

Abbildung 243
Beispiel
Anmerkung: Das Kurbelwellenrad (1) kann im
Gleitsitz an der Kurbelwelle (3) befestigt sein.
Wenn die Kurbelwelle (3) im Motor eingebaut
ist, ein geeignetes Werkzeug verwenden, um
sicherzustellen, dass das Kurbelwellenrad (1) nicht
herunterrutscht, bevor die Kurbelwelle aus dem
Motor ausgebaut wird.
1. Wenn das Kurbelwellenrad (1) im Gleitsitz an
der Kurbelwelle (3) befestigt ist, ein geeignetes
Werkzeug verwenden, um das Kurbelwellenrad
auszubauen, und mit Schritt 4 fortfahren.
2. Wenn das Kurbelwellenrad (1) nicht im Gleitsitz
an der Kurbelwelle (3) befestigt ist, die
Kurbelwelle aus dem Motor ausbauen. Siehe
dieses Handbuch Demontage und Montage,
"Kurbelwelle - ausbauen".
3. Ein geeignetes Werkzeug verwenden, um das
Kurbelwellenrad (1) von der Kurbelwelle (3) zu
entfernen.
4. Den Keil (2) von der Kurbelwelle (3) entfernen.
Einbauverfahren
i02020092
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
Abbildung 244
Beispiel
1. Den Zapfen an der Kurbelwelle (3) für das
Kurbelwellenrad (1) und die Keilnut für den
Keil (2) gründlich reinigen. Den Zapfen für das
Kurbelwellenrad (1), die Keilnut und den Keil auf
Abnutzung und/oder Beschädigung kontrollieren.
g00970345
Bei Bedarf beschädigte Komponenten ersetzen.
2. Den Keil (2) in die Keilnut in der Kurbelwelle (3)
einbauen.
Anmerkung: Das Kurbelwellenrad (1) kann im
Gleitsitz an der Kurbelwelle (3) befestigt sein.
3. Sicherstellen, das das Kurbelwellenrad (1) im
Gleitsitz an der Kurbelwelle (3) angebracht ist.
Wenn das Kurbelwellenrad (1) im Gleitsitz an
der Kurbelwelle (3) angebracht ist, mit Schritt 5
fortfahren.
Anmerkung: Sicherstellen, dass nur das
Kurbelwellenrad (1) erhitzt wird. Nicht direkt die
Kurbelwelle (3) erhitzen.
Anmerkung: Sicherstellen, dass zur Handhabung
des erhitzten Kurbelwellenrads geeignete
Schutzkleidung getragen wird.
4. Wenn das Kurbelwellenrad nicht im Gleitsitz
an der Kurbelwelle angebracht ist, das
Kurbelwellenrad in einem Ofen auf 200

(392
HINWEIS
F) erhitzen.
g00970345

C
