Wasserpumpe; Zylinderblock - Lindner UNITRAC 92 Werkstatt-Handbuch

Öffnungstemperatur (ganz geöffnet) ............... 93
Mindesthub bei Öffnungstemperatur (ganz
geöffnet) ................................. 10 mm (0,3937 inch)

Wasserpumpe

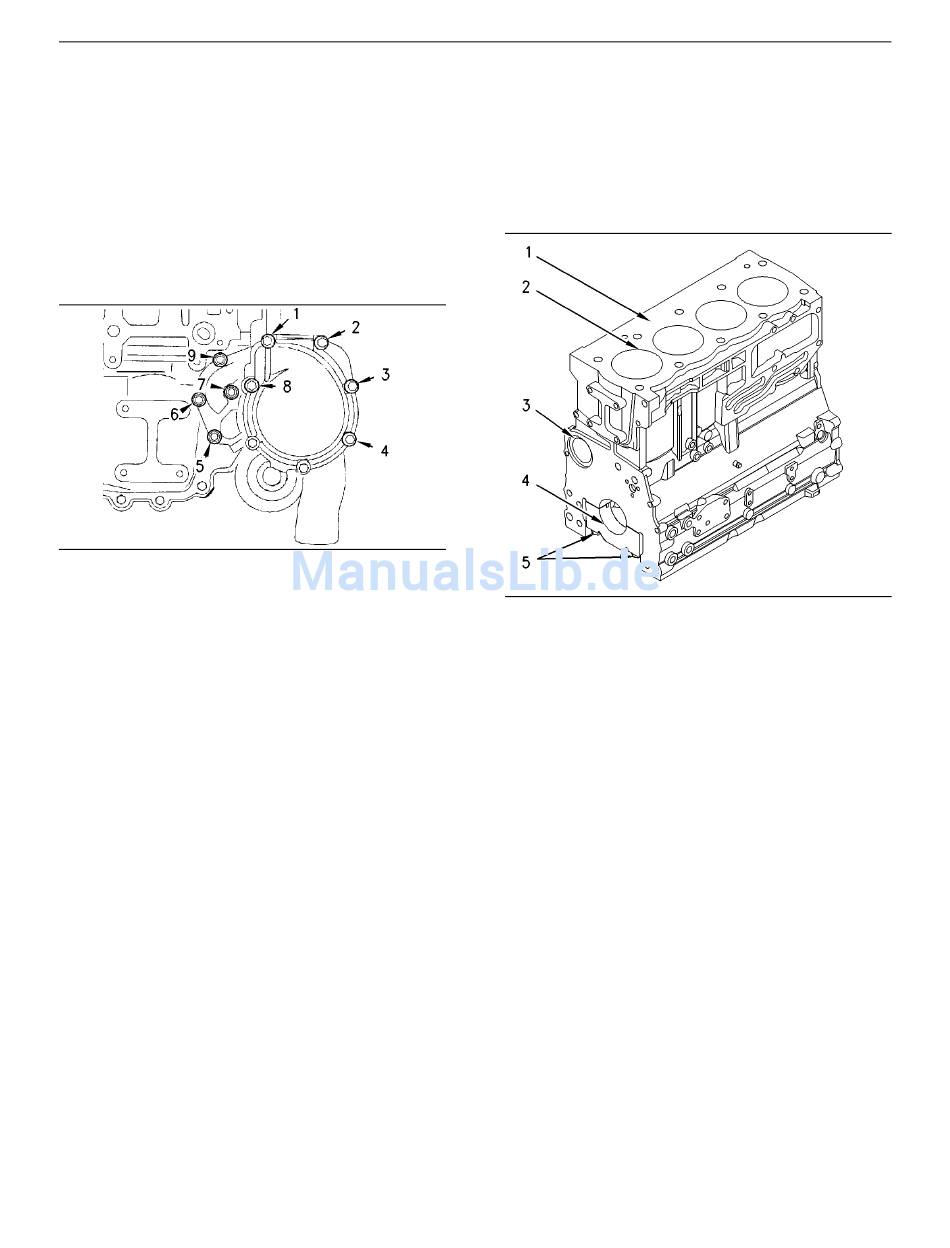

Abbildung 53
Anziehreihenfolge
Anmerkung: Vor dem Einsetzen der Schrauben
Powerpart-Gewinde- und Mutternsicherungsmittel
21820117 auf die ersten drei Gewindegänge der
Schrauben auftragen.
Die neun Schrauben, mit denen die Wasserpumpe
am vorderen Gehäuse befestigt wird, in
der gezeigten Reihenfolge mit folgendem
Anziehdrehmoment anziehen. ........ 22 Nm (16 lb ft)
Anmerkung: Hinsichtlich der Wartung der
Wasserpumpe siehe das Handbuch Disassembly
and Assembly.

C

(199 F)

Zylinderblock

Vierzylindermotor
i02019892
g00915951
Abbildung 54
Zylinderblock
(1) Zylinderblock
(2) Zylinderbohrung ......... 105,000 bis 105,025 mm
Durchmesser der ersten Übermaß-
Bohrung ................................ 105,5 bis 105,525 mm
Durchmesser der zweiten Übermaß-
Bohrung ............................ 106,000 bis 106,025 mm
Max. zulässiger Verschleiß der Zylinderbohrung
............................ 0 bis 0,15 mm (0 bis 0,0059 inch)
(3) Nockenwellenlager für den Vierzylindermotor
Durchmesser der Bohrung im Zylinderblock
für das Nockenwellenlager Nr.
1 ...................................... 55,563 bis 55,593 mm
Durchmesser der Bohrung im Zylinderblock
für den Nockenwellenzapfen Nr.
2 ...................................... 50,546 bis 50,597 mm
Durchmesser der Bohrung im Zylinderblock
für den Nockenwellenzapfen Nr.
3 ...................................... 50,038 bis 50,089 mm
23
Technische Daten
i02019869
g00924764
(4,1338 bis 4,1348 inch)
(4,1535 bis 4,1545 inch)
(4,1732 bis 4,1742 inch)
(2,1875 bis 2,1887 inch)
(1,9900 bis 1,9920 inch)
(1,9700 bis 1,9720 inch)
